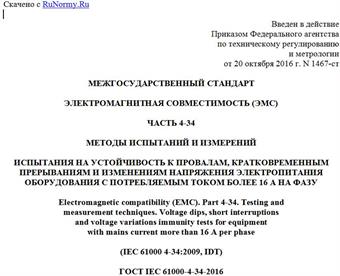

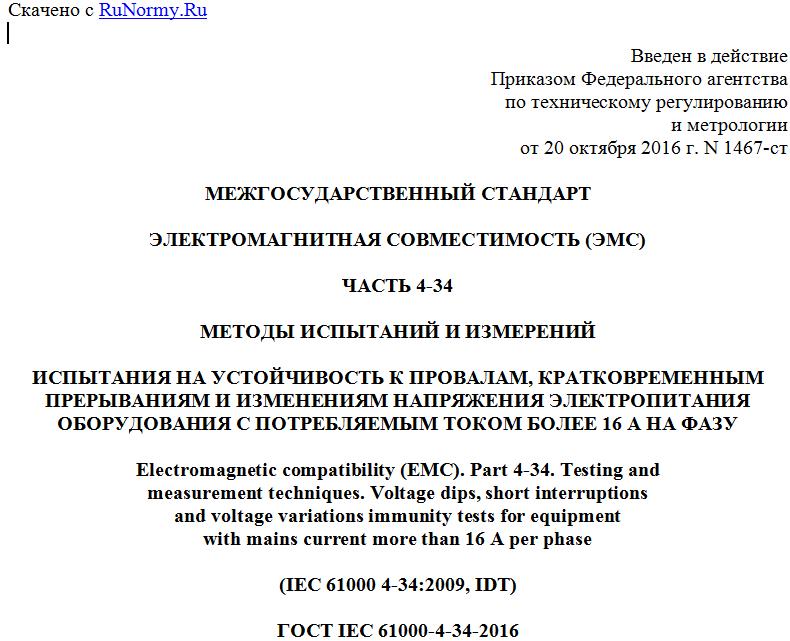

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 20 октября 2016 г. N 1467-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ (ЭМС)
ЧАСТЬ 4-34
МЕТОДЫ ИСПЫТАНИЙ И ИЗМЕРЕНИЙ
ИСПЫТАНИЯ НА УСТОЙЧИВОСТЬ К ПРОВАЛАМ, КРАТКОВРЕМЕННЫМ
ПРЕРЫВАНИЯМ И ИЗМЕНЕНИЯМ НАПРЯЖЕНИЯ ЭЛЕКТРОПИТАНИЯ
ОБОРУДОВАНИЯ С ПОТРЕБЛЯЕМЫМ ТОКОМ БОЛЕЕ 16 А НА ФАЗУ
Electromagnetic compatibility (EMC). Part 4-34. Testing and
measurement techniques. Voltage dips, short interruptions
and voltage variations immunity tests for equipment
with mains current more than 16 A per phase
(IEC 61000 4-34:2009, IDT)
ГОСТ IEC 61000-4-34-2016
МКС 33.100.20
Дата введения
1 июня 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Закрытым акционерным обществом "Научно-испытательный центр "САМТЭС" и Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств" на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 февраля 2016 г. N 85-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2016 г. N 1467-ст межгосударственный стандарт ГОСТ IEC 61000-4-34-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 61000-4-34:2009 "Электромагнитная совместимость (ЭМС). Часть 4-34. Методы испытаний и измерений. Испытания на устойчивость к провалам, кратковременным прерываниям и изменениям напряжения электропитания оборудования с потребляемым током более 16 А на фазу" ["Electromagnetic compatibility (EMC) - Part 4-34: Testing and measurement techniques - Voltage dips, short interruptions and voltage variations immunity tests for equipment with mains current more than 16 A per phase", IDT].
Международный стандарт IEC 61000-4-34:2009 подготовлен Подкомитетом 77A "Низкочастотные электромагнитные явления" Технического комитета ТК 77 IEC "Электромагнитная совместимость".
Настоящее объединенное издание стандарта IEC 61000-4-34:2009 включает в себя первое издание, опубликованное в 2005 г., Изменение 1 (2009 г.) и техническую поправку 1, опубликованную в 2009 г.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарты серии МЭК 61000 публикуются отдельными частями в соответствии со следующей структурой:
- часть 1. Общие положения:
общее рассмотрение (введение, фундаментальные принципы), определения, терминология;
- часть 2. Электромагнитная обстановка:
описание электромагнитной обстановки, классификация электромагнитной обстановки, уровни электромагнитной совместимости;
- часть 3. Нормы:
нормы электромагнитной эмиссии, нормы помехоустойчивости (в тех случаях, когда они не являются предметом рассмотрения техническими комитетами, разрабатывающими стандарты на продукцию);
- часть 4. Методы испытаний и измерений:
методы измерений, методы испытаний;
- часть 5. Руководства по установке и помехоподавлению:
руководства по установке, методы и устройства помехоподавления;
- часть 6. Общие стандарты;
- часть 9. Разное.
Каждая часть далее подразделяется на несколько частей, опубликованных либо в качестве международных стандартов или технических требований, или технических отчетов, некоторые из которых были уже опубликованы как разделы. Остальные будут опубликованы с указанием номера части, за которым следует дефис, а затем номер раздела (например, IEC 61000-6-1).
1 Область применения
Настоящий стандарт устанавливает методы испытаний на помехоустойчивость и диапазон предпочтительных испытательных уровней при воздействии провалов, кратковременных прерываний и изменений напряжения электропитания для электрического и электронного оборудования, подключаемого к низковольтным электрическим сетям.
Требования настоящего стандарта применяют для электрического и электронного оборудования с номинальным потребляемым током более 16 А на фазу (см. приложение E для руководства по электрическому и электронному оборудованию мощностью более 200 А на фазу). К области распространения стандарта относится оборудование, устанавливаемое в жилых зонах, а также промышленное оборудование, для которых характерны провалы, кратковременные прерывания и изменения напряжения электропитания при подключении к однофазным и трехфазным электрическим сетям переменного тока частотой 50 или 60 Гц.
Примечание 1 - Для оборудования с номинальным потребляемым током, не превышающим 16 А на фазу, применяют IEC 61000-4-11.
Примечание 2 - Настоящий стандарт не устанавливает верхний предел номинального потребляемого тока. Однако в некоторых странах максимальный номинальный ток сети может быть ограничен, например, значением 75 или 250 А в соответствии с обязательными требованиями стандартов безопасности.
Настоящий стандарт не распространяется на электрическое и электронное оборудование, подключаемое к электрическим сетям переменного тока частотой 400 Гц. Испытания оборудования, подключаемого к таким сетям, будут рассмотрены в будущих стандартах IEC.
Настоящий стандарт имеет цель установить общую основу для оценки помехоустойчивости электрического и электронного оборудования при воздействии провалов, кратковременных прерываний и изменений напряжения электропитания.
Примечание 1 - Колебания напряжения электропитания рассмотрены в IEC 61000-4-14.
Примечание 2 - Приобретение испытательного оборудования для испытаний оборудования с номинальным потребляемым током более 250 А может быть затруднено. В этом случае возможность применения требований настоящего стандарта должна быть тщательно рассмотрена техническими комитетами, ответственными за разработку общих стандартов, стандартов на группы продукции и стандартов на продукцию конкретного вида. Настоящий стандарт допускается использовать также в качестве основы для соглашения о критериях качества функционирования между изготовителем и пользователем.
Метод испытаний, документированный в настоящем стандарте, представляет собой согласованный метод оценки устойчивости оборудования или системы к провалам, кратковременным прерываниям и изменениям напряжения электропитания. В соответствии с Руководством IEC 107 настоящий стандарт является основополагающим стандартом ЭМС для применения техническими комитетами IEC, разрабатывающими стандарты на продукцию. Руководство IEC 107 устанавливает также, что технические комитеты, разрабатывающие стандарты на продукцию, ответственны за определение необходимости применения настоящего стандарта для испытаний на помехоустойчивость и (в случае его применения) за выбор испытательных уровней. ТК 77 и его подкомитеты готовы к сотрудничеству с техническими комитетами IEC, разрабатывающими стандарты на продукцию, в оценке уровней конкретных испытаний на помехоустойчивость для соответствующих видов продукции.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
IEC 60050-161, International Electrotechnical Vocabulary (IEV) - Chapter 161: Electromagnetic compatibility
Международный электротехнический словарь. Глава 161. Электромагнитная совместимость
IEC 61000-2-8, Electromagnetic compatibility (EMC) - Part 2-8: Environment - Voltage dips and short interruptions on public electric power supply systems with statistical measurement results
Электромагнитная совместимость (ЭМС). Часть 2-8. Электромагнитная обстановка. Провалы напряжения и кратковременные прерывания в общественных системах электроснабжения со статистическими результатами измерений
IEC 61000-4-30, Electromagnetic compatibility (EMC) - Part 4-30: Testing and measurement techniques - Power quality measurement methods
Электромагнитная совместимость (ЭМС). Часть 4-30. Методы испытаний и измерений. Методы измерения качества электрической энергии
