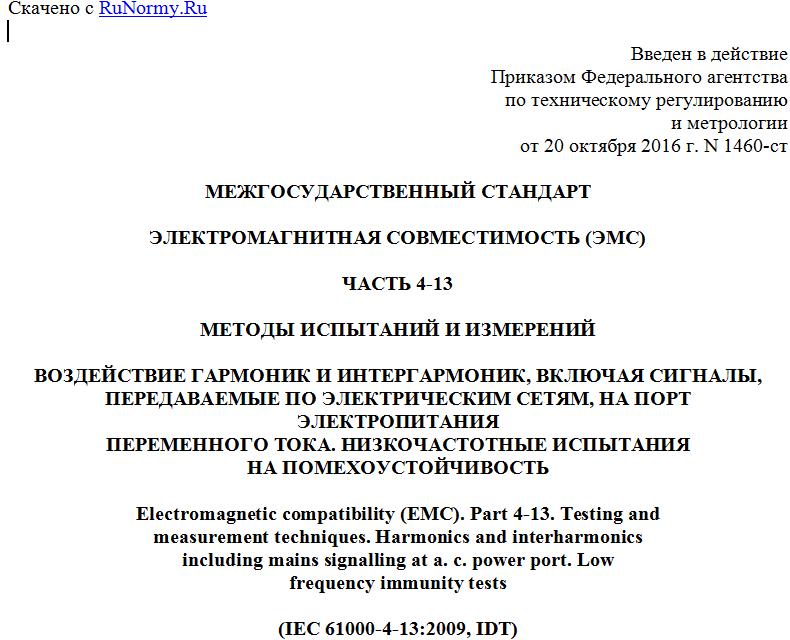

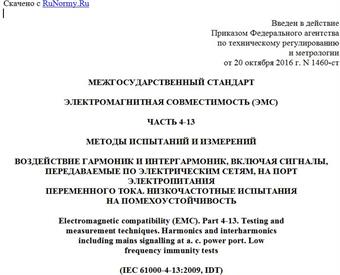

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 20 октября 2016 г. N 1460-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ (ЭМС)
ЧАСТЬ 4-13
МЕТОДЫ ИСПЫТАНИЙ И ИЗМЕРЕНИЙ
ВОЗДЕЙСТВИЕ ГАРМОНИК И ИНТЕРГАРМОНИК, ВКЛЮЧАЯ СИГНАЛЫ,
ПЕРЕДАВАЕМЫЕ ПО ЭЛЕКТРИЧЕСКИМ СЕТЯМ, НА ПОРТ ЭЛЕКТРОПИТАНИЯ
ПЕРЕМЕННОГО ТОКА. НИЗКОЧАСТОТНЫЕ ИСПЫТАНИЯ
НА ПОМЕХОУСТОЙЧИВОСТЬ
Electromagnetic compatibility (EMC). Part 4-13. Testing and
measurement techniques. Harmonics and interharmonics
including mains signalling at a. c. power port. Low
frequency immunity tests
(IEC 61000-4-13:2009, IDT)
ГОСТ IEC 61000-4-13-2016
МКС 33.100.20
Дата введения
1 июня 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Закрытым акционерным обществом "Научно-испытательный центр "САМТЭС" и Техническим комитетом по стандартизации ТК30 "Электромагнитная совместимость технических средств" на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 20 апреля 2016 г. N 87-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2016 г. N 1460-ст межгосударственный стандарт ГОСТ IEC 61000-4-13-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 61000-4-13:2009 "Электромагнитная совместимость (ЭМС). Часть 4-13. Методы испытаний и измерений. Воздействие гармоник и интергармоник, включая сигналы, передаваемые по электрическим сетям, на порт электропитания переменного тока. Низкочастотные испытания на помехоустойчивость" ("Electromagnetic compatibility (EMC) - Part 4-13: Testing and measurement techniques - Harmonics and interharmonics including mains signalling at a. c. power port, low frequency immunity tests", IDT).
Международный стандарт IEC 61000-4-13:2009 подготовлен Подкомитетом 77B "Высокочастотные электромагнитные явления" Технического комитета ТК 77 IEC "Электромагнитная совместимость".
Настоящее объединенное издание международного стандарта IEC 61000-4-13:2009 включает в себя первое издание, опубликованное в 2006 г., и Изменение 1 (2009 г.).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарты серии IEC 61000 публикуются отдельными частями в соответствии со следующей структурой:
- Часть 1. Общие положения:
общее рассмотрение (введение, фундаментальные принципы), определения, терминология;
- Часть 2. Электромагнитная обстановка:
описание электромагнитной обстановки, классификация электромагнитной обстановки, уровни электромагнитной совместимости;
- Часть 3. Нормы:
нормы электромагнитной эмиссии, нормы помехоустойчивости (в тех случаях, когда они не являются предметом рассмотрения техническими комитетами, разрабатывающими стандарты на продукцию);
- Часть 4. Методы испытаний и измерений:
методы измерений, методы испытаний;
- Часть 5. Руководства по установке и помехоподавлению:
руководства по установке, методы и устройства помехоподавления;
- Часть 6. Общие стандарты;
- Часть 9. Разное.
Каждая часть далее подразделяется на несколько частей, которые могут быть опубликованы в качестве международных стандартов или технических требований, или технических отчетов, некоторые из которых были уже опубликованы как разделы. Другие будут опубликованы с указанием номера части, за которым следует дефис, а затем номер раздела (например, IEC 61000-6-1).
Настоящая часть представляет собой международный стандарт, который устанавливает требования помехоустойчивости и методы испытаний применительно к гармоникам и интергармоникам, включая сигналы, передаваемые по электрическим сетям, воздействующим на порт электропитания переменного тока.
1 Область применения и цель
Настоящий стандарт распространяется на электрическое и электронное оборудование с номинальным током до 16 А на фазу и устанавливает методы испытаний на устойчивость к гармоникам и интергармоникам в низковольтных электрических сетях при частотах помех не более 2 кГц (для сети 50 Гц) и 2,4 кГц (для сети 60 Гц), а также рекомендуемые основные испытательные уровни.
Стандарт не распространяется на электрическое и электронное оборудование, подключаемое к электрическим сетям частотой 16 2/3 или 400 Гц.
Настоящий стандарт имеет целью установить общую основу для оценки функциональной устойчивости электрического и электронного оборудования при воздействии гармоник и интергармоник напряжения электропитания и частот сигналов, передаваемых по электрическим сетям. Согласованный метод испытаний, установленный в настоящем стандарте, позволяет оценить устойчивость оборудования к этим электромагнитным явлениям.
В соответствии с Руководством IEC 107 настоящий стандарт является основополагающим стандартом ЭМС для применения техническими комитетами IEC, разрабатывающими стандарты на продукцию. Руководство IEC 107 устанавливает также, что технические комитеты, разрабатывающие стандарты на продукцию, ответственны за определение необходимости применения настоящего стандарта для испытаний на помехоустойчивость и (в случае его применения) за выбор испытательных уровней и критериев качества функционирования. ТК 77 и его подкомитеты готовы к сотрудничеству с техническими комитетами IEC, разрабатывающими стандарты на продукцию, в оценке уровней конкретных испытаний на помехоустойчивость для соответствующих видов продукции.
Настоящий стандарт не распространяется на проверку надежности электрических компонентов (например, конденсаторов, фильтров и т.д.). Настоящий стандарт не распространяется также на тепловые аффекты длительного действия (более 15 мин).
Установленные в настоящем стандарте испытательные уровни в наибольшей степени соответствуют условиям электромагнитной обстановки жилых, коммерческих зон и производственных зон с малым энергопотреблением. Для более тяжелых условий электромагнитной обстановки промышленных зон техническими комитетами IEC могут быть определены испытательные уровни применительно к классу электромагнитной обстановки X, а также более сложные формы испытательных сигналов.
Следует, однако, учитывать, что установленные простые формы испытательных сигналов характерны для большинства электрических сетей (сигнал "ограниченная синусоида" более характерен для однофазных систем), в том числе и для сетей промышленных предприятий (сигнал "треугольный импульс" более характерен для трехфазных систем).
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
IEC 60050-161 International Electrotechnical Vocabulary (IEV) - Chapter 161: Electromagnetic compatibility
Международный электротехнический словарь. Глава 161. Электромагнитная совместимость
IEC 61000-2-2 Electromagnetic compatibility (EMC) - Part 2-2: Environment - Compatibility levels for low-frequency conducted disturbances and signalling in public low-voltage power supply systems
Электромагнитная совместимость (ЭМС). Часть 2-2. Электромагнитная обстановка. Уровни совместимости для низкочастотных кондуктивных помех и сигналов в общественных низковольтных системах электроснабжения
IEC 61000-3-2 Electromagnetic compatibility (EMC) - Part 3-2: Limits - Limits for harmonic current emissions (equipment input current <= 16 A per phase)
Электромагнитная совместимость (ЭМС). Часть 3-2. Нормы. Нормы эмиссии гармонических токов (оборудование с потребляемым током <= 16 А на фазу)
IEC 61000-4-7 Electromagnetic compatibility (EMC) - Part 4-7: Testing and measurement techniques - General guide on harmonics and interharmonics measurements and instrumentation, for power supply systems and equipment connected thereto
Электромагнитная совместимость (ЭМС). Часть 4-7. Методы испытаний и измерений. Общее руководство по измерениям и средствам измерений гармоник и интергармоник для систем электроснабжения и подключаемого к ним оборудования
