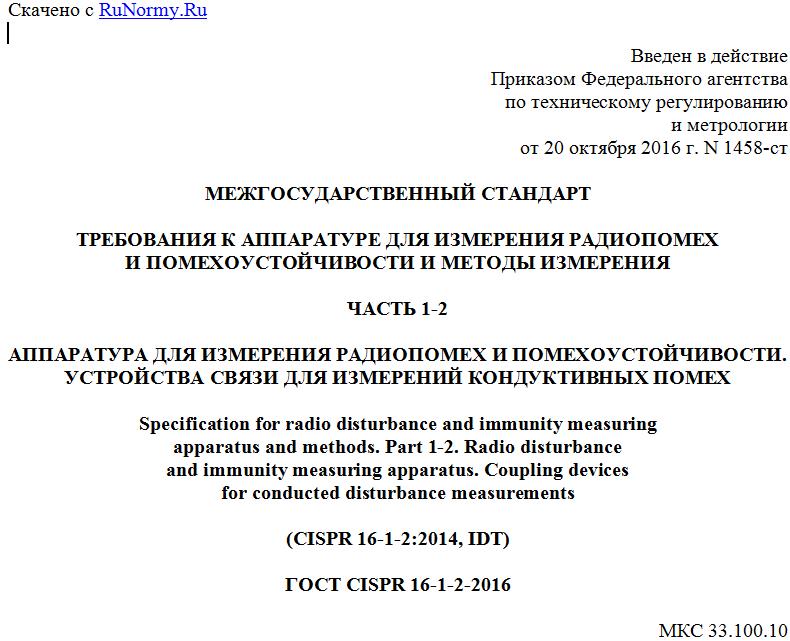

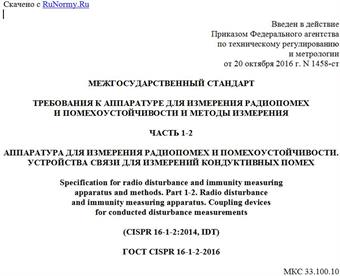

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 20 октября 2016 г. N 1458-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРЕБОВАНИЯ К АППАРАТУРЕ ДЛЯ ИЗМЕРЕНИЯ РАДИОПОМЕХ
И ПОМЕХОУСТОЙЧИВОСТИ И МЕТОДЫ ИЗМЕРЕНИЯ
ЧАСТЬ 1-2
АППАРАТУРА ДЛЯ ИЗМЕРЕНИЯ РАДИОПОМЕХ И ПОМЕХОУСТОЙЧИВОСТИ.
УСТРОЙСТВА СВЯЗИ ДЛЯ ИЗМЕРЕНИЙ КОНДУКТИВНЫХ ПОМЕХ
Specification for radio disturbance and immunity measuring
apparatus and methods. Part 1-2. Radio disturbance
and immunity measuring apparatus. Coupling devices
for conducted disturbance measurements
(CISPR 16-1-2:2014, IDT)
ГОСТ CISPR 16-1-2-2016
МКС 33.100.10
МКС 33.100.20
Дата введения
1 июня 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Санкт-Петербургским филиалом "Ленинградское отделение Научно-исследовательского института радио" (Филиал ФГУП НИИР-ЛОНИИР) и Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств" на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии Российской Федерации (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 февраля 2016 г. N 85-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2016 г. N 1458-ст межгосударственный стандарт ГОСТ CISPR 16-1-2-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2017 г.
5 Настоящий стандарт идентичен международному стандарту CISPR 16-1-2:2014 "Требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерения. Часть 1-2. Аппаратура для измерения радиопомех и помехоустойчивости. Устройства связи для измерений кондуктивных помех" ("Specification for radio disturbance and immunity measuring apparatus and methods - Part 1-2: Radio disturbance and immunity measuring apparatus - Coupling devices for conducted disturbance measurements", IDT).
Международный стандарт CISPR 16-1-2:2014 подготовлен Международным специальным комитетом по радиопомехам (CISPR) Международной электротехнической комиссии (IEC), подкомитетом A "Измерения радиопомех и статистические методы".
Настоящее второе издание международного стандарта CISPR 16-1-2:2014 отменяет и заменяет первое издание, опубликованное в 2003 г., Изменение 1 (2004) и Изменение 2 (2006) и содержит следующие существенные технические изменения по отношению к предыдущему изданию:
a) введены требования к эквиваленту сети AAN по CISPR 22;
b) добавлено устройство связи/развязки CDNE для измерения напряжения помех в полосе частот от 30 до 300 МГц;
c) включена дополнительная техническая информация.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
7 ПЕРЕИЗДАНИЕ. Сентябрь 2017 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт устанавливает характеристики и качество функционирования оборудования для измерения напряжений и токов радиопомех в полосе частот от 9 кГц до 1 ГГц.
Примечание - В соответствии с Руководством IEC 107 настоящий стандарт является основополагающим стандартом ЭМС для применения техническими комитетами IEC, разрабатывающими стандарты на продукцию. Руководство IEC 107 устанавливает также, что технические комитеты, разрабатывающие стандарты на продукцию, ответственны за определение необходимости применения настоящего стандарта. ТК 77 и его подкомитеты готовы к сотрудничеству с техническими комитетами IEC, разрабатывающими стандарты на продукцию, в оценке уровней конкретных испытаний в области ЭМС для соответствующих видов продукции.
Требования к вспомогательному оборудованию установлены для эквивалентов сети питания, пробников тока и напряжения и устройств связи для инжекции тока в кабели.
Требования настоящего стандарта должны выполняться на всех частотах и при всех уровнях напряжений и токов радиопомех в пределах диапазона измерений измерительного оборудования CISPR.
Методы измерений представлены в серии стандартов CISPR 16-2, дополнительная информация по радиопомехам приведена в CISPR 16-3, а неопределенности, статистика и моделирование норм - в серии стандартов CISPR 16-4.
2 Нормативные ссылки
Следующие документы полностью или частично являются ссылочными в настоящем стандарте и обязательны при его применении. Для датированных ссылок применяют только указанное издание. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
CISPR 16-1-1:2010 Specification for radio disturbance and immunity measuring apparatus and methods - Part 1-1: Radio disturbances and immunity measuring apparatus - Measuring apparatus
Требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерений. Часть 1-1. Аппаратура для измерения радиопомех и помехоустойчивости. Измерительная аппаратура
CISPR 16-2-1:2014 Specification for radio disturbance and immunity measuring apparatus and methods - Part 2-1: Methods of measurement of disturbances and immunity - Conducted disturbance measurements
Требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерений. Часть 2-1. Методы измерения помех и помехоустойчивости. Измерения кондуктивных помех
CISPR 16-4-2:2011 Specification for radio disturbance and immunity measuring apparatus and methods - Part 4-2: Uncertainties, statistics and limit modeling - Measurement instrumentation uncertainty
Требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерений. Часть 4-2. Неопределенности, статистика и моделирование норм. Инструментальная неопределенность измерений
IEC 60050 (all parts) International Electrotechnical Vocabulary
Международный Электротехнический Словарь (все части).
IEC 61000-4-6:2008 Electromagnetic compatibility (EMC) - Part 4-6: Testing and measurement techniques - Immunity to conducted disturbance, induced by radio-frequency fields
Электромагнитная совместимость (ЭМС). Часть 4-6. Методы испытания и измерения. Устойчивость к кондуктивным помехам, наводимым радиочастотными полями
3 Термины, определения и сокращения
3.1 Термины и определения
В настоящем стандарте используют термины и определения, приведенные в IEC 60050, а также следующие термины с соответствующими определениями:
3.1.1 вспомогательное оборудование (ancillary equipment): Преобразователи, подключаемые к измерительному приемнику или (испытательному) генератору сигналов и используемые для передачи помехового сигнала между испытуемым оборудованием и измерительным или испытательным оборудованием.
Примечание 1 - Примерами преобразователей являются пробники тока и напряжения и эквиваленты сети.
3.1.2 оборудование, связанное с основным; AE (associated equipment, AE): Аппаратура, не являющаяся частью испытуемой системы, но необходимая для функционирования испытуемого оборудования.
3.1.3 общее несимметричное (асимметричное) напряжение (asymmetric voltage): Напряжение ВЧ помехи, возникающее между электрической средней точкой сетевых зажимов и землей, иногда называемое напряжением синфазного режима.
Примечание 1 - Если Va - векторное напряжение между одним сетевым зажимом и землей, а Vb - векторное напряжение между другим сетевым зажимом и землей, то общее несимметричное напряжение будет равно половине векторной суммы Va и Vb, т.е. (Va + Vb)/2.
3.1.4 симметричное напряжение (symmetric voltage): Напряжение ВЧ помехи, возникающее между двумя проводами в двухпроводной схеме, такой как однофазная сеть питания, иногда называемое напряжением дифференциального режима.
Примечание 1 - Симметричное напряжение - это векторная разность (Va - Vb).
3.1.5 несимметричное напряжение (unsymmetric voltage): Амплитуда векторного напряжения Va или Vb, которые определены в 3.1.3 и 3.1.4.
Примечание 1 - Несимметричное напряжение - это напряжение, измеренное с помощью V-образного эквивалента сети питания.
Примечание 2 - Более подробная информация относительно Va и Vb приведена в примечаниях к 3.1.3 и 3.1.4.
