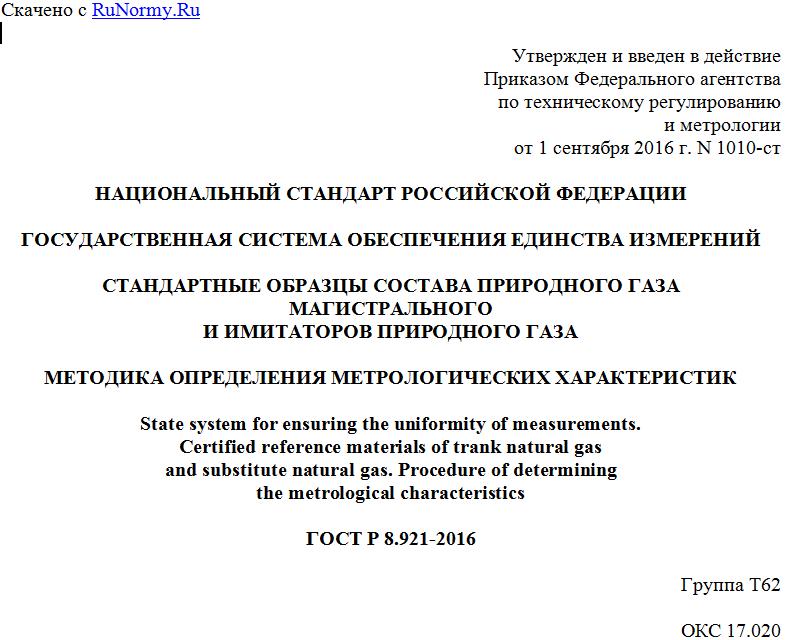

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 1 сентября 2016 г. N 1010-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
СТАНДАРТНЫЕ ОБРАЗЦЫ СОСТАВА ПРИРОДНОГО ГАЗА МАГИСТРАЛЬНОГО
И ИМИТАТОРОВ ПРИРОДНОГО ГАЗА
МЕТОДИКА ОПРЕДЕЛЕНИЯ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК
State system for ensuring the uniformity of measurements.
Certified reference materials of trank natural gas
and substitute natural gas. Procedure of determining
the metrological characteristics
ГОСТ Р 8.921-2016
Группа Т62
ОКС 17.020
Дата введения
1 февраля 2017 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы", Подкомитетом ПК 206.5 "Эталоны и поверочные схемы в области измерения физико-химического состава и свойств веществ"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 1 сентября 2016 г. N 1010-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Март 2019 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на стандартные образцы состава природного газа магистрального (ГСО-ПГМ) и имитаторов природного газа (ГСО-ИПГ) утвержденного типа 1-го разряда (далее - стандартные образцы) в баллонах под давлением и устанавливает методику определения их метрологических характеристик (далее - аттестации) с помощью аппаратно-программных хроматографических комплексов, входящих в состав рабочих эталонов 1-го разряда в соответствии с ГОСТ 8.578.
Настоящий стандарт предназначен для применения держателями рабочих эталонов 1-го разряда.
Настоящий стандарт также может использоваться при аттестации стандартных образцов, признанных Межгосударственным советом по стандартизации, метрологии и сертификации (МСО), а также стандартных образцов евро-азиатского сотрудничества государственных метрологических учреждений (СО КООМЕТ).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.315 Государственная система обеспечения единства измерений. Стандартные образцы состава и свойств веществ и материалов. Основные положения
ГОСТ 8.578 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 12.4.021 Система стандартов безопасности труда. Системы вентиляционные. Общие требования
ГОСТ ИСО/МЭК 17025 Общие требования к компетентности испытательных и калибровочных лабораторий
ГОСТ 20060 Газы горючие природные. Методы определения содержания водяных паров и точки росы влаги
ГОСТ 26703 Хроматографы аналитические газовые. Общие технические требования и методы испытаний
ГОСТ 30319.1 Газ природный. Методы расчета физических свойств. Общие положения
ГОСТ 31370 (ИСО 10715:1997) Газ природный. Руководство по отбору проб
ГОСТ Р 8.776 Государственная система обеспечения единства измерений. Стандартные образцы состава газовых смесей. Общие метрологические и технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Стандартные образцы состава газовых смесей
Стандартные образцы предназначены для:
- градуировки, калибровки, поверки и испытаний средств измерений (термины и соответствующие определения установлены в РМГ-29 [1]);
- аттестации и контроля показателей точности методик (методов) измерений.
Стандартные образцы природного газа выпускаются двух видов:
- многокомпонентные искусственные газовые смеси - имитаторы состава природного газа ГСО-ИПГ;
- многокомпонентные смеси на основе проб отобранного магистрального природного газа ГСО-ПГМ.
Отбор проб магистрального природного газа должен осуществляться в соответствии с требованиями ГОСТ 31370 и с учетом требований технических условий [2].
Основные метрологические и технические требования к стандартным образцам изложены в ГОСТ Р 8.776, порядок их разработки - в ГОСТ 8.315, порядок утверждения - в [3].
Выпуск стандартных образцов ГСО-ИПГ осуществляется в соответствии с техническими условиями [4] или техническими условиями, разработанными предприятием-изготовителем и согласованными с предприятием - держателем государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011 (далее - ГЭТ-154), и технологическим регламентом предприятия-изготовителя. Выпуск стандартных образцов ГСО-ПГМ осуществляется в соответствии с техническими условиями [2].
4 Показатели точности
4.1 Требования к метрологическим характеристикам стандартных образцов 1-го разряда представлены в таблице 1.
Таблица 1
Определяемый компонент Диапазон значений молярной доли определяемых компонентов x, % Доверительные границы абсолютной погрешности <1>, , %, при доверительной вероятности P = 0,95
Метан 40 - 99,97 -0,0093x + 0,939
Этан 0,001 - 15 0,02x + 0,00008
Пропан 0,001 - 6,0 0,03x + 0,00008
Изобутан 0,001 - 4,0 0,03x + 0,00008
н-Бутан 0,001 - 4,0 0,03x + 0,00008
Изопентан 0,001 - 2,0 0,03x + 0,00008
н-Пентан 0,001 - 2,0 0,03x + 0,00008
Неопентан <2> 0,0005 - 0,05 0,03x + 0,00008
Гексан(ы) <2> 0,001 - 1,0 0,03x + 0,00008
Гептан(ы) <2> 0,001 - 0,25 0,03x + 0,00008
Октан(ы) <2> 0,001 - 0,05 0,04x + 0,00008
Нонан(ы) <2> 0,001 - 0,025 0,04x + 0,00008
Декан(ы) <2> 0,001 - 0,025 0,04x + 0,00008
Бензол <2> 0,001 - 0,05 0,04x + 0,00008
Толуол <2> 0,001 - 0,05 0,04x + 0,00008
Метанол <2> 0,001 - 0,05 0,04x + 0,00008
Диоксид углерода 0,005 - 10,00 0,03x + 0,0004
Гелий <2> 0,001 - 0,5 0,03x + 0,00008
Водород <2> 0,001 - 0,5 0,03x + 0,00008
Кислород <2> 0,005 - 2,0 0,03x + 0,0004
Азот 0,005 - 15 0,02x + 0,0004
<1> Границы абсолютной погрешности при доверительной вероятности P = 0,95 соответствуют расширенной неопределенности U(x) при коэффициенте охвата k = 2. <2> Указанные компоненты допускается не включать в состав стандартных образцов - имитаторов природного газа, и они могут отсутствовать в стандартных образцах на основе магистрального природного газа.
4.2 Пределы допускаемого относительного отклонения значений молярной доли компонента от номинального значения для ГСО-ИПГ не должны превышать значений, приведенных в таблице 2.
Таблица 2
Диапазон значений молярной доли компонента, % Пределы допускаемого относительного отклонения значений молярной доли компонента от номинального значения для ГСО-ИПГ Д, %
От 0,001 до 0,01 включ. -50 ... +100
Св. 0,01 до 0,1 включ. +/- 50
Св. 0,1 до 1 включ. +/- 20
