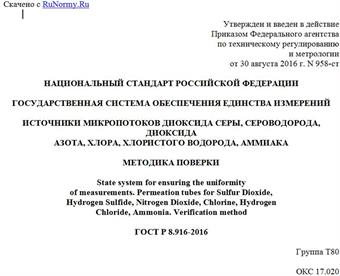

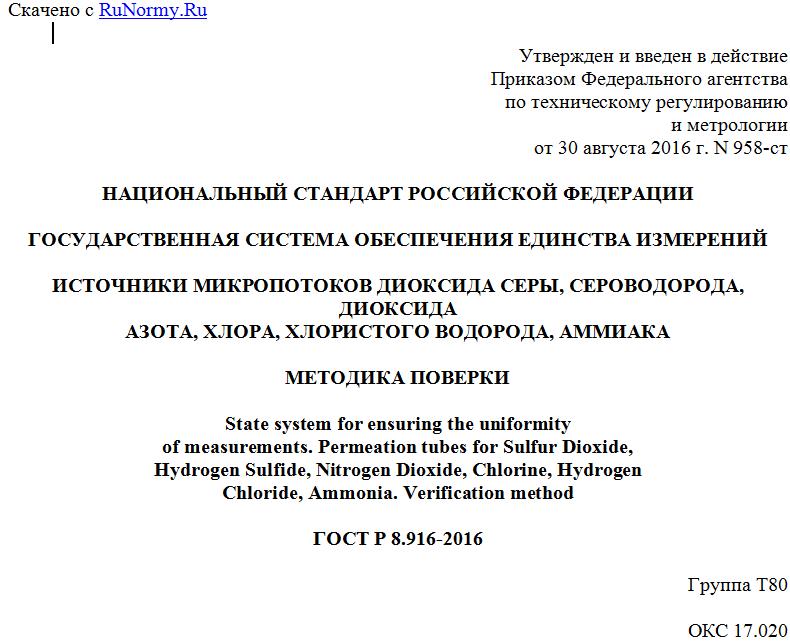

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 30 августа 2016 г. N 958-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ИСТОЧНИКИ МИКРОПОТОКОВ ДИОКСИДА СЕРЫ, СЕРОВОДОРОДА, ДИОКСИДА
АЗОТА, ХЛОРА, ХЛОРИСТОГО ВОДОРОДА, АММИАКА
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity
of measurements. Permeation tubes for Sulfur Dioxide,
Hydrogen Sulfide, Nitrogen Dioxide, Chlorine, Hydrogen
Chloride, Ammonia. Verification method
ГОСТ Р 8.916-2016
Группа Т80
ОКС 17.020
Дата введения
1 февраля 2017 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы", подкомитетом ПК 206.5 "Эталоны и поверочные схемы в области измерения физико-химического состава и свойств веществ"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 августа 2016 г. N 958-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на источники микропотоков диоксида серы, сероводорода, диоксида азота, хлора, хлористого водорода, аммиака - меры 1 разряда по ГОСТ 8.578, предназначенные для передачи единицы массовой концентрации компонентов в газовых средах рабочим эталонам 2 разряда и рабочим средствам измерений, и устанавливает методику их первичной и периодической поверок.
Настоящий стандарт распространяется на источники микропотоков газов и паров (далее - ИМ), применяемые в комплекте с генераторами газовых смесей термодиффузионного типа и имеющие следующие метрологические характеристики:
- производительность, мкг/мин от 0,02 до 50;
- пределы допускаемой относительной погрешности:
- при производительности от 0,02 до 1,0 мкг/мин +/- (7 - 5)%;
- при производительности свыше 1,0 до 50 мкг/мин +/- (5 - 3)%.
Интервал между поверками ИМ устанавливается при утверждении типа средств измерений (далее - СИ) и указывается в свидетельстве об утверждении типа СИ.
При проведении испытаний в целях утверждения типа СИ допускается разрабатывать методики поверки, распространяющиеся на другие типы ИМ, не противоречащие настоящему стандарту.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.610-2006 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 9293-74 Азот газообразный и жидкий. Технические условия
ГОСТ 13045-81 Ротаметры. Общие технические условия
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 В настоящем стандарте применен следующий термин с соответствующим определением:
3.1.1 производительность ИМ (G): Количество вещества, диффундирующего из источника микропотока газов и паров в единицу времени (мкг/мин).
3.2 В настоящем стандарте применены следующие сокращения:
ГС - газовая смесь;
ИМ - источник микропотока газов и паров;
ИМ-ЭС - источник микропотока газов и паров - эталоны сравнения;
СИ - средство измерений;
СКО - среднее квадратическое отклонение;
ЭД - эксплуатационная документация.
Примечание - К ЭД согласно настоящему стандарту относятся: руководство по эксплуатации, паспорт (формуляр) по ГОСТ 2.601, ГОСТ 2.610.
4 Операции поверки
4.1 При проведении поверки ИМ выполняют операции, указанные в таблице 1.
Таблица 1
Операции поверки
Наименование операции Номер пункта методики поверки
1 Внешний осмотр 9.1
2 Проверка заполнения ИМ 9.2
3 Определение метрологических характеристик 9.3
4.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшую поверку прекращают.
4.3 Периодической поверке подлежат ИМ, которые заполнены веществом не менее чем на 30% от полной вместимости или от массы вещества, указанной в паспорте.
5 Средства поверки
5.1 При проведении поверки применяют средства, указанные в таблице 2.
Таблица 2
Средства поверки
Номер пункта методики поверки Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические характеристики (МХ) и основные технические характеристики средства поверки
9 Прибор комбинированный для измерения температуры, относительной влажности воздуха и абсолютного давления, например Testo 622, обеспечивающий МХ: - диапазон измерений температуры 10 - 30 °C, пределы допускаемой абсолютной погрешности +/- 0,5 °C; - диапазон измерений относительной влажности 30 - 80%, пределы допускаемой абсолютной погрешности +/- 3%; - диапазон измерений абсолютного давления 80 - 110 кПа, пределы допускаемой абсолютной погрешности +/- 0,5 кПа.
9.2 Линейка измерительная металлическая по ГОСТ 427, верхний предел измерений 150 мм или более, цена деления 1 мм.
Весы по ГОСТ OIML R 76-1 не ниже высокого класса точности. Наибольший предел взвешивания 20 г или более, дискретность <= 1 мг.
9.3 Газоанализатор-компаратор, входящий в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011 (комплекс Б4) или в состав вторичного эталона по ГОСТ 8.578. Относительное СКО среднего арифметического показаний, не более: при производительности ИМ 0,02 - 1,0 мкг/мин - 2%, при производительности ИМ свыше 1,0 до 50 мкг/мин - 1,5%.
Генератор газовых смесей термодиффузионного типа <*>, например ГГС модификаций ГГС-Т или ГГС-К по [1], обеспечивающий МХ: - диапазон задания и поддержания температуры термостата 30 - 120 °C, пределы допускаемой абсолютной погрешности +/- 0,1 °C (в диапазоне 30 - 60 °C), +/- 0,2 °C (в диапазоне свыше 60 до 120 °C); - диапазон задания объемного расхода 100 - 5000 см3/мин, пределы допускаемой относительной погрешности +/- (1,5 - 1)%.
Меры - эталоны сравнения: ИМ диоксида серы, сероводорода, диоксида азота, хлора, хлористого водорода, аммиака по ГОСТ 8.578. Границы относительной погрешности при P = 0,95 +/- (1,5 - 3)%.
Поверочный нулевой газ воздух марки А по [2] или азот газообразный особой чистоты 1 сорта по ГОСТ 9293 в баллоне под давлением.
Вентиль точной регулировки ВТР-1 или ВТР-1-М160. Диапазон рабочего давления 0 - 150 кгс/см2, диаметр условного прохода 3 мм.
Ротаметр РМ-А-0,16 ГУЗ по ГОСТ 13045. Верхний предел измерений объемного расхода 0,16 м3/ч, пределы допускаемой относительной погрешности +/- 2,5% от верхнего предела измерения.
<*> При проведении поверки используют два генератора (один - для выхода ИМ на температурный режим по 9.3.2, второй - для проведения измерений по 9.3.3).
5.2 Допускают применение других средств, не приведенных в таблице 2, метрологические характеристик которых не хуже указанных в таблице 2.
5.3 Все средства поверки должны иметь действующие свидетельства о поверке, ГС в баллонах под давлением и ИМ-ЭС - действующие паспорта.
6 Требования безопасности и требования к квалификации поверителей
6.1 Помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией.
6.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005.
