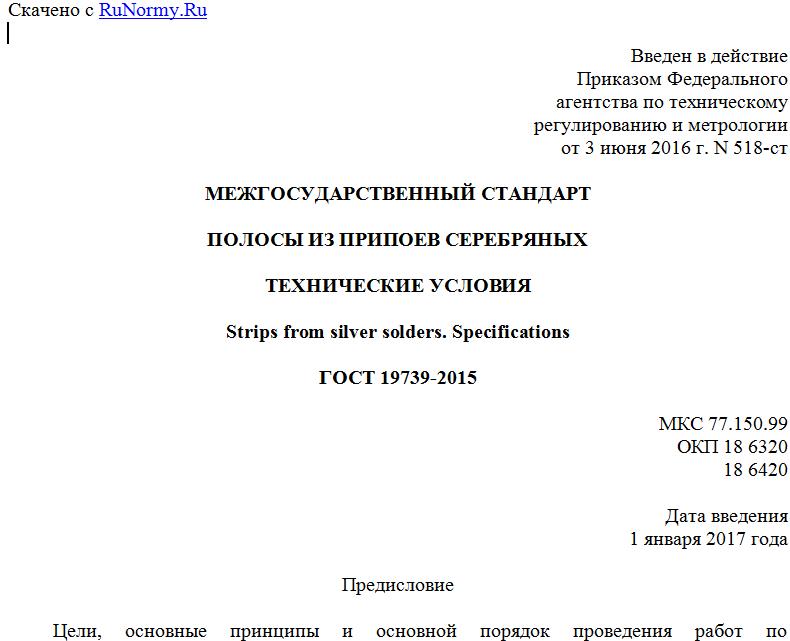

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 3 июня 2016 г. N 518-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПОЛОСЫ ИЗ ПРИПОЕВ СЕРЕБРЯНЫХ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Strips from silver solders. Specifications
ГОСТ 19739-2015
МКС 77.150.99
ОКП 18 6320
18 6420
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 304 "Благородные металлы, сплавы и промышленные изделия из них", Акционерным обществом "Екатеринбургский завод по обработке цветных металлов"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 февраля 2015 г. N 75-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 июня 2016 г. N 518-ст межгосударственный стандарт ГОСТ 19739-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 ВЗАМЕН ГОСТ 19739-74
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на полосы из серебряных припоев, применяемые для пайки и лужения в различных отраслях промышленности, в том числе в приборостроении и ювелирном производстве.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 8273-75 Бумага оберточная. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16321.1-70 Серебряно-медные сплавы. Метод определения содержания серебра
ГОСТ 16321.2-70 Сплавы серебряно-медные. Метод спектрального анализа
ГОСТ 16882.1-71 Серебряно-медно-фосфорные припои. Метод определения массовой доли серебра
ГОСТ 16882.2-71 Серебряно-медно-фосфорные припои. Методы определения массовой доли фосфора, свинца, железа и висмута
ГОСТ 16883.1-71 Серебряно-медно-цинковые припои. Метод определения массовой доли серебра
ГОСТ 16883.2-71 Серебряно-медно-цинковые припои. Метод определения массовой доли меди
ГОСТ 16883.3-71 Серебряно-медно-цинковые припои. Спектральный метод определения свинца, железа и висмута
ГОСТ 19738-2015 Припои серебряные. Марки
ГОСТ 22864-83 Благородные металлы и их сплавы. Общие требования к методам анализа <1>
--------------------------------
<1> В Российской Федерации действует ГОСТ Р 52599-2006 "Драгоценные металлы и их сплавы. Общие требования к методам анализа".
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 полоса: Плоское прокатанное изделие прямоугольного сечения, равномерной толщиной 0,10 мм и более.
3.2 вмятина: Местное углубление различных величины и формы с пологими краями.
3.3 накол: Дефект поверхности в виде несквозного единичного или групповых точечных углублений.
3.4 плена: Дефект поверхности в виде отслоения языкообразной формы, вытянутого в направлении деформации и соединенного с основным металлом одной стороной.
3.5 расслоение: Дефект поверхности в виде трещины на кромках и торцах листа.
3.6 рванина на кромках: Дефект поверхности в виде разрыва металла по кромкам полосы.
3.7 следы зачистки: Дефект поверхности в виде участков с повышенной шероховатостью, образовавшихся после зачистки листа абразивным инструментом.
3.8 трещина: Дефект поверхности, представляющий собой разрыв металла.
3.9 царапина: Дефект поверхности в виде углубления неправильной формы и произвольного направления.
3.10 цвета побежалости: Дефект, образующийся на гладкой поверхности полос в результате формирования тонкой прозрачной поверхностной оксидной пленки и интерференции света в ней.
4. Условные обозначения
Условные обозначения полос проставляют по схеме:
полоса ¦ X ¦ X ¦ XX ¦ XX ¦ ГОСТ 19739-2015 ¦
----------------------- ¦ ¦ ¦ ¦ ¦
марка припоя ¦ ¦ ¦ ¦ ¦
--------------------------- ¦ ¦ ¦ ¦
толщина полосы ¦ ¦ ¦ ¦
------------------------------- ¦ ¦ ¦
ширина полосы ¦ ¦ ¦
------------------------------------ ¦ ¦
длина полосы ¦ ¦
----------------------------------------- ¦
обозначение настоящего стандарта ¦
-----------------------------------------------------------
Пример условного обозначения полосы из серебряного припоя марки ПСр 45, толщиной 1,6 мм, шириной 100 мм, длиной 200 мм:
Полоса ПСр 45 1,6 x 100 x 200 ГОСТ 19739-2015
5. Технические требования
5.1. Основные показатели и характеристики (свойства)
5.1.1 Полосы из серебряных припоев (далее - полосы) должны соответствовать требованиям настоящего стандарта и изготовляться по технологическому регламенту, утвержденному в установленном порядке.
5.1.2 Толщина полос и предельные отклонения по толщине должны соответствовать значениям, указанным в таблице 1.
Таблица 1
В миллиметрах
