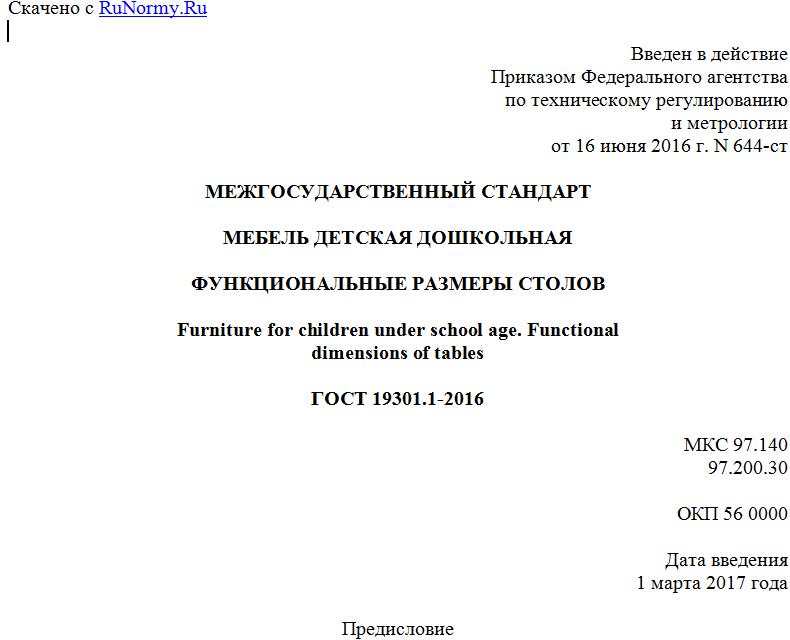

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 16 июня 2016 г. N 644-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МЕБЕЛЬ ДЕТСКАЯ ДОШКОЛЬНАЯ
ФУНКЦИОНАЛЬНЫЕ РАЗМЕРЫ СТОЛОВ
Furniture for children under school age. Functional
dimensions of tables
ГОСТ 19301.1-2016
МКС 97.140
97.200.30
ОКП 56 0000
Дата введения
1 марта 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 135 "Мебель"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 марта 2016 г. N 86-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Настоящий стандарт разработан для обеспечения соблюдения требований технического регламента Таможенного союза ТР ТС 025/2012 "О безопасности мебельной продукции"
5 Приказом Федерального агентства по техническому регулированию и метрологии от 16 июня 2016 г. N 644-ст межгосударственный стандарт ГОСТ 19301.1-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.
6 ВЗАМЕН ГОСТ 19301.1-94
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на детские столы, предназначенные для использования в дошкольных учреждениях и в быту, и устанавливает их функциональные размеры.
Стандарт не распространяется на игровые и трансформируемые столы.
Обязательные требования, обеспечивающие безопасность жизни детей, изложены в разделах 2 и 3.
2. Классификация
2.1 Детские столы изготовляют пяти типов:
- I - стол четырехместный для детей от 1,5 до 5 лет;
- II - стол двухместный с ящиками для учебных пособий и без ящиков для детей от 5 до 7 лет;
- III - стол двухместный трапециевидной формы (дополнительный) для детей от 1,5 до 4 лет;
- IV - стол одноместный;
- V - стол с регулируемыми параметрами.
2.2 Детские столы изготовляют пяти номеров в соответствии с таблицей 1.
Таблица 1
В миллиметрах
Номер стола Средний рост детей Группа роста
00 750 До 850 включ.
0 900 Св. 850 до 1000 включ.
1 1050 Св. 1000 до 1150 включ.
2 1200 Св. 1150 до 1300 включ.
3 1350 Св. 1300
2.2.1 Столы типа V изготовляют двух вариантов:
- вариант 1 - с регулировками для номеров 00 - 3 по таблице 1;
- вариант 2 - с регулировками для номеров 1 - 3 по таблице 1.
3. Размеры
3.1 Функциональные размеры детских столов должны соответствовать указанным на рисунках 1, 2 и в таблице 2.
Рисунок 1
Рисунок 2
Таблица 2
В миллиметрах
Наименование функционального размера столов Значение функционального размера столов номеров
00 0 1 2 3
Длина крышки L стола:
четырехместного 700 700 700 - -
двухместного - - 1200 1200 1200
одноместного 600 600 600 600 600
Длина крышки стола трапециевидной формы:
L1 900 900 900 1100 1100
L2 450 450 450 520 520
Ширина крышки B стола:
четырехместного 700 700 700 - -
двухместного - - 450 450 450
одноместного 450 450 450 450 450
трапециевидной формы 450 450 450 500 500
Высота рабочей плоскости H 340 400 460 520 580
Расстояние от пола до нижней кромки выступающей конструкции под крышкой стола H1, не менее 270 310 350 410 470
3.2 Крышка двухместного стола может иметь приспособление, позволяющее придавать ей наклонное положение под углом от 7° - 12°. Уменьшение высоты стола со стороны сидящего при переводе крышки из горизонтального положения в наклонное допускается не более чем на 10 мм.
3.3 Внутренние размеры ящиков для хранения учебных пособий должны соответствовать указанным на рисунке 3.
Рисунок 3
3.4 Высота рабочей плоскости H и расстояние от пола до нижней кромки выступающей конструкции под крышкой стола H1 должны соответствовать нормам, указанным в таблице 2, в зависимости от выбранных вариантов для столов с регулируемыми параметрами.
Остальные функциональные размеры столов должны соответствовать размерам, указанным в таблице 2 для стола номера 3.
3.5 В столах с крышками, устанавливаемыми в двух положениях - горизонтальном и наклоном, должны быть предусмотрены места для хранения ручек и карандашей: углубление минимальными размерами 115 x 45 x 8 мм (длина x ширина x глубина) или отверстие под стаканчик диаметром не менее 55 мм.
3.6 Углы крышек столов должны быть притуплены (радиус закругления - 10 - 50 мм).
