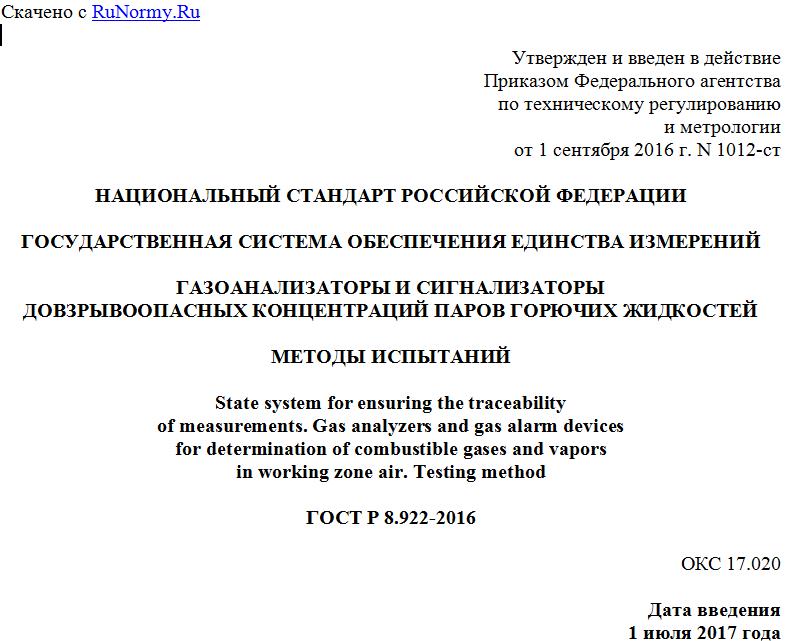

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 1 сентября 2016 г. N 1012-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГАЗОАНАЛИЗАТОРЫ И СИГНАЛИЗАТОРЫ
ДОВЗРЫВООПАСНЫХ КОНЦЕНТРАЦИЙ ПАРОВ ГОРЮЧИХ ЖИДКОСТЕЙ
МЕТОДЫ ИСПЫТАНИЙ
State system for ensuring the traceability
of measurements. Gas analyzers and gas alarm devices
for determination of combustible gases and vapors
in working zone air. Testing method
ГОСТ Р 8.922-2016
ОКС 17.020
Дата введения
1 июля 2017 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 1 сентября 2016 г. N 1012ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на газоанализаторы, газоаналитические преобразователи и сигнализаторы горючих газов и паров горючих жидкостей <1> (далее - средства измерений, СИ), предназначенные для измерения довзрывоопасных концентраций одиночных компонентов или совокупности компонентов в воздухе рабочей зоны, и устанавливает методы испытаний при проведении испытаний в целях утверждения типа <2>.
--------------------------------
<1> Кроме СИ совокупности компонентов, требования к которым установлены ГОСТ 27540.
<2> Нормируемые метрологические характеристики СИ в соответствии с ГОСТ 13320.
Настоящий стандарт распространяется на СИ, обеспечивающие выдачу измерительной информации с помощью отсчетного устройства и/или посредством аналогового и/или цифрового выходного сигнала.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.610 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 8.395 Государственная система обеспечения единства измерений. Нормальные условия измерений при поверке. Общие требования
ГОСТ 8.578 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 8.618 Государственная система обеспечения единства измерений. Газоанализаторы и сигнализаторы горючих газов и паров горючих жидкостей в воздухе рабочей зоны. Методика поверки
ГОСТ 12.1.044 Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 13320 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 27540 Сигнализаторы горючих газов и паров термохимические. Общие технические условия
ГОСТ Р 30852.19 Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования
ГОСТ Р 52931 Приборы контроля и регулирования технологических процессов. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с указанием всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 В настоящем стандарте применены термины и определения в соответствии с ГОСТ 13320, ГОСТ 12.1.044, ГОСТ 8.618, ГОСТ Р 52931.
3.2 В настоящем стандарте применены следующие сокращения:
ГС - газовая смесь;
НКПР - нижний концентрированный предел распространения;
ПВХ - поливинилхлорид;
ПИП - первичный измерительный преобразователь;
ПНГ - поверочный нулевой газ;
ТУ - технические условия;
ЭД - эксплуатационная документация.
Примечание - К ЭД, согласно настоящему стандарту, относятся: руководство по эксплуатации, паспорт, формуляр по ГОСТ 2.601, ГОСТ 2.610.
4 Основные положения
4.1 Нормальные условия испытаний при контроле метрологических характеристик следует устанавливать в стандартах или ТУ на СИ конкретных типов в соответствии с требованиями ГОСТ 8.395.
4.2 Средства измерений, применяемые при испытаниях, определяют при разработке программы испытаний в целях утверждения типа.
4.3 Перечень испытаний, применяемых к СИ конкретных типов, определяют при разработке программы испытаний в целях утверждения типа.
Рекомендуемый перечень испытаний приведен в таблице 1.
Таблица 1
Рекомендуемый перечень испытаний СИ
Наименование испытаний Номер пункта методов испытаний
1 Определение основной погрешности и проверка диапазона измерений по определяемому компоненту 5.1
2 Определение основной погрешности и проверка диапазона измерений по поверочному компоненту 5.2
3 Определение вариации выходного сигнала СИ 5.3
4 Определение времени установления выходного сигнала СИ 5.4
5 Проверка устойчивости СИ к изменению температуры окружающей среды 5.5
6 Проверка устойчивости СИ к изменению относительной влажности анализируемой среды 5.6
7 Проверка устойчивости СИ к изменению атмосферного давления 5.7
8 Проверка прочности СИ в упаковке для транспортирования к воздействию внешних воздействующих факторов 5.8
4.4 При проведении испытаний используют рабочие эталоны 1-го или 2-го разряда по ГОСТ 8.578:
- стандартные образцы состава газовых смесей в баллонах под давлением;
- генераторы и установки для приготовления газо- и паровоздушных смесей.
Отношение погрешности, с которой установлено содержание компонента в ГС, к пределу допускаемой основной погрешности СИ не должно превышать 1:2,5. Метрологические характеристики ГС приведены в таблице 2.
Таблица 2
Метрологические характеристики ГС,
используемых при испытаниях СИ
Номер ГС Содержание целевого компонента в ГС, %, от верхнего предела измерений определяемого компонента <1>
Определяемый компонент Поверочный компонент <2>
1 Воздух (азот) Воздух (азот)
2 (30 +/- 5)
3 (50 +/- 5)
4 (70 +/- 5)
5 (95 +/- 5)
<1> При содержании компонента (определяемого или поверочного) в ГС свыше 50% НКПР в целях обеспечения безопасности следует использовать ГС состава "компонент - азот", если возможность замены воздушной среды на азотную предусмотрена в ЭД испытуемого СИ. <2> Ki - коэффициент пересчета для поверочного компонента, указанный в ЭД изготовителя СИ или определенный для образцов, представленных на испытания, согласно приложению Б. При выборе поверочного компонента следует руководствоваться рекомендациями изготовителя СИ.
4.5 Минимальное время между моментом подачи ГС на вход СИ и моментом, после которого допускается отсчитывать показание (выходной сигнал),
