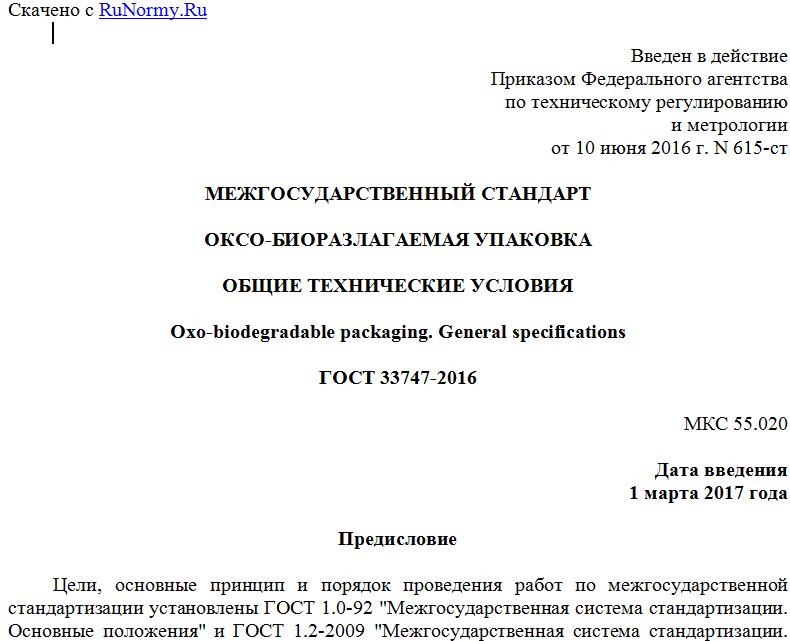

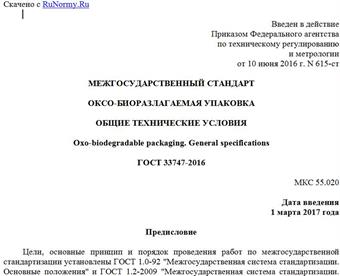

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 10 июня 2016 г. N 615-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОКСО-БИОРАЗЛАГАЕМАЯ УПАКОВКА
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Oxo-biodegradable packaging. General specifications
ГОСТ 33747-2016
МКС 55.020
Дата введения
1 марта 2017 года
Предисловие
Цели, основные принцип и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 223 "Упаковка"
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 223 "Упаковка"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 марта 2016 г. N 86-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2016 г. N 615-ст межгосударственный стандарт ГОСТ 33747-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.
5 Стандарт подготовлен для обеспечения соблюдения требований Технического регламента Таможенного союза ТР ТС 005/2011 "О безопасности упаковки"
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт распространяется на оксо-биоразлагаемую упаковку (пакеты, бутылки, коробки, контейнеры, мешки, пленки и другие виды упаковки), предназначенную для упаковывания, хранения и транспортирования продукции.
Настоящий стандарт применяют при разработке технической документации на оксо-биоразлагаемую упаковку для конкретных видов продукции, в том числе технической документации по обращению с оксо-биоразлагаемой упаковкой на всех стадиях ее жизненного цикла.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий межгосударственный стандарт:
ГОСТ 9.707-81 Единая система защиты от коррозии и старения. Материалы полимерные. Методы ускоренных испытаний на климатическое старение
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по [1], а также следующие термины с соответствующими определениями:
3.1 абиотическое разложение (метод): Разложение без воздействия живых организмов.
3.2 биодеградация: Разложение (деградация) полимерной системы за счет происходящих в клетках явлений.
3.3 биотическое разложение (метод): Разложение посредством воздействия живых организмов.
3.4 деградация (разложение): Изменение первоначальных свойств вследствие химического расщепления макромолекул, формирующих полимерный элемент, независимо от механизма расщепления.
3.5 оксо-деградация: Процесс разложения в результате окислительного расщепления макромолекул.
3.6 оксо-биодеградация: Процесс разложения в результате окислительных и происходящих в клетках явлений одновременно или последовательно.
4 Основные положения
Оксо-биоразложение является процессом, относящимся не только к искусственным полимерам, но и к биологическим материалам, таким как природный каучук и лигноцеллюлоза. Оксо-биоразложение состоит из двух этапов.
Этап 1. Оксо-деградация
Оксо-деградация - химическая или небиологическая стадия, которая начинается с расщепления и окисления соединений углеродной цепи полиэтилена или полипропилена на более короткие цепочки молекул и включения кислорода в эти молекулы в качестве органических функциональных групп (т.е. карбоны, сложные эфиры, альдегиды и спирты). Углеводородные полимеры изменяют свое поведение от гидрофобных к гидрофильным, позволяя тем самым разрозненным полимерам абсорбировать воду, которая служит для обеспечения среды, в которой могут размножаться и развиваться микроорганизмы в присутствии кислорода и влаги.
Этап 2. Биодеградация
Биодеградация - микробиологическая стадия, на которой происходит биодеградация фрагментированных полимеров. Молекулярная масса полимера на первом этапе уменьшается до уровня, который позволяет бактериям, грибам и водорослям потреблять фрагменты углеродной цепи в своем трофическом процессе. Конечные химические продукты стадии биодеградации - двуокись углерода, вода и биомасса, без токсичных или вредных веществ в почве, растениях или макроорганизмах.
5 Характеристики
5.1 Оксо-биоразлагаемую упаковку изготавливают из полимеров полиолефиновой группы (полиэтилена, полипропилена) с добавлением не менее 1% специальных добавок - катализаторов, которые ускоряют процесс разложения.
Введение оксо-добавок не должно ухудшать физико-механические показатели и потребительские свойства упаковки.
Оксо-биоразлагаемая упаковка не должна быть экотоксичной, т.е. при попадании в окружающую среду не должна оказывать на нее вредного воздействия.
5.1.1 Ультрафиолетовое старение - полное разложение упаковки при ультрафиолетовом излучении после окончания определенного периода эксплуатации.
5.1.2 Термическое старение - деградация упаковки под воздействием нагревания без доступа кислорода (других агрессивных сред).
6 Методы испытаний
6.1 Оксо-биоразлагаемую упаковку подвергают ультрафиолетовому и термическому старению, которые имитируют реальное разложение упаковки, попадающей в окружающую среду.
Методы испытания, виды оборудования, условия испытания устанавливают в технической документации на биоразлагаемую упаковку, предназначенную для упаковывания конкретной продукции.
Испытания экотоксичности (фитотоксичности) проводят с целью подтверждения того, что оксо-биоразлагаемая упаковка не оказывает вредного воздействия на окружающую среду.
6.1.1 Ультрафиолетовое старение (фотоокисление) определяют воздействием атмосферных условий, имитирующих внешние условия окружающей среды. Образцы подвергают искусственному ускоренному старению в климатической камере (везерометре) с ультрафиолетовым источником излучения - QUV. При испытании упаковки создают атмосферные условия (температура, влажность, солнечное излучение, конденсат и др.) естественным погодным условиям.
6.1.1.1 Прочность при растяжении образцов пленки, подвергнутых ультрафиолетовому излучению, должна быть не более 5% от установленной, периодичность контроля:
- каждые 24 ч для образцов из полипропилена;
- каждые 48 ч для образцов из полиэтилена.
Продолжительность и периодичность контроля ультрафиолетового воздействия устанавливают в технической документации на упаковку для конкретных видов продукции.
6.1.1.2 Химические изменения проявляются в виде карбонильных образований вследствие окисления.
6.1.2 Термическое старение имитирует условия размещения отходов на свалке. Испытания проводят в соответствии с ГОСТ 9.707 и методиками по технической документации, предусматривающими эквивалентное воспроизведение в искусственных условиях воздействий, свойственных естественному старению.
Образцы помещают в термостат с принудительной конвекцией, для выявления карбонильных образований вследствие окисления. Образцы должны быть хрупкими, фрагментированными, а процентное удлинение при растяжении пленки должно быть не более 5% после 45 дней воздействия.
6.2 Биотическое разложение в почве
Испытание на биоразложение (биотический тест в почве) для полиэтилена и полипропилена, проводят измерением, выделенного углекислого газа в процентах от теоретического выхода для полной минерализации общего органического углерода.
7 Требования безопасности
Оксо-биоразлагаемая упаковка должна быть безопасна, нетоксична, не должна содержать тяжелых металлов.
Оксо-биоразлагаемая упаковка, предназначенная для контакта с пищевой и парфюмерно-косметической продукцией, должна соответствовать требованиям технического регламента [2] и/или нормам, установленным соответствующим законодательством государства, принявшего настоящий стандарт.
8 Ресурсосбережение и экология
Для просмотра документа целиком скачайте его >>>
