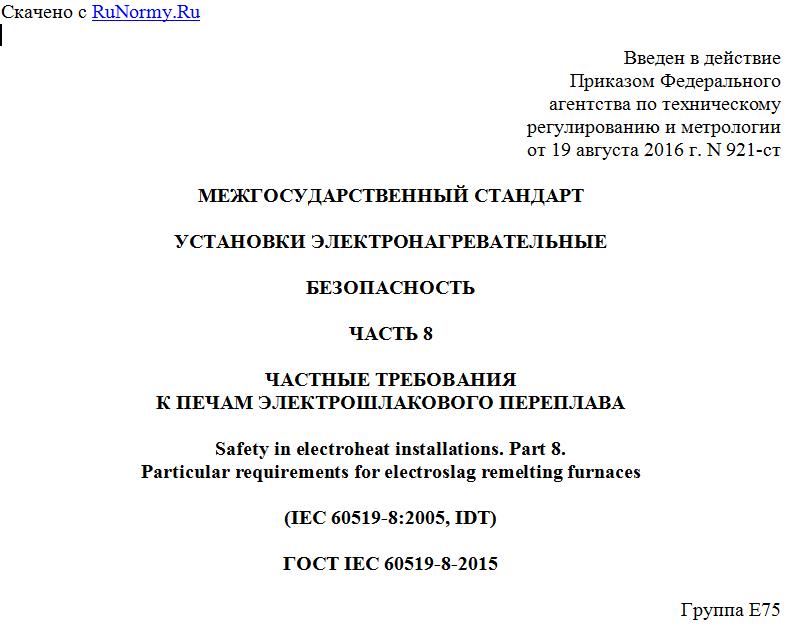

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 августа 2016 г. N 921-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УСТАНОВКИ ЭЛЕКТРОНАГРЕВАТЕЛЬНЫЕ
БЕЗОПАСНОСТЬ
ЧАСТЬ 8
ЧАСТНЫЕ ТРЕБОВАНИЯ
К ПЕЧАМ ЭЛЕКТРОШЛАКОВОГО ПЕРЕПЛАВА
Safety in electroheat installations. Part 8.
Particular requirements for electroslag remelting furnaces
(IEC 60519-8:2005, IDT)
ГОСТ IEC 60519-8-2015
Группа Е75
МКС 25.180.10
Дата введения
1 марта 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. N 80-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Настоящий стандарт идентичен международному стандарту IEC 60519-8:2005 Safety in electroheat installations - Part 8: Particular requirements for electroslag remelting furnaces (Установки электронагревательные. Безопасность. Часть 8. Частные требования к печам электрошлакового переплава).
Международный стандарт разработан Техническим комитетом 27 "Промышленное электротермическое оборудование" Международной электротехнической комиссии (IEC).
Перевод с английского языка (en).
В разделе "Нормативные ссылки" ссылки на международные стандарты актуализированы.
Степень соответствия - идентичная (IDT)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 19 августа 2016 г. N 921-ст межгосударственный стандарт ГОСТ IEC 60519-8-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.
6 ВЗАМЕН ГОСТ 12.2.007.9.8-89
7 Некоторые элементы настоящего стандарта могут быть объектом патентного права. IEC не несет ответственность за установление подлинности каких-либо или всех таких патентных прав
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт следует использовать совместно со стандартом IEC 60519-2:2006, он дополняет или изменяет соответствующие положения IEC 60519-2:2006.
Комплекс международных стандартов IEC 60519 состоит из следующих частей под общим названием "Установки электронагревательные. Безопасность":
- часть 1. Общие требования;
- часть 2. Частные требования к установкам нагрева сопротивлением;
- часть 3. Частные требования к установкам индукционного и кондукционного нагрева и к индукционно-плавильным установкам;
- часть 4. Частные требования к установкам дуговых электропечей;
- часть 5. Технические условия на безопасность плазменных установок;
- часть 6. Технические требования на безопасность промышленного оборудования микроволнового нагрева;
- часть 7. Частные требования к установкам с электронными пушками;
- часть 8. Частные требования к печам электрошлакового переплава;
- часть 9. Частные требования к установкам высокочастотного диэлектрического нагрева;
- часть 10. Частные требования к нагревательным системам электрического сопротивления для промышленного и торгового применения;
- часть 11. Частные требования к установкам для перемешивания, транспортирования и разливки жидких металлов с помощью электромагнитного поля;
- часть 21. Частные требования к установкам для нагрева сопротивлением. Оборудование для нагрева и плавления стекла.
1. Область применения
Настоящий стандарт распространяется на установки электрошлакового переплава, а также в известной мере на установки для процессов очистки металлов путем прямого нагрева сопротивлением электропроводящего шлака и устанавливает для них частные требования безопасности.
Общие требования к электронагревательным установкам приведены в IEC 60519.1, методы испытаний печей электрошлакового переплава приведены в IEC 60779.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
IEC 60050-841, International Electrotechnical Vocabulary - Part 841: Industrial electroheat (Международный электротехнический словарь. Часть 841. Промышленный электронагрев)
IEC 60519-1:2003, Safety in electroheat installations - Part 1: General requirements (Установки электронагревательные. Безопасность. Часть 1. Общие требования)
IEC 60779:2005, Industrial electroheat equipment - Test methods for electroslag remelting furnaces (Промышленное электронагревательное оборудование. Методы испытаний печей электрошлакового переплава)
3. Термины и определения
В настоящем стандарте применимы термины по IEC 60050-841, IEC 60519-1 и IEC 60779, а также следующий термин с соответствующим определением:
3.1 многопостовая конфигурация (multi-station configuraton): Конфигурация печи электрошлакового переплава, имеющей более одного поста расплава.
4. Классификация электротермического оборудования
в соответствии с диапазонами напряжений
Применяют положения части 1 со следующими дополнениями.
4.1 Группа напряжения определяется номинальным фазным напряжением холостого хода, прикладываемым к электроду(ам).
5. Классификация электротермического оборудования
в соответствии с диапазонами частот
Применяют положения части 1.
6. Общие требования
Применяют положения части 1 со следующими дополнениями.
Требования пункта 6 IEC 60519-1 и приложения А настоящего стандарта применимы со следующими дополнениями.
6.1.2 Печь электрошлакового переплава и изложницы должны быть снабжены системой газоотсоса для извлечения испарений из рабочей области.
6.2.13 Следующие требования должны быть выполнены для обеспечения надлежащей безопасности при эксплуатации.
1) Сеть электропитания должна выдерживать сильные броски тока, возникающие в начале процесса плавления сухого шлака.
2) Автоматический выключатель должен быть спроектирован в расчете на частые срабатывания.
6.2.14 Следующие требования предъявляются к цепи электропитания.
1) Цепь электропитания должна быть заземлена, предпочтительно на поддоне, поддерживающем слиток. Если установка является многопостовой и состоит из нескольких электроплавильных постов, подключенных к общему источнику питания, то заземлением должен быть оборудован каждый пост. Для частного случая многопостовой печи электрошлакового переплава с одной головкой коаксиального типа предпочтительно заземлять цепь питания на источнике питания вместо заземления поддона. Должна быть исключена возможность воздействия опасного напряжения на обслуживающий персонал.
Если цепь электропитания имеет несколько точек заземления, то должны быть обеспечены меры защиты от токов, возникающих между точками заземления и
