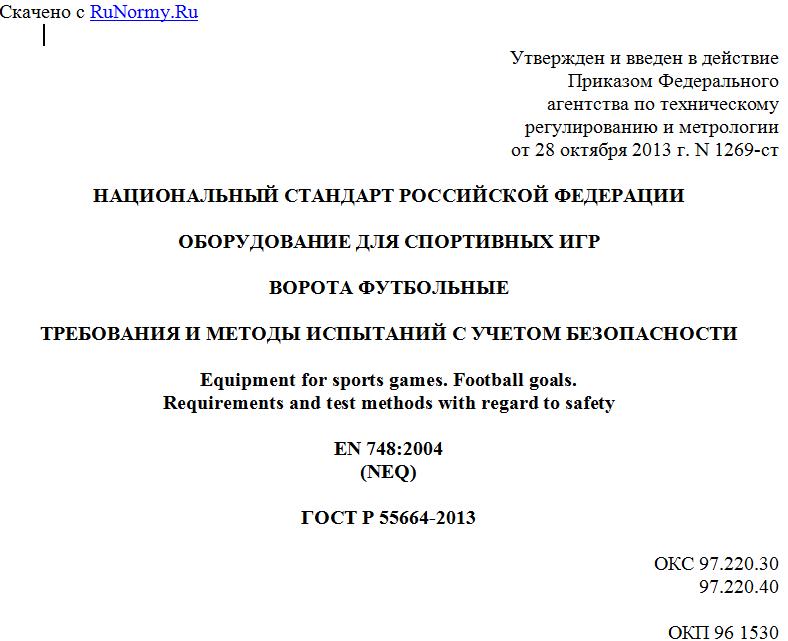

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 октября 2013 г. N 1269-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ ДЛЯ СПОРТИВНЫХ ИГР
ВОРОТА ФУТБОЛЬНЫЕ
ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ С УЧЕТОМ БЕЗОПАСНОСТИ
Equipment for sports games. Football goals.
Requirements and test methods with regard to safety
EN 748:2004
(NEQ)
ГОСТ Р 55664-2013
ОКС 97.220.30
97.220.40
ОКП 96 1530
Дата введения
1 января 2015 года
Предисловие
1. Разработан Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт") и автономной некоммерческой организацией "Центр содействия развитию физической культуры и спорта" (АНО "ЦСРФКиС").
2. Внесен Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 октября 2013 г. N 1269-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта ЕН 748:2004 "Оборудование для спортивных игр. Футбольные ворота. Требования и методы испытаний, включая безопасность" (EN 748:2004 "Playing field equipment - Football goals - Functional and safety requirements, test methods", NEQ).
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на оборудование для спортивных игр.
Настоящий стандарт устанавливает функциональные требования и требования безопасности к футбольным воротам четырех типов и двух размеров для проведения соревнований и тренировок на открытых и закрытых спортивных площадках.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 25552-82 Изделия крученые и плетеные. Методы испытаний.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Требования
3.1. Функциональные требования
3.1.1. Классификация футбольных ворот
Классификация футбольных ворот приведена в таблице 1.
Таблица 1
Классификация футбольных ворот
Тип Рисунок Описание
1 Футбольные ворота со штангами, закрепленными в установочных гильзах, и стойками натяжения
2 Футбольные ворота со стойками, закрепленными в установочных гильзах, и консолью для натяжения сетки
3 Свободно стоящие футбольные ворота с креплением к земле
4 Свободно стоящие футбольные ворота с противовесом
3.1.2. Размеры футбольных ворот
Размеры ворот приведены в таблице 2.
Таблица 2
Размеры футбольных ворот
Размеры в миллиметрах
Код размера Длина l, +/- 8 Высота h, +/- 8
732 x 244 7320 2440
500 x 200 5000 2000
Футбольные ворота типа 1 представлены на рисунке 1 и состоят из следующих элементов:
- рама ворот (две штанги и одна перекладина) с элементами крепления сетки;
- установочные гильзы;
- сетка, включая шнур натяжения сетки, а также средства фиксации сетки на земле;
- стойка натяжения сетки с установочными гильзами.
1 - перекладина; 2 - штанги; 3 - сетка;
4 - стойка натяжения сетки; 5 - шнур натяжения сетки
Рисунок 1. Конструкция футбольных ворот типа 1
Примечание. Требования к стойкам (позиция 4) и их положению могут зависеть от национальных правил по обеспечению безопасного пространства и правил национальных футбольных союзов.
Футбольные ворота типа 2 представлены на рисунке 2 и состоят из следующих элементов:
- рама ворот (две штанги и одна перекладина) с элементами крепления сетки и консолями для натяжения сетки;
- установочные гильзы;
- сетка, включая шнур натяжения сетки, а также средства фиксации сетки на земле.
1 - консоль для натяжения сетки
Рисунок 2. Конструкция футбольных ворот типа 2
Футбольные ворота типа 3 представлены на рисунке 3 и состоят из следующих элементов:
- рама ворот (две штанги, одна перекладина и наземная часть рамы) с элементами крепления сетки, стойками натяжения сетки, угловыми кронштейнами и элементами для крепления к земле (как минимум по одному с каждой стороны);
- сетка, включая шнур натяжения сетки, а также средства фиксации сетки на земле.
1 - консоль; 2 - наземная часть рамы; 3 - угловой кронштейн;
4 - элемент крепления рамы к земле
Рисунок 3. Конструкция футбольных ворот типа 3
Футбольные ворота типа 4 представлены на рисунке 4 и состоят из следующих элементов:
- рама ворот (две штанги, одна перекладина и наземная часть рамы с закрепленным на ней противовесом) с элементами крепления сетки, стойками натяжения сетки, включая угловые кронштейны;
