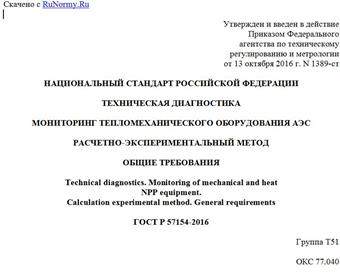

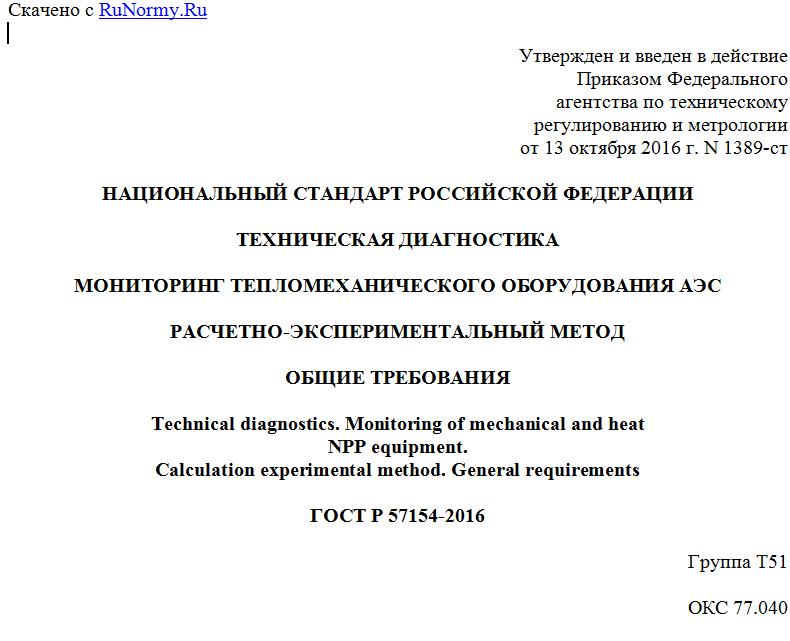

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 октября 2016 г. N 1389-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИЧЕСКАЯ ДИАГНОСТИКА
МОНИТОРИНГ ТЕПЛОМЕХАНИЧЕСКОГО ОБОРУДОВАНИЯ АЭС
РАСЧЕТНО-ЭКСПЕРИМЕНТАЛЬНЫЙ МЕТОД
ОБЩИЕ ТРЕБОВАНИЯ
Technical diagnostics. Monitoring of mechanical and heat
NPP equipment.
Calculation experimental method. General requirements
ГОСТ Р 57154-2016
Группа Т51
ОКС 77.040
Дата введения
1 октября 2017 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 132 "Техническая диагностика"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 октября 2016 г. N 1389-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
В настоящее время одним из наиболее перспективных подходов к оценке технического состояния тепломеханического оборудования атомных электростанций является подход, основанный на использовании расчетно-экспериментального метода непрерывного мониторинга живучести оборудования с применением систем многопараметрического непрерывного мониторинга эксплуатационной повреждаемости (СМНМЭП).
(СМНМЭП) тепломеханического оборудования АЭС представляет собой единый комплекс, связывающий установленные на работающем оборудовании АЭС датчики и расчетный модуль. СМНМЭП обеспечивает возможность осуществления текущей диагностики технического состояния объекта контроля в части оценки накопленной повреждаемости и целостности металла наиболее нагруженных зон. Использование СМНМЭП повышает надежность работы оборудования АЭС и срок его службы.
Все датчики СМНМЭП соединены с модулем сбора и первичной обработки данных, связанным с блоком хранения и передачи данных с установленным на нем программным обеспечением, позволяющим осуществлять дистанционно в автоматическом режиме управление системой, включая сбор, хранение и передачу данных, а также отображение и экспресс-анализ контролируемых параметров в режиме реального времени.
Расчетный модуль включает трехмерную конечно-элементную модель и обеспечивает возможность сопоставления данных мониторинга с фактической термосиловой нагруженностью для всех эксплуатационных режимов. Расчетное ядро модели допускает калибровку по данным измерений, получаемых с помощью контрольных датчиков, установленных в критических зонах.
После верификации по показаниям контрольных датчиков расчетная модель позволяет прогнозировать остаточный ресурс контролируемого оборудования на базе экспериментальных данных непрерывного мониторинга для всех эксплуатационных режимов, определяющих сценарий эксплуатации.
1 Область применения
Настоящий стандарт устанавливает общие требования к использованию расчетно-экспериментального метода непрерывного мониторинга живучести ответственного тепломеханического оборудования атомных электростанций.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 7.32-91 Система стандартов по информации, библиотечному и издательскому делу. Отчет о научно-исследовательской работе. Структура и правила оформления
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.019-79 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.1.038-82 Система стандартов безопасности труда. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.3.002-75 Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 27.002-89 Надежность в технике. Термины и определения
ГОСТ 20911-89 Техническая диагностика. Термины и определения
ГОСТ Р ИСО 17359-2009 Контроль состояния и диагностика машин. Общее руководство по организации контроля состояния и диагностирования
ГОСТ Р 53564-2009 Контроль состояния и диагностика машин. Мониторинг состояния оборудования опасных производств. Требования к системам мониторинга
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 В настоящем стандарте применены термины по ГОСТ 20911, ГОСТ 27.002, а также следующие термины с соответствующими определениями:
3.1.1 ресурс оборудования: Наработка оборудования от пуска до перехода в предельное состояние.
3.1.2 наработка: Период применения оборудования без учета простоев.
3.1.3 живучесть: Способность технических сооружений, оборудования выполнять свои функции, несмотря на полученные в процессе эксплуатации повреждения, либо адаптируясь к новым условиям.
3.1.4 система мониторинга (состояния оборудования): Совокупность процедур, процессов и ресурсов, реализованных с использованием диагностической сети, позволяющая по результатам измерений заданных параметров в заданных точках и наблюдений за работой оборудования получить информацию о текущем техническом состоянии оборудования, опасностях и рисках, связанных с его применением, требуемых действиях обслуживающего персонала и другие сведения, необходимые для реализации установленных предупреждающих мер.
3.1.5 диагностический контроллер (системы мониторинга): Вычислительное устройство, используемое в составе системы мониторинга состояния оборудования, обеспечивающее управление процессом сбора, обработки и накопления информации о состоянии оборудования, передачу ее в диагностическую сеть, взаимодействие с человеком-оператором.
3.1.6 диагностическая станция (системы мониторинга): Часть системы компьютерного мониторинга состояния оборудования, включающая диагностический контроллер и средства отображения, регистрации, предупреждения и взаимодействия системы с человеком-оператором и полевой сетью измерительного оборудования.
3.1.7 диагностическая сеть (системы мониторинга): Комплекс программно-аппаратных средств системы мониторинга состояния оборудования, обеспечивающий передачу, хранение, отображение, регистрацию на удаленных станциях пользователей информации о состоянии оборудования в реальном масштабе времени с выдачей необходимого предупреждения.
3.1.8 станция пользователя: Программно-аппаратный комплекс на базе компьютеров общего применения, предназначенный для получения, отображения и протоколирования информации о состоянии оборудования в реальном масштабе времени.
3.1.9 ошибка динамического распознавания (опасного состояния оборудования): Пропуск своевременного распознавания опасного технического состояния оборудования, вызванный тем, что период между двумя последовательными измерениями значений параметров технического состояния превышает интервал развития неисправности от момента ее обнаружения до предельного состояния оборудования.
3.1.10 ошибка статического распознавания (опасного состояния оборудования): Пропуск своевременного распознавания опасного технического состояния оборудования, вызванный тем, что неисправное состояние оборудования система мониторинга воспринимает как исправное.
3.1.11 риск пропуска опасного состояния оборудования: Вероятность пропуска опасного технического состояния оборудования вследствие ошибок динамического и/или статистического распознавания и/или влияния человеческого фактора, выражающегося в несвоевременном выполнении персоналом предписаний системы мониторинга по устранению обнаруженного ею опасного технического состояния оборудования.
3.1.12 оборудование: Машины или группы машин, включая элементы управления.
3.1.13 неисправность: Состояние объекта, когда один из его элементов или группа элементов проявляет признаки ухудшения механических свойств или нарушения работы, что может привести к отказу.
3.2 В настоящем стандарте применены следующие сокращения:
АЭС - атомная электростанция;
СМНМЭП - система многопараметрического непрерывного мониторинга эксплуатационной повреждаемости оборудования АЭС;
КЭ - конечно-элементный;
ВВЭР - водо-водяной энергетический реактор;
СВШД - система виброшумовой диагностики;
СВШК - система виброшумового контроля;
РУ - реакторная установка.
4 Общие положения
4.1 Управление ресурсом ответственного оборудования энергоблоков АЭС в период сверхпроектного срока службы является актуальной задачей, требующей совершенствования подходов к диагностике текущего технического состояния и прогнозированию остаточного ресурса.
4.2 Существуют критические элементы (узлы, зоны, сварные соединения), склонные к повышенной повреждаемости в условиях действия высоких эксплуатационных нагрузок, в том числе непроектных, и негативного влияния окружающей среды (водной химии, отложений, продуктов коррозии и др.).
При наличии таких эксплуатационных повреждений в элементах АЭС главной задачей становится поиск причин их появления и оценка живучести.
