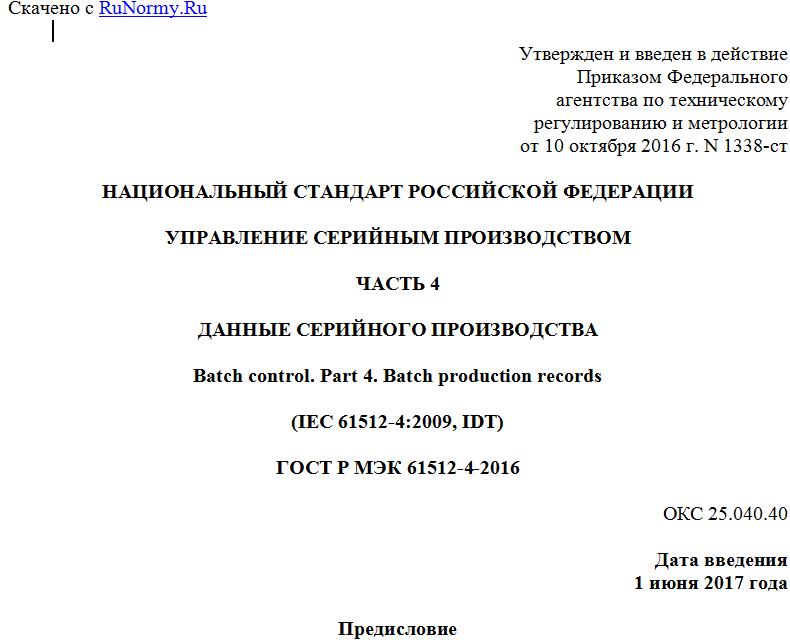

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 октября 2016 г. N 1338-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УПРАВЛЕНИЕ СЕРИЙНЫМ ПРОИЗВОДСТВОМ
ЧАСТЬ 4
ДАННЫЕ СЕРИЙНОГО ПРОИЗВОДСТВА
Batch control. Part 4. Batch production records
(IEC 61512-4:2009, IDT)
ГОСТ Р МЭК 61512-4-2016
ОКС 25.040.40
Дата введения
1 июня 2017 года
Предисловие
1 ПОДГОТОВЛЕН ООО "НИИ экономики связи и информатики "Интерэкомс" (ООО "НИИ "Интерэкомс") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 100 "Стратегический и инновационный менеджмент"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 октября 2016 г. N 1338-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61512-4:2009 "Управление серийным производством. Часть 4. Данные серийного производства" (IEC 61512-4:2009 "Batch control - Part 4: Batch production records", IDT).
Международный стандарт разработан Техническим комитетом 65 Подкомитетом 65А Международной электротехнической комиссии (МЭК).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
В МЭК 61512-1 рассматриваются модели и терминология, которые применяются в области управления серийным производством. В 5.5 определяются понятия, относящиеся к информации о продукте. В 6.4 определяются функции и действия, необходимые для организации работ с производственной информацией.
В разделе 4 МЭК 61512-2 определяются объектные модели производственной информации. В разделе 5 рассматриваются таблицы обмена данными об истории производства партии изделий. Указанные таблицы обмена, содержащиеся в разделе 5, определяют единственный возможный вариант практической реализации производственной информации.
В МЭК 61512-1 и МЭК 61512-2 содержится информация, касающаяся истории производства партии изделий и текущего момента производства, но этой информации недостаточно для практической реализации специальных технологий. Она является неполной для оценки области применения и содержания выполняемых работ.
Настоящий стандарт содержит детальное описание данных серийного производства и устанавливает соответствующие определения и объектные модели.
Настоящий стандарт предназначен для получения базовой (эталонной) модели при разработке приложений, обеспечивающих хранение и/или обмен информацией, содержащей данные серийного производства. Соответствующие практические реализации, основанные на настоящем стандарте, обеспечивают получение, анализ и составление отчета по выбранным данным.
Настоящий стандарт коррелируется с моделью данных, определенной в разделе 4 МЭК 61512-2 и МЭК 61512-1.
Несмотря на то, что настоящий стандарт предназначен, прежде всего, для технологических процессов серийного производства, он может быть использован и для прочих типов технологических процессов.
1 Область применения
Настоящий стандарт определяет базовую модель данных серийного производства, содержащую информацию о производстве партии изделий и ее элементах. Настоящий стандарт предназначен для анализа технологических процессов, связанных с серийным производством.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные стандарты.
IEC 61512-1:1997, Batch control. Part 1: Models and terminology (Управление серийным производством. Часть 1. Модели и терминология)
IEC 61512-2:2001, Batch control. Part 2. Data structures and guidelines for languages (Управление серийным производством. Часть 2. Структуры данных и руководство по языку)
ANSI/ISA-95.00.01:2000, Enterprise-Control System Integration. Part 1: Models and Terminology (Интеграция систем управления предприятием. Часть 1. Модели и терминология)
ANSI/ISA-95.00.02:2001, Enterprise-Control System Integration. Part 2: Object Model Attributes (Интеграция систем управления предприятием. Часть 2. Атрибуты модели объекта)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 история о производстве партии изделий (batch history): Массив информации о выполнении работ, относящихся к производству конкретной партии изделий и включающей также общую информацию (не относящуюся к конкретной партии изделий).
3.2 данные серийного производства (batch production record): Массив информации о выполнении работ и коммерческой информации, основанной на коммерческих требованиях, определенных в спецификациях данных серийного производства (данных о производстве конкретной партии изделий).
Примечание - Указанная информация может включать информацию о выполнении процедурного элемента рецептуры, информацию о специальном оборудовании, комментарии оператора, аварийные сигналы, связанные с производством партии изделий, элементы, связанные с определениями производства партии изделий (рецептура управления, технологическая рецептура, рецептура, связанная с местом производства, общая рецептура, календарная информация о производстве партии изделий), а также другую информацию, необходимую для производства партии изделий (журналы инструктажа, документация технического обслуживания, условия производственной среды).
3.3 отчет, составленный на основе данных серийного производства (batch production record report): Информация, полученная на основе одного или нескольких элементов данных серийного производства (конкретной партии изделий) и адаптированная для печати, представления на экране или отправки в смежную систему.
3.4 спецификации данных серийного производства (batch production record specification): Требования, предъявляемые к коммерческой информации о выполнении работ, и используемые для создания элементов данных (записей) серийного производства или для формирования данных, включаемых в конкретную запись (спецификацию), если указанные данные генерируются путем применения прямой ссылки или извлечения из архива.
Примечание - Указанная информация может включать ее содержание, результаты расчетов и прочие правила, необходимые для идентификации имеющихся данных.
3.5 информация о производстве партии изделий (batch production information): Информация о выполнении работ, регистрируемая в процессе производства партии изделий, а также коммерческая информация, имеющая отношение к производству партии изделий.
Примечание - Информация о производстве партии изделий может относиться к конкретной партии изделий и являться общей для нескольких партий изделий.
4 Описание данных серийного производства
4.1 Общие положения
Настоящий раздел содержит общий обзор данных серийного производства в соответствии с разделом 5 настоящего стандарта. Настоящий стандарт определяет стандартизованную базовую модель данных серийного производства (производства партии изделий). Регистрация данных включает в себя обработку и запись информации о производстве партии изделий и соответствующей коммерческой информации. Регистрация данных необходима для удовлетворения коммерческих потребностей (требований), а их содержание определяется конкретными коммерческими требованиями.
Пример -
Данные производства партии изделий необходимы для документирования:
- факта производства партии изделий;
- хранения и обработки всей партии (части партии) материала;
- действий лиц (группы лиц), связанных с конкретным производством, с конкретной единицей оборудования, конкретным набором оборудования.
Примечание 1 - МЭК 61512-1 и МЭК 61512-2 определяют функции производственной информации и истории производства партии изделий. Они определяют соответствующие типы данных, процедуру разработки абстрактной модели. При этом МЭК 61512-1 и МЭК 61512-2 не определяют формализованную и точную модель производственной информации и данных по истории производства партии изделий. Настоящий стандарт не устанавливает определения указанных терминов, функций производственной информации и истории производства партии изделий.
Настоящий стандарт определяет объектную модель, атрибуты объекта и связи между экземплярами объекта. Они обеспечивают корректное использование структур данных, необходимых для обмена подмножества производственной информации и данных об истории производства партии изделий. Объектную модель ассоциируют с данными о производстве партии изделий. Настоящий стандарт можно использовать в качестве базовой ссылочной модели при создании спецификаций особых технологий обработки данных, необходимых для регистрации данных процессов серийного производства.
В процессе серийного производства может потребоваться использование нескольких систем управления, соответствующих компьютерных систем, а также квалифицированных действий оператора. Может случиться, что информация о серийном производстве окажется распределенной между несколькими компьютерными системами, а часть ее может храниться на бумажных носителях.
Примечание 2 - Термин "производство" подразумевает серийное производство во всех случаях, если не оговорено противное.
Стандартизация данных серийного производства необходима для упрощения принятия решений, поддерживающих специальные интерфейсы и архивы данных, используемые и поддерживаемые работающими компаниями и их поставщиками. Наличие такого стандарта способствует совершенствованию коммуникаций, задействованных внутри отдельной компании, между различными компаниями, а также между компаниями и правительственными (надзорными) органами.
Рисунок 1 иллюстрирует потоки данных, ассоциированные с созданием, технической поддержкой и использованием данных серийного производства. Из всех указанных функций и элементов данных в настоящем стандарте определен только процесс регистрации данных серийного производства. Прочие функции и элементы данных только иллюстрируют соответствующую производственную среду. Данный рисунок не показывает все имеющиеся источники данных и выполняемые функции, связанные с процессом регистрации данных серийного производства.
