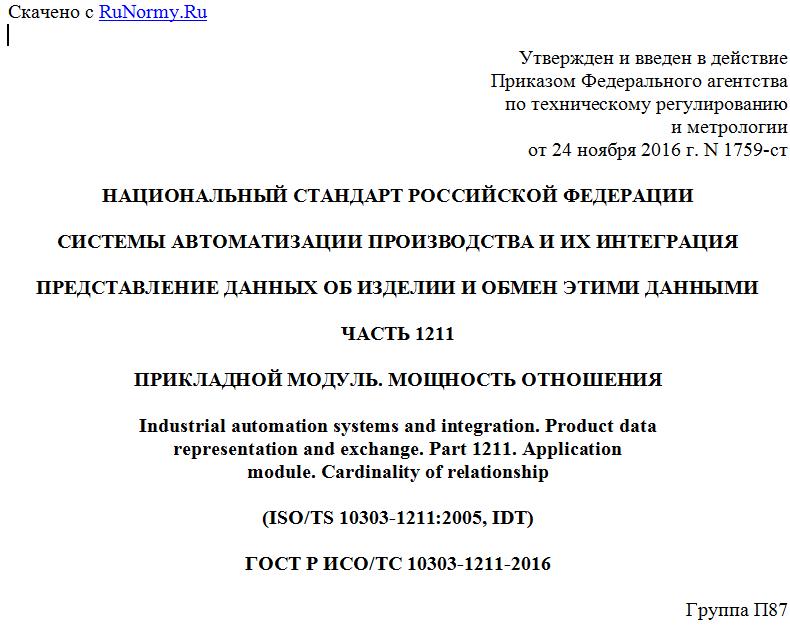

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1211
ПРИКЛАДНОЙ МОДУЛЬ. МОЩНОСТЬ ОТНОШЕНИЯ
Industrial automation systems and integration. Product data
representation and exchange. Part 1211. Application
module. Cardinality of relationship
(ISO/TS 10303-1211:2005, IDT)
ГОСТ Р ИСО/ТС 10303-1211-2016
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 января 2018 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Корпоративные электронные системы" на основе собственного перевода на русский язык англоязычной версии документа, указанного в пункте 4.
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 ноября 2016 г. N 1759-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1211:2005 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1211. Прикладной модуль. Мощность отношения" (ISO/TS 10303-1211:2005 "Industrial automation systems and integration - Product data representation and exchange - Part 1211: Application module: Cardinality of relationship", IDT)
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
В настоящем стандарте специфицирован прикладной модуль для описания мощностей при отображении между классами.
Примеры
1 Отображение "колесо мотоцикла" между:
- классом изделий "мотоцикл" и
- классом изделий "колесо",
которое показывает, что мотоциклы имеют колеса, представлено объектом class_of_composition_of_product.
Мощность для этого отображения будет следующей:
- мотоцикл является целым, содержащим два или три колеса;
- колесо является частью одного или ни одного мотоцикла.
2 Отображение "переднее правое колесо легкового автомобиля" между:
- классом изделий "легковой автомобиль" и
- классом изделий "колесо",
которое показывает, что легковые автомобили имеют передние правые колеса, представлено объектом class_of_composition_of_product.
Мощность для этого отображения будет следующей:
- легковой автомобиль является целым, содержащим одно переднее правое колесо;
- колесо является частью одного или ни одного легкового автомобиля.
3 Отображение "переднее правое колесо легкового автомобиля" между:
- классом изделий "легковой автомобиль" и
- классом изделий "переднее правое колесо",
которое показывает, что легковые автомобили имеют передние правые колеса, представлено объектом class_of_composition_of_product.
Мощность для этого отображения будет следующей:
- легковой автомобиль является целым, содержащим одно переднее правое колесо;
- переднее правое колесо является частью одного или ни одного легкового автомобиля.
В разделе 1 настоящего стандарта определены область применения данного прикладного модуля, а также его функциональность и относящиеся к нему данные.
В разделе 3 приведены термины, определенные в других стандартах комплекса ИСО 10303 и примененные в настоящем стандарте.
В разделе 4 установлены информационные требования к прикладной предметной области с использованием принятой в ней терминологии.
В приложении C дано графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.
Имя типа данных на языке EXPRESS может использоваться для ссылки на сам тип данных либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" либо "экземпляр(ы) объектного типа данных".
Двойные кавычки ("....") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.
1 Область применения
Настоящий стандарт определяет прикладной модуль "Мощность отношения". В область применения настоящего стандарта входят:
- мощности отображений или отношений между классами.
Если между классом A и классом B существует отображение или отношение R, посредством настоящего модуля можно задать:
- возможное количество членов класса B, с которыми могут иметь отношения R различные члены класса A;
- возможное количество членов класса A, с которыми могут иметь отношения R различные члены класса B.
Пример - Каждый член класса "мужчины" имеет отношение "брак" с 0 или 1 членом класса "женщины". В этом примере записывается информация на текущий момент времени и исключены полигамные браки.
Примечания
1 Задание мощности отражает реальный мир, а не ограничения на хранимую информацию. Не все отношения, существующие в реальном мире, необходимо записывать.
2 В диаграмме классов UML задание мощности передается символами в конце строки отношения.
В область применения настоящего стандарта не входит определение отношения или отображения.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты и документы (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему):
ISO/IEC 8824-1:2002, Information technology - Abstract Syntax Notation One (ASN.1): Specification of basic notation (Информационные технологии. Взаимосвязь открытых систем. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации)
ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы)
ISO 10303-11:2004, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS)
ISO 10303-21:2002, Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена)
ISO 10303-202:1996, Industrial automation systems and integration - Product data representation and exchange - Part 202: Application protocol: Associative draughting (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладные протоколы. Ассоциативные чертежи)
ISO/TS 10303-1001:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1001: Application module: Appearance assignment (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида)
ISO/TS 10303-1017:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1017: Application module: Product identification (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017. Прикладной модуль. Обозначение изделия)
ISO/TS 10303-1091:2005, Industrial automation systems and integration - Product data representation and exchange - Part 1091: Application module: Maths space (Системы промышленной автоматизации и интеграция. Представление данных об изделии и обмен данными. Часть 1091. Прикладной модуль: Математическое пространство).
3 Термины и сокращения
3.1 Термины, определенные в ИСО 10303-1
