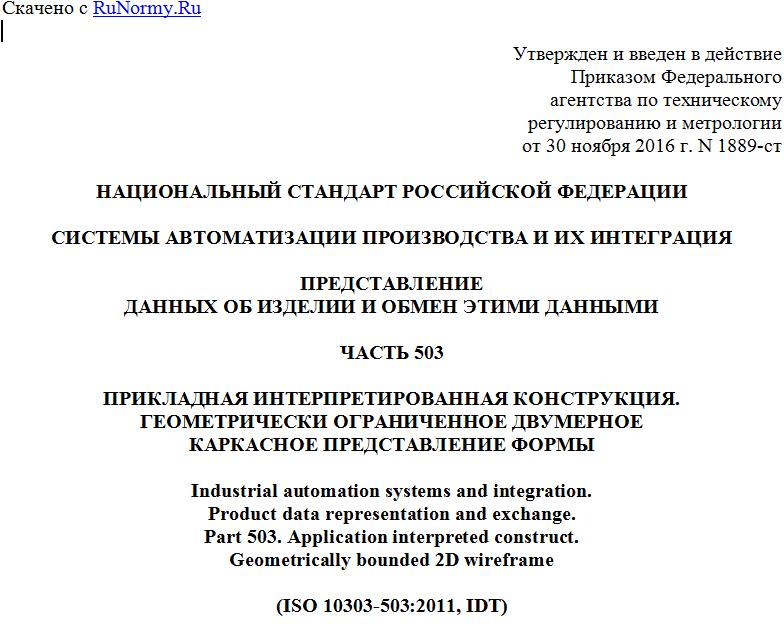

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 ноября 2016 г. N 1889-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ
ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 503
ПРИКЛАДНАЯ ИНТЕРПРЕТИРОВАННАЯ КОНСТРУКЦИЯ.
ГЕОМЕТРИЧЕСКИ ОГРАНИЧЕННОЕ ДВУМЕРНОЕ
КАРКАСНОЕ ПРЕДСТАВЛЕНИЕ ФОРМЫ
Industrial automation systems and integration.
Product data representation and exchange.
Part 503. Application interpreted construct.
Geometrically bounded 2D wireframe
(ISO 10303-503:2011, IDT)
ГОСТ Р ИСО 10303-503-2016
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 января 2018 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным бюджетным учреждением "Консультационно-внедренческая фирма в области международной стандартизации и сертификации "Фирма "ИНТЕРСТАНДАРТ" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2016 г. N 1889-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 10303-503:2011 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 503. Прикладная интерпретированная конструкция. Геометрически ограниченное двумерное каркасное представление формы" (ISO 10303-503:2011 "Industrial automation systems and integration - Product data representation and exchange - Part 503: Application interpreted construct: Geometrically bounded 2D wireframe", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р ИСО/ТС 10303-503-2006
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
В Прикладных интерпретированных конструкциях (ПИК) предоставлено логическое группирование интерпретированных конструкций, обеспечивающих функциональные возможности использования данных об изделии в контексте нескольких предметных областей. Интерпретированная конструкция является общей интерпретацией интегрированных ресурсов, обеспечивающих совместное использование информационных потребностей нескольких Прикладных протоколов.
Настоящий стандарт специфицирует прикладную интерпретированную конструкцию для представления геометрической формы средствами двумерных каркасных моделей, в которых применяются геометрические ограничения.
Технические изменения первого издания настоящей части ИСО 10303 подразделяются на: изменения деклараций на языке EXPRESS, новые декларации на языке EXPRESS, и изменения определений объектных типов данных, определенных средствами языка EXPRESS.
В схеме aic_geometrically_bounded_2d_wireframe были изменены следующие декларации и спецификации импорта на языке EXPRESS:
- geometrically_bounded_2d_wireframe_representation.
1 Область применения
Настоящий стандарт определяет интерпретацию интегрированных ресурсов для удовлетворения требований по представлению двумерной каркасной модели формы с геометрическими ограничениями.
В область применения настоящего стандарта входит:
- точки, определенные в двумерном координатном пространстве;
- определенные в двумерном пространстве координат кривые, которые обрезаны точками или значениями параметра;
- представление единичной каркасной модели или сборочной единицы каркасных моделей.
В область применения настоящего стандарта не входят:
- геометрические примитивы, определенные в трехмерном координатном пространстве;
- кривые, которые не обрезаны и не являются самопересекающимися.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему):
ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы)
ISO 10303-11:2004, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS)
ISO 10303-41, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support (Системы промышленной автоматизации и интеграция. Представление данных о продукции и обмен данными. Часть 41. Интегрированные обобщенные ресурсы. Основополагающие принципы описания и сопровождения изделия)
ISO 10303-42, Industrial automation systems and integration - Product data representation and exchange - Part 42: Integrated generic resource: Geometric and topological representation (Системы промышленной автоматизации и интеграция. Представление данных о продукции и обмен данными. Часть 42. Интегрированные обобщенные ресурсы. Геометрическое и топологическое представление)
ISO 10303-43, Industrial automation systems and integration - Product data representation and exchange - Part 43: Integrated generic resource: Representation structures (Системы промышленной автоматизации и интеграция. Представление данных о продукции и обмен данными. Часть 43. Интегрированные обобщенные ресурсы. Структуры представления)
3 Термины, определения и сокращения
3.1 Термины и определения
3.1.1 Термины, определенные в ИСО 10303-1
В настоящем стандарте применены следующие термины:
- приложение (application);
- прикладная интерпретированная конструкция; ПИК (application interpreted construct; AIC);
- интегрированный ресурс (integrated resource);
- прикладной контекст (application context);
- прикладная интерпретированная модель (application interpreted model);
- прикладной протокол; ПП (application protocol; AP);
- метод реализации (implementation method);
- интерпретация (interpretation);
- модель (model);
- изделие (product);
- данные об изделии (product data).
3.2 Сокращения
В настоящем стандарте применены следующие сокращения:
ПП - прикладной протокол;
ПИК - Прикладная интерпретированная конструкция;
URL - унифицированный указатель информационного ресурса.
4 Сокращенный листинг на языке EXPRESS
В настоящем разделе с помощью языка EXPRESS, определение которого содержится в ИСО 10303-11, определены информационные требования, которые должны выполняться программными реализациями. Далее представлен фрагмент EXPRESS-декларации, с которой начинается описание схемы aic_geometrically_bounded_2d_wireframe. В схеме использованы элементы из интегрированных ресурсов и содержатся типы данных, уточнения объектов и функции, специфичные для настоящего стандарта.
EXPRESS-спецификация:
*)
SCHEMA aic_geometrically_bounded_2d_wireframe;
USE FROM geometric_model_schema -- ISO 10303-42
(geometric_curve_set,
