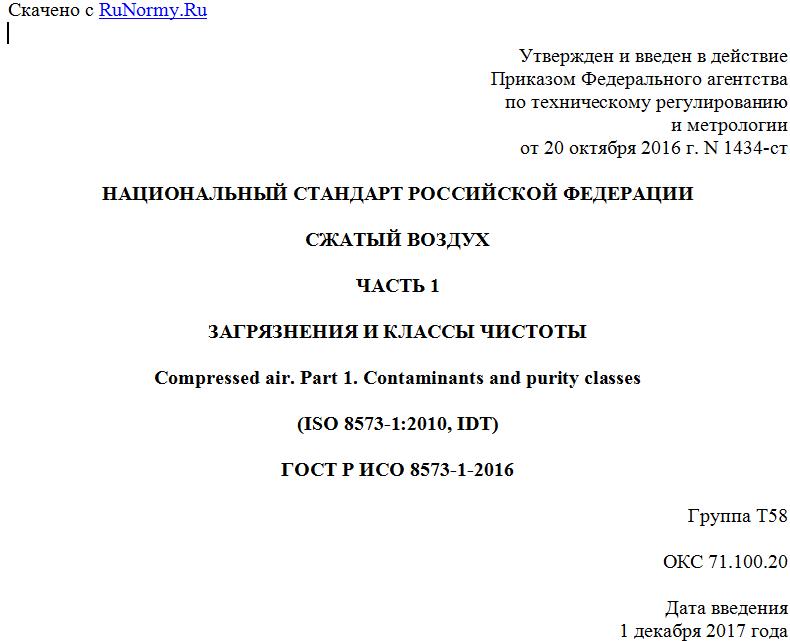

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 20 октября 2016 г. N 1434-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СЖАТЫЙ ВОЗДУХ
ЧАСТЬ 1
ЗАГРЯЗНЕНИЯ И КЛАССЫ ЧИСТОТЫ
Compressed air. Part 1. Contaminants and purity classes
(ISO 8573-1:2010, IDT)
ГОСТ Р ИСО 8573-1-2016
Группа Т58
ОКС 71.100.20
Дата введения
1 декабря 2017 года
Предисловие
1 ПОДГОТОВЛЕН Общероссийской общественной организацией "Ассоциация инженеров по контролю микрозагрязнений" (АСИНКОМ) и Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД") при участии ООО "ЭНСИ" на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 184 "Обеспечение промышленной чистоты"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2016 г. N 1434-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 8573-1:2010 "Сжатый воздух. Часть 1. Загрязнения и классы чистоты" (ISO 8573-1:2010 "Compressed air - Part 1: Contaminants and purity classes", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р ИСО 8573-1-2005
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт является основной частью комплекса стандартов ИСО 8573. Он устанавливает порядок классификации основных загрязнений в системах сжатого воздуха и порядок учета других загрязнений в дополнение к указанной классификации.
В приложении A настоящего стандарта приведено руководство для пользователей по ряду аспектов классификации и связанным с ними методам контроля.
Комплекс стандартов ИСО 8573 разработан техническим комитетом ИСО/ТК 118 "Компрессоры, пневматические инструменты и оборудование", подкомитет ПК 4 "Требования к чистоте сжатого воздуха и методам его получения" (ISO/TC 118, Compressors and pneumatic tools, machines and equipment, Subcommittee SC 4, Compressed air purity specification and compressed air treatment equipment).
Настоящий стандарт заменяет ГОСТ Р ИСО 8573-1-2005 с внесением технических изменений, включая корректировку ИСО 8573-1:2001/Cor.1:2002.
Комплекс стандартов ИСО 8573 состоит из следующих частей под общим названием "Сжатый воздух":
- часть 1. Загрязнения и классы чистоты;
- часть 2. Методы контроля содержания масел в виде аэрозолей;
- часть 3. Методы контроля влажности;
- часть 4. Методы контроля содержания твердых частиц;
- часть 5. Методы контроля содержания паров масла и органических растворителей;
- часть 6. Методы контроля загрязнения газами;
- часть 7. Метод контроля загрязнения жизнеспособными микроорганизмами;
- часть 8. Методы определения массовой концентрации твердых частиц;
- часть 9. Методы определения содержания воды в жидкой фазе.
1. Область применения
Настоящий стандарт устанавливает классы чистоты сжатого воздуха по частицам, загрязнениям водой или маслами независимо от точки в системе сжатого воздуха, для которой требования к воздуху или параметры заданы.
Стандарт содержит как общие данные о загрязнениях в системах сжатого воздуха, так и ссылки на другие части комплекса стандартов ИСО 8573, по которым проводится контроль чистоты сжатого воздуха или задаются требованиям к чистоте.
Дополнительно к указанным выше загрязнениям частицами, водой или маслами настоящий стандарт дает определения загрязнений газами и жизнеспособными микроорганизмами.
Приложение A дает руководство по применению настоящего стандарта.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ISO 7183 Compressed-air dryers - Specification and testing (Осушители сжатого воздуха. Технические условия и методы испытаний)
ISO 8573-2 Compressed air - Part 2: Test methods for oil aerosol content (Сжатый воздух. Часть 2. Методы контроля содержания масел в виде аэрозолей)
ISO 8573-3 Compressed air - Part 3: Test methods for measurement of humidity (Сжатый воздух. Часть 3. Методы контроля влажности)
ISO 8573-4 Compressed air - Part 4: Test methods for solid particle content (Сжатый воздух. Часть 4. Методы контроля содержания твердых частиц)
ISO 8573-5 Compressed air - Part 5: Test methods for oil vapour and organic solvent content (Сжатый воздух. Часть 5. Методы контроля содержания паров масла и органических растворителей)
ISO 8573-6 Compressed air - Part 6: Test methods for gaseous contaminant content (Сжатый воздух. Часть 6. Методы контроля загрязнения газами)
ISO 8573-7 Compressed air - Part 7: Test method for viable microbiological contaminant content (Сжатый воздух. Часть 7. Метод контроля загрязнения жизнеспособными микроорганизмами)
ISO 8573-8 Compressed air - Part 8: Test methods for solid particle content by mass concentration (Сжатый воздух. Часть 8. Методы определения массовой концентрации твердых частиц)
ISO 8573-9 Compressed air - Part 9: Test methods for liquid water content (Сжатый воздух. Часть 9. Методы определения содержания воды в жидкой фазе)
3. Термины и определения
В настоящем стандарте использованы следующие термины с соответствующими определениями, установленными ИСО 7183, ИСО 8573-7, а также следующие термины:
3.1 аэрозоль (aerosol): Взвесь в газовой среде твердых или жидких частиц, а также частиц в многофазной форме (твердой и жидкой) с незначительной скоростью осаждения.
3.2 агломерат (agglomerate): Скопление, состоящее из двух или более частиц, соединенных любым образом.
3.3 смазка/охладитель (lubricant/coolant): Жидкость, служащая для снижения трения в компрессоре или для отвода тепла.
3.4 точка росы (dewpoint): Температура, при которой начинается конденсация водяного пара из воздуха.
3.5 углеводород (hydrocarbon): Органическое соединение, состоящее, в основном, из водорода и углерода.
3.6 микробиологические загрязнения (microbiological contaminants): Жизнеспособные колониеобразующие единицы (бактерии, грибы или дрожжи).
3.7 масло (oil): Смесь углеводородов, состоящих из шести или более атомов углерода (C6+).
3.8 частица (particle): Твердый или жидкий дискретный объект с малой массой.
3.9 размер частицы, d (particle size, d): Наибольшее расстояние между наружными границами частицы.
3.10 точка росы при определенном давлении (pressure dewpoint): Значение точки росы при заданной величине давления воздуха.
3.11 относительное давление водяного пара, относительная влажность (relative water vapour pressure, relative humidity): Отношение парциального давления водяного пара к давлению насыщенного пара при той же температуре.
3.12 пар (vapour): Газ с температурой ниже критической, при которой он может перейти в жидкую фазу при изотермическом сжатии.
4. Стандартные условия
Условия, при которых определяют объем газа, должны соответствовать следующим значениям:
- температура воздуха .............................................................. 20 °C
- абсолютное давление воздуха .............................................. 100 кПа = 1 бар
- относительное давление водяного пара ............................. 0
5. Классы чистоты сжатого воздуха
5.1 Общие положения
Стандарт предусматривает классификацию чистоты сжатого воздуха по трем основным видам загрязнений: твердым частицам, воде и маслу.
Классы чистоты сгруппированы в ряды по каждому виду загрязнений. Границы классификации приняты по практическим наблюдениям.
При необходимости следует задавать допустимые концентрации других загрязнений непосредственно или включать их в параметры системы сжатого воздуха (6.4).
5.2 Классы чистоты по частицам
Классы чистоты сжатого воздуха по твердым частицам приведены в таблице 1. Контроль следует выполнять по ИСО 8573-4 и, при необходимости, ИСО 8573-8.
Таблица 1
Классы чистоты сжатого воздуха по частицам
Класс <a> Предельно допустимое число частиц в 1 м3 в зависимости от размеров частиц, d <b>
0,1 мкм < d <= 0,5 мкм 0,5 мкм < d <= 1,0 мкм 1,0 мкм < d <= 5,0 мкм
0 В соответствии с требованиями пользователя или поставщика оборудования, но более жесткие, чем для класса 1
1 <= 20 000 <= 400 <= 10
2 <= 400 000 <= 6 000 <= 100
3 Не задается <= 90 000 <= 1 000
