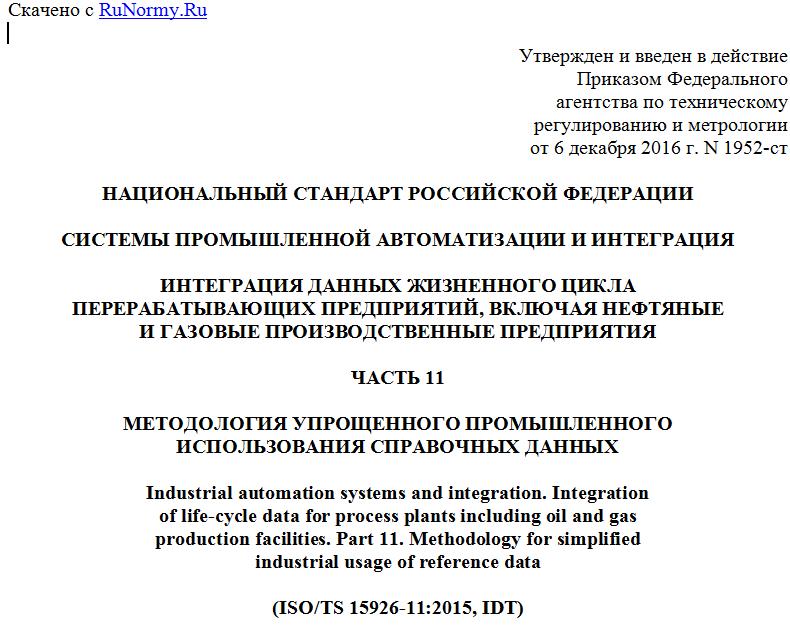

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 декабря 2016 г. N 1952-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ ПРОМЫШЛЕННОЙ АВТОМАТИЗАЦИИ И ИНТЕГРАЦИЯ
ИНТЕГРАЦИЯ ДАННЫХ ЖИЗНЕННОГО ЦИКЛА
ПЕРЕРАБАТЫВАЮЩИХ ПРЕДПРИЯТИЙ, ВКЛЮЧАЯ НЕФТЯНЫЕ
И ГАЗОВЫЕ ПРОИЗВОДСТВЕННЫЕ ПРЕДПРИЯТИЯ
ЧАСТЬ 11
МЕТОДОЛОГИЯ УПРОЩЕННОГО ПРОМЫШЛЕННОГО
ИСПОЛЬЗОВАНИЯ СПРАВОЧНЫХ ДАННЫХ
Industrial automation systems and integration. Integration
of life-cycle data for process plants including oil and gas
production facilities. Part 11. Methodology for simplified
industrial usage of reference data
(ISO/TS 15926-11:2015, IDT)
ГОСТ Р 57323-2016/ISO/TS 15926-11:2015
ОКС 25.040.40
75.020
Дата введения
1 июня 2017 года
Предисловие
1 ПОДГОТОВЛЕН ООО "НИИ экономики связи и информатики "Интерэкомс" (ООО "НИИ "Интерэкомс") на основе собственного перевода на русский язык англоязычной версии международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 100 "Стратегический и инновационный менеджмент"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2016 г. N 1952-ст
4 Настоящий стандарт идентичен международному документу ISO/TS 15926-11:2015 "Системы промышленной автоматизации и интеграция. Интеграция данных жизненного цикла перерабатывающих предприятий, включая нефтяные и газовые производственные предприятия. Часть 11. Методология упрощенного промышленного использования справочных данных" (ISO/TS 15926-11:2015 "Industrial automation systems and integration - Integration of life-cycle data for process plants including oil and gas production facilities - Part 11: Methodology for simplified industrial usage of reference data", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
ИСО 15926 является комплексом международных стандартов, устанавливающим способы представления информации жизненного цикла перерабатывающих предприятий, включая нефтяные и газовые производственные предприятия. Данное представление определяется основополагающей концептуальной моделью данных, которая может использоваться в качестве основы для баз данных совместного пользования и хранилищ данных. Данная модель предназначена для использования совместно со справочными данными, то есть стандартными экземплярами, которые представляют информацию, являющуюся общей для пользователей или производственных объектов, либо и тех и других вместе. Поддержка деятельности в рамках жизненного цикла зависит от использования конкретных справочных данных совместно с моделью данных.
Настоящий стандарт акцентирует внимание на упрощенной реализации вышеупомянутой модели данных в контексте технических данных обрабатывающей промышленности, включая нефтяную, газовую и энергетическую промышленность, и предназначен для разработчиков процессов управления конфигурацией систем и систем управления в целом.
Настоящий стандарт дает возможность представить модель продукции с помощью RDF-триплетов (в некоторых источниках встречается термин "RDF-троек"), именованных RDF-графов, и стандартизованного набора взаимосвязей на естественных языках, реализованных в табличном виде, которыми можно легко обмениваться и использовать для практического применения в промышленности.
В настоящем стандарте рассматриваются следующие, наиболее актуальные для промышленности аспекты.
- Триплеты (тройные взаимосвязи) абсолютно доступны для понимания инженером, чтобы он мог интерпретировать модель продукции. Это было доказано Судостроительной группой NL Ship Building Group, которая разработала на основе языков Gellish/RDF практическую реализацию стандартизированного обмена данными о продукции для оборудования фирмы HVAC на ежедневной основе.
- Стандартные спецификации API, NORSOK и т.п., используемые в промышленности для насосов, компрессоров и другого оборудования, поддерживаются моделью продукции на основе Gellish/RDF, позволяющей промышленным предприятиям как работать с их конкретными спецификациями, так и обмениваться данными стандартизированным образом в соответствии с настоящим стандартом. Это подтверждено Компрессорной группой ICAAMC (International Compressed Air & Allied Machinery Committee) в рамках пилотного проекта по разработке спецификаций API 617.
- Данный подход использовался в нескольких проектах, например в проекте Pearl для нефтегазовой промышленности.
- Настоящий стандарт может использоваться совместно с методологией шаблонов, используемой в ИСО/ТС 15926-7 и ИСО/ТС 15926-8, например в проекте IIP компании FIATECH. Это поможет инженерам легче понимать содержание подобных проектов.
- Генеральный подрядчик (EPC - контрактор) использовал проект настоящего стандарта в различных туннельных проектах для решения задач информационного моделирования при системном проектировании объектов, которые требовались для голландских органов власти. Благодаря применению настоящего стандарта совместно с ИСО/МЭК 15288 выполнение этой задачи стало возможным. Также была построена система измерения/оценки эксплуатационных характеристик туннельных установок, где методология настоящего стандарта использовалась с целью подтверждения полученных результатов для Министерства транспорта Нидерландов (в качестве доказательной базы).
1 Область применения
Настоящий стандарт обеспечивает возможность создания гибких моделей представления знаний о продукции, которыми можно обмениваться при построении цепочек поставок производственного предприятия путем комбинирования RDF-триплетов на основе именованных графов, словарей справочных данных и стандартизированного набора взаимосвязей.
Настоящий стандарт может использоваться совместно со словарями справочных данных ИСО 15926 и предназначен для нефтяных, газовых, обрабатывающих и энергетических отраслей промышленности.
Настоящий стандарт содержит положения, касающиеся:
- деятельности обрабатывающих предприятий в соответствии с ИСО 15926-1;
- использования RDF-триплетов, представляющих собой утверждения (выражения) в соответствии с ИСО 15926;
- исходных наборов взаимосвязей, необходимых для представления жизненного цикла обрабатывающих предприятий;
- правил использования именованных RDF-графов для представления и обмена данными о продукции;
- примеров возможных вариантов использования.
Область применения настоящего стандарта не распространяется на:
- определение библиотек справочных данных;
- синтаксические структуры и формат реализации моделей данных о продукции и/или экземпляров данных;
- какие-либо методы и руководства, кроме именованных RDF-графов, для реализации в соответствии с ИСО 15926-2.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на следующий стандарт.
ISO/TS 15926-4, Industrial automation systems and integration - Integration of lifecycle data for process plants including oil and gas production facilities - Part 4: Initial reference data (Системы промышленной автоматизации и интеграция. Интеграция данных жизненного цикла перерабатывающих предприятий, включая нефтяные и газовые производственные предприятия. Часть 4. Исходные справочные данные).
3 Термины, определения и сокращения
3.1 Термины и определения
В настоящем стандарте используются следующие термины с соответствующими определениями.
3.1.1 класс (class): Категория или разделение объектов на основе одного или более критериев для включения или исключения.
Примечание - Класс не обязательно включает какие-либо известные члены (объекты, соответствующие критерию членства).
[ИСО 15926-1:2004, определение 3.1.1]
3.1.2 данные характеристик (characteristic data): Описание объекта в соответствии с описанием класса, к которому он относится, и совокупность значений свойств этого объекта.
Примечание - В модели данных стандартов ИСО 13584, ИСО 15926, ИСО 22745, ИСО 13399 и ИСО/ТС 29002 включены данные характеристик. В некоторых случаях используется термин "характеристические данные".
[ИСО 8000-2:2012, определение 7.2]
3.1.3 данные (data): Предоставление информации в формальном виде, пригодном для передачи, интерпретации или обработки людьми или компьютерами.
[ИСО 10303-1:1994, определение 3.2.14]
3.1.4 формальный синтаксис (formal syntax): Спецификация правильных предложений формального языка с применением формальной грамматики.
Примечание - Формальный язык - это машинно-интерпретируемый язык.
Пример 1 - Определение типа документа (DTD) по системе XML - это пример формального синтаксиса.
Пример 2 - ИСО 10303-21 включает в себя формальный синтаксис по форме WSN, который применяется во всех физических файлах этого документа.
[ИСО 8000-2:2012, определение 6.1]
3.1.5 информация (information): Факты, понятия или инструкции.
[ИСО 10303-1:1994, определение 3.2.20]
3.1.6 именованный граф (Named Graph): Основная концепция архитектуры семантической паутины (Semantic Web), в которой набор утверждений (граф) Среды описания ресурса (триплетов RDF) идентифицирован с помощью уникального унифицированного идентификатора ресурса (URI).
