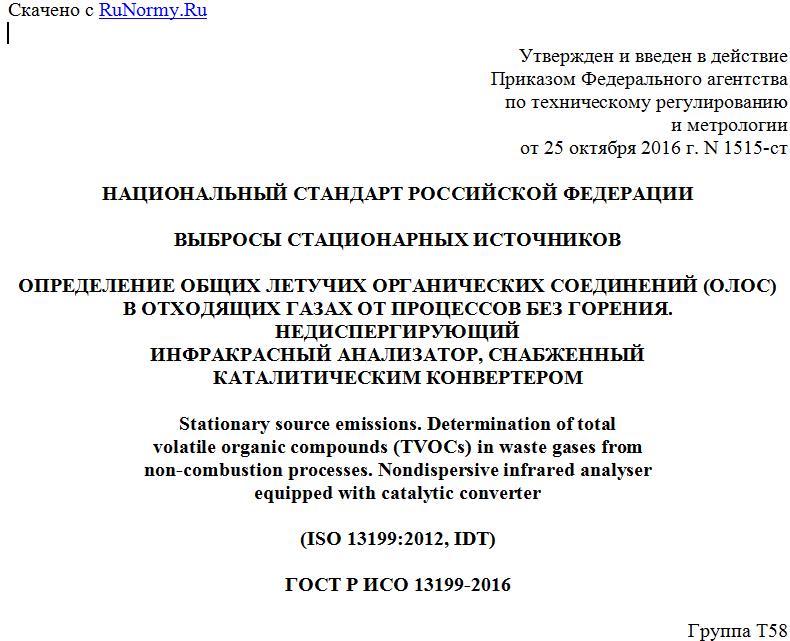

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 25 октября 2016 г. N 1515-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВЫБРОСЫ СТАЦИОНАРНЫХ ИСТОЧНИКОВ
ОПРЕДЕЛЕНИЕ ОБЩИХ ЛЕТУЧИХ ОРГАНИЧЕСКИХ СОЕДИНЕНИЙ (ОЛОС)
В ОТХОДЯЩИХ ГАЗАХ ОТ ПРОЦЕССОВ БЕЗ ГОРЕНИЯ. НЕДИСПЕРГИРУЮЩИЙ
ИНФРАКРАСНЫЙ АНАЛИЗАТОР, СНАБЖЕННЫЙ
КАТАЛИТИЧЕСКИМ КОНВЕРТЕРОМ
Stationary source emissions. Determination of total
volatile organic compounds (TVOCs) in waste gases from
non-combustion processes. Nondispersive infrared analyser
equipped with catalytic converter
(ISO 13199:2012, IDT)
ГОСТ Р ИСО 13199-2016
Группа Т58
ОКС 13.040.40
Дата введения
1 декабря 2017 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 457 "Качество воздуха"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 октября 2016 г. N 1515-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 13199:2012 "Выбросы стационарных источников. Определение общих летучих органических соединений (ОЛОС) в отходящих газах от процессов без горения. Недиспергирующий инфракрасный анализатор, снабженный каталитическим конвертером" (ISO 13199:2012 "Stationary source emissions - Determination of total volatile organic compounds (TVOCs) in waste gases from non-combustion processes - Nondispersive infrared analyser equipped with catalytic converter", IDT).
Международный стандарт разработан Техническим комитетом TC 146/SC 1.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Летучие органические соединения (ЛОС) играют значительную роль в химических процессах в атмосфере, особенно в образовании фотохимических окислителей и/или озона (O3) и взвешенных твердых частиц (ВТЧ), которые, как известно, негативно воздействуют на здоровье человека и на биологические системы в целом. Существует много стран, где их содержание в атмосфере близко или выше уровня, установленного Всемирной организацией здравоохранения (ВОЗ) для стандартов по охране окружающей среды в каждой стране. В связи с этим необходимо сократить выбросы ЛОС различными антропогенными источниками.
Для того чтобы управлять выбросами ЛОС от стационарных источников, необходимо оценить количество ЛОС, выделяемых от установок предприятий, в которых используют органические растворители, а также другие химические вещества, участвующие в процессах окрашивания, печати, очистки и обезжиривания.
Для управления сокращением выбросов предприятиями необходима методика непрерывного и точного измерения общего содержания ЛОС (ОЛОС) в отходящих газах, выделяемых в атмосферный воздух через трубу, которая являлась бы простой в эксплуатации и обслуживании. Метод измерений, основанный на использовании недиспергирующего инфракрасного (НДИК) анализатора, оборудованного каталитическим конвертером для окисления ОЛОС в углекислый газ CO2, имеет некоторые преимущества по сравнению с методами измерения, при которых используют пламенно-ионизационный детектор (ПИД) и газовый хроматограф (ГХ) с ПИД, а именно:
a) возможность работы с высокой степенью безопасности, поскольку не используются открытое пламя и водород;
b) коэффициенты чувствительности детектора для индивидуальных ЛОС не отличаются друг от друга;
c) не наблюдается мешающее влияние кислорода.
Следует отметить, однако, что этот метод не применяется для измерения ОЛОС в отходящих газах, образующихся в процессах горения.
1 Область применения
Настоящий стандарт устанавливает общие положения, основные критерии эффективности и процедуры обеспечения качества/контроля качества (ОК/КК) для автоматического метода измерения содержания общих летучих органических соединений (ОЛОС) в отходящих газах стационарных источников с использованием анализатора недисперсионного поглощения в инфракрасной области спектра (НДИК), оборудованного каталитическим конвертером, который окисляет ЛОС в углекислый газ CO2.
Этот метод применяется при измерении выбросов ОЛОС, образующихся в процессах без горения. Он позволяет проводить непрерывный мониторинг с использованием стационарных измерительных систем, а также периодические измерения выбросов ОЛОС.
Метод был испытан в отношении процессов окраски и печати, в которых содержание ОЛОС в отходящих газах составляло приблизительно от 70 до 600 мг/м3.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ISO 9169:2006, Air quality - Definition and determination of performance characteristics of an automatic measuring system (Качество воздуха. Выявление и определение характеристик методик выполнения измерений)
ISO 14956, Air quality - Evaluation of the suitability of a measurement procedure by comparison with a required measurement uncertainty (Качество воздуха. Оценка применимости методики выполнения измерений на основе степени ее соответствия требованиям к неопределенности измерения)
ISO 20988, Air quality - Guidelines for estimating measurement uncertainty (Качество воздуха. Руководящие указания для оценки неопределенности измерения)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 автоматическая измерительная система; АИС (automatic measuring system; AMS): Измерительная система, контактирующая с отходящим газом в условиях исследования, выдающая на выходе сигнал, пропорциональный физическим единицам измерения определяемой величины в автоматическом режиме.
Примечания
1 Адаптировано по ИСО 9169:2006, статья 2.1.2.
2 В рамках настоящего стандарта АИС представляет собой систему непрерывного или периодического измерения и регистрации массовой концентрации ОЛОС в отходящих газах, которую можно закрепить на трубе.
3.2
анализатор (analyser): Аналитический блок экстракционной АИС или АИС для измерений без отбора проб. (ИСО 12039:2001 [3], статья 3.3)
3.3 калибровка автоматической измерительной системы (calibration of an automatic measuring system): Процедура установления статистической зависимости значений измеряемой величины, полученных автоматической измерительной системой, и соответствующих значений, полученных независимым методом измерения, осуществленного одновременно в той же самой точке измерения.
3.4 мешающее влияние (interference): Отрицательный или положительный эффект на отклик измерительной системы, возникающий из-за компонента пробы, который не является измеряемой величиной.
3.5
мешающий компонент, мешающее вещество (interferent, interfering substance): Вещество, находящееся в массе исследуемого воздуха, влияющее на отклик системы и не являющееся измеряемой величиной. [ИСО 9169:2006, статья 2.1.12]
3.6
несоответствие (lack of fit): Систематическое отклонение в пределах диапазона применения между опорным значением сертифицированного стандартного образца, используемого для валидации измерительной системы, и соответствующим результатом измерения, произведенного измерительной системой. [ИСО 9169:2006, статья 2.2.9]
3.7 массовая концентрация (mass concentration): Содержание определяемого вещества в отходящем газе, выраженное через отношение массы компонента к объему смеси.
Примечания
1 Адаптировано по ИСО 12039:2001 [3], 3.10.
2 Массовую концентрацию обычно выражают в миллиграммах на кубический метр (мг/м3).
3.8
измеряемая величина (measurand): Конкретная величина, подвергающаяся измерению. (Руководство ИСО/МЭК 98-3:2008 [4], статья B.2.9)
Пример - Массовая концентрация ОЛОС (мг/м3) в отходящих газах.
3.9 рабочая характеристика (performance characteristic): Одна из количественных характеристик оборудования, определяющая качество и эффективность его работы.
Примечание - Рабочие характеристики могут быть описаны значениями, допустимыми пределами или диапазонами.
3.10
период работы в автоматическом режиме (period of unattended operation): Максимальный интервал времени, в течение которого рабочие характеристики остаются в пределах предопределенного диапазона без внешнего обслуживания, например без дозаправки и регулирования. [ИСО 9169:2006, статья 2.2.11]
Примечание - Период оставленной без присмотра операции часто называют интервалом обслуживания.
3.11 время пребывания (residence time): Период времени, в течение которого отобранный газ будет транспортироваться от входного отверстия зонда к
