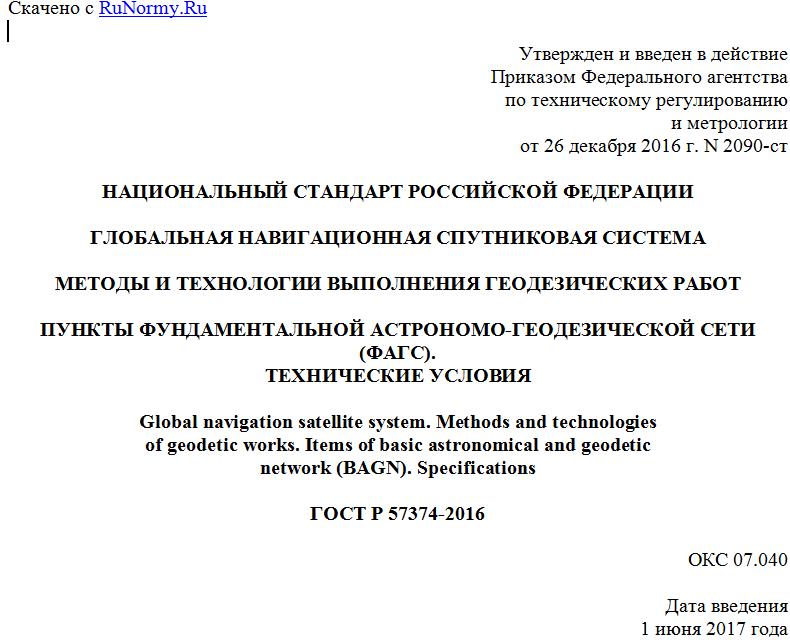

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 26 декабря 2016 г. N 2090-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГЛОБАЛЬНАЯ НАВИГАЦИОННАЯ СПУТНИКОВАЯ СИСТЕМА
МЕТОДЫ И ТЕХНОЛОГИИ ВЫПОЛНЕНИЯ ГЕОДЕЗИЧЕСКИХ РАБОТ
ПУНКТЫ ФУНДАМЕНТАЛЬНОЙ АСТРОНОМО-ГЕОДЕЗИЧЕСКОЙ СЕТИ (ФАГС).
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Global navigation satellite system. Methods and technologies
of geodetic works. Items of basic astronomical and geodetic
network (BAGN). Specifications
ГОСТ Р 57374-2016
ОКС 07.040
Дата введения
1 июня 2017 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением "Федеральный научно-технический центр геодезии, картографии и инфраструктуры пространственных данных" (ФГБУ "Центр геодезии, картографии и ИПД")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 363 "Радионавигация"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 декабря 2016 г. N 2090-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на методы и технологии выполнения геодезических работ на пунктах фундаментальной астрономо-геодезической сети (ФАГС) и устанавливает технические условия к ним.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 22268-76 Геодезия. Термины и определения
ГОСТ Р 8.563-2009 Государственная система обеспечения единства измерений. Методики (методы) измерений
ГОСТ Р 53864-2010 Глобальная навигационная спутниковая система. Сети геодезические спутниковые. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 53864, ГОСТ 22268.
3.2 Сокращения
В настоящем стандарте применены следующие сокращения:
ГГС - государственная геодезическая сеть;
ГЛОНАСС - глобальная навигационная спутниковая система Российской Федерации;
ГНСС - глобальная навигационная спутниковая система;
РСДБ - радиоинтерферометрия со сверхдлинными базами;
СК-95 - единая государственная система геодезических координат 1995 г.;
СКП - среднеквадратическая погрешность;
GPS - глобальная навигационная спутниковая система Соединенных Штатов Америки;
PDOP - геометрический фактор точности определения местоположения потребителя ГНСС в пространстве;
RINEX - независимый от навигационной аппаратуры обмен (формат обмена данными).
4. Технические требования
4.1 Характеристики ФАГС
4.1.1 ФАГС предназначена для установления и распространения единой геоцентрической системы координат на всю территорию страны, поддержания ее на уровне современных и перспективных требований, эфемеридного обеспечения искусственных спутников Земли систем ГЛОНАСС и GPS.
4.1.2 Пункты ФАГС создают в соответствии с требованиями, установленными в настоящем стандарте.
4.1.3 Пункты ФАГС подразделяются на постоянно действующие и периодически определяемые.
4.1.4 Основными параметрами пунктов ФАГС являются:
- расстояние между пунктами;
- среднеквадратическая погрешность взаимного положения пунктов в плане и по высоте;
- среднеквадратическая погрешность определения геоцентрических координат пунктов.
4.1.5 Плотность пунктов ФАГС должна составлять примерно один пункт на 1 000 000 кв. км при расстоянии между смежными пунктами (800 - 1000) км.
4.1.6 Пространственное положение пунктов ФАГС определяется методами спутниковых ГЛОНАСС и GPS определений в общеземной системе координат относительно центра масс Земли с погрешностью не более 10 см, а СКП взаимного положения любых пунктов ФАГС должна быть не более в плане - 2 см, по высоте - 3 см.
4.1.7 На пункте ФАГС определяют значение абсолютной силы тяжести по программе определения фундаментальных гравиметрических пунктов.
На всех центрах пункта ФАГС определяют значения нормальной высоты. Нормальную высоту получают из нивелирования I или II класса точности не менее, чем от двух реперов линий нивелирования I или II класса.
4.1.8 На всех центрах пункта ФАГС определяют координаты в системе СК-95. Передача координат осуществляется путем выполнения спутниковых, включающих два пункта триангуляции ГГС 1 - 4 класса.
4.1.9 Каждый пункт ФАГС представляет собой локальную сеть, состоящую из шести центров:
- основного;
- двух рабочих;
- двух контрольных;
- гравиметрического.
4.2 Требования к местоположению пунктов ФАГС
4.2.1 Пункты ФАГС организуют на базе существующих зданий обсерваторий, научных или производственных организаций.
4.2.2 При создании пункта ФАГС и организации на нем постоянных спутниковых наблюдений должны быть выполнены следующие условия:
- размещение спутниковых приемников в отапливаемых помещениях с температурой воздуха в них не ниже 16 °C;
- удаленность приемника от антенны, установленной на крыше здания, не должна превышать 3 м;
- возможность установки не менее двух антенн;
- отсутствие экранирующих антенны препятствий на углах, наклона более 10°;
- отсутствие активных помех на частотах, близких частотам спутниковых сигналов;
- наличие технических средств связи (интернет по выделенной линии) для передачи измерительной информации;
- возможность проведения измерений силы тяжести абсолютными гравиметрами;
- возможность заложения контрольных центров.
4.2.3 Расстояние от рабочего центра до контрольных центров не должно превышать 4 км.
4.2.4 Расстояние основного центра от рабочего не должно превышать 0,5 км.
4.2.5 Взаимное положение центров локальной сети должно контролироваться с погрешностью не более 2 мм. Возможные изменения положений центров антенн за весь период работы не должны превышать 3 мм в плане и по высоте.
4.3 Требования к закреплению пунктов ФАГС
4.3.1 Все вновь создаваемые пункты ФАГС закрепляют на местности специальными центрами, обеспечивающими их сохранность и устойчивость в плане и по высоте в течение длительного времени.
4.3.2 Каждый пункт ФАГС закрепляют на местности локальной сетью, состоящей из системы центров:
- основной центр, который является основным носителем координат;
- рабочий центр, состоящий из двух центров, на одном из которых устанавливают антенну и ведут непрерывные наблюдения;
- контрольный центр (не менее двух) для выполнения работ для контроля стабильности положения основного и рабочего центров;
- центр, на котором выполняются гравиметрические измерения.
4.3.3 Рабочие центры пунктов ФАГС (рисунок А.1, приложение А) располагают на зданиях (на основных несущих элементах кирпичных, бетонных и железобетонных зданий, построенных не менее, чем за 7 лет до установки центров).
Конструкция рабочих центров должна обеспечивать стабильное положение с погрешностью 1 мм и иметь приспособление для принудительного центрирования.
4.3.4 Центры пунктов ФАГС в зависимости от физико-географических условий расположения различаются конструкцией закрепления на местности основного и контрольных центров пунктов.
Примеры основного или контрольного центров приведены в приложении А (рисунки А.2 и А.3).
Верхняя часть вновь заложенных центров, кроме центров для районов многолетнего промерзания, должна заканчиваться плитой принудительного центрирования.
В качестве контрольных центров могут быть использованы центры триангуляции 1 - 4 классов и репера нивелирных ходов 1 - 3 классов, расположенных в пределах 4 км от рабочего центра.
4.4 Требования к измерительной аппаратуре ФАГС
4.4.1 Для выполнения наблюдений пункт ФАГС должен быть оснащен:
- двухчастотной геодезической спутниковой аппаратурой, работающей по сигналам спутников ГЛОНАСС и GPS;
- стандартом частоты и времени;
