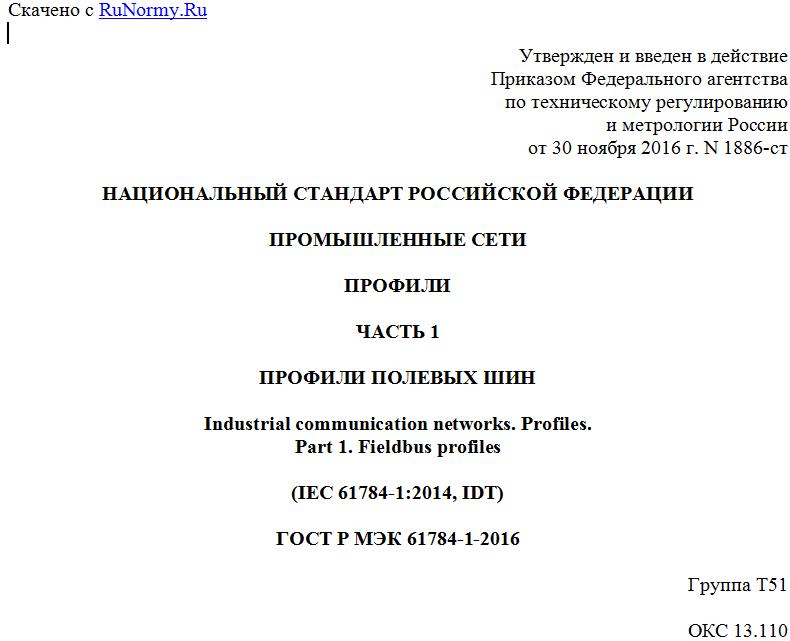

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии России
от 30 ноября 2016 г. N 1886-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОМЫШЛЕННЫЕ СЕТИ
ПРОФИЛИ
ЧАСТЬ 1
ПРОФИЛИ ПОЛЕВЫХ ШИН
Industrial communication networks. Profiles.
Part 1. Fieldbus profiles
(IEC 61784-1:2014, IDT)
ГОСТ Р МЭК 61784-1-2016
Группа Т51
ОКС 13.110
Дата введения
1 января 2018 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Корпоративные электронные системы" на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 58 "Функциональная безопасность"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии России от 30 ноября 2016 г. N 1886-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61784-1:2014 "Промышленные сети. Профили. Часть 1. Профили полевых шин" (IEC 61784-1:2014 "Industrial communication networks - Profiles - Part 1: Fieldbus profiles", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт рассматривает набор коммуникационных профилей (CP) в соответствии с их определением в ИСО/МЭК ТО 10000-1. Необходимость определения семейств протоколов, совместно представленных в сериях МЭК 61158, возникла в результате международной унификации доступных на рынке технологий полевых шин. Точнее говоря, эти профили помогают корректно установить соответствие с требованиями серий МЭК 61158 и избежать распространения альтернативных реализаций, которые ограничили бы их использование, ясность и понимание. Дополнительные профили, связанные с конкретными проблемами рынка, такими как функциональная безопасность или защита информации, могут стать предметом будущих частей настоящего стандарта.
Настоящий стандарт рассматривает несколько семейств коммуникационных профилей (CPF), которые определяют один или более коммуникационных профилей. Строго говоря, такие профили определяют подмножества протоколов серий МЭК 61158, используя протоколы конкретных коммуникационных профилей. Они не определяют коммуникационные профили, связанные с типом устройства и служащие для производителей руководством при дальнейшем выборе набора протоколов, например, при выборе минимального набора коммуникационных услуг и протокола для реализации конкретного класса устройств, такого как общие ведомые устройства или передатчики ("профили реализации"). Они также не определяют профили устройств, которые специфицируют коммуникационные профили вместе с прикладными функциями, реализующими потребности конкретного приложения ("прикладные профили").
Достигнута договоренность о том, что эти последние классы профилей будут полезны при использовании серий МЭК 61158. Профили, определенные в настоящем стандарте, являются необходимым шагом для достижения этой задачи.
Также важно указать на то, что интероперабельность, определяемая как способность двух или более сетевых систем обмениваться информацией и совместно использовать информацию, которой они обмениваются (см. ИСО/МЭК ТО 10000-1, 3.2.1), может быть достигнута на одном канале только для устройств, соответствующих одному коммуникационному профилю.
Профили, рассматриваемые в настоящем стандарте, конструируются из ссылок на МЭК 61158-2, МЭК 61158-3, МЭК 61158-4, МЭК 61158-5 и МЭК 61158-6, а также на другие международные стандарты, технические спецификации и признанные в мире стандарты в случае необходимости <1>. Каждый профиль должен ссылаться хотя бы на одну (под)часть стандартов МЭК 61158-2 - МЭК 61158-6.
--------------------------------
<1> Международные стандартизированные профили могут содержать нормативные ссылки на спецификации отличные от международных стандартов, см. ИСО/МЭК JTC 1 N 4047.
Два или более профилей из одного семейства определяются в рамках этого семейства коммуникационных профилей (CPF).
1 Область применения
Настоящий стандарт определяет набор протоколов конкретных коммуникационных профилей, основанных, прежде всего на сериях МЭК 61158, для использования при проектировании устройств, применяемых для передачи данных в системах управления промышленных предприятий.
Каждый профиль устанавливает спецификации для набора коммуникационных протоколов для устройства. Он содержит минимальный набор требуемых услуг на прикладном уровне и спецификацию дополнительных услуг на промежуточных уровнях, определенных через ссылки. Если не включено никакого прикладного уровня, то на уровне канала данных устанавливается минимальный набор требуемых услуг. Для каждого семейства коммуникационных профилей или связанного с ним профиля даются надлежащие ссылки на конкретные типы протоколов.
Примечание - Все профили основываются на стандартах, предстандартах или международных стандартах, опубликованных МЭК или на стандартах или международных стандартах, выпущенных другими органами стандартизации, или на стандарты процессов открытых систем.
Структура семейств коммуникационных профилей представлена на рисунке 1.
Рисунок 1 - Семейства коммуникационных профилей и профили
Каждый профиль выбирает надлежащим способом согласованное и совместимое подмножество услуг и протоколов из общего набора, определенного и смоделированного в МЭК 61158. Для выбранного подмножества услуг и протоколов профиль также описывает любые возможные или необходимые ограничения значений параметров.
В таблице 1 показаны семейства коммуникационных профилей, определенные в настоящем стандарте.
Таблица 1
Связи семейств коммуникационных профилей с номерами типов
Содержание МЭК 61784-1 Соответствующие типы МЭК 61158
CPF Раздел Семейства коммуникационных профилей (примечание 1) Тип
1 5 Fieldbus 1, 5, 9 (см. примечание 2)
2 6 CIPTM 2
3 7 PROFIBUS & PROFINET 3 (см. примечание 3)
4 8 4
5 9 7
6 10 8
7 11 Был удален из-за отсутствия соответствующего рынка 6
8 12 CC-Link 18
9 13 HART 20
16 14 SERCOS 16
19 15 MECHATROLINK 24
Примечания 1 См. разделы конкретных CPF для получения информации о соответствующих владельцах торговых знаков. 2 CP 1/1 имеет подкласс профиля устройства PhL с плохой репутацией, который использует вариант PhL Типа 3. 3 CP 3/2 имеет подкласс профиля устройства PhL с плохой репутацией, который использует вариант PhL Типа 1. 4 Другие CPFs могут быть найдены в МЭК 61784-2.
2 Нормативные ссылки
Ссылки на следующие обязательные для применения данного документа стандарты представлены ниже. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
Примечание - Все части серий МЭК 61158, так же как и МЭК 61784-1 и МЭК 61784-2 поддерживаются одновременно. Перекрестные ссылки на эти документы в настоящем стандарте, тем самым, ссылаются на издания, датируемые так, как представлено в настоящем списке нормативных ссылок.
IEC 60079-11, Explosive atmospheres - Part 11: Equipment protection by intrinsic safety "i" (Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь "i")
IEC 60079-25, Explosive atmospheres - Part 25: Intrinsically safe electrical systems (Взрывоопасные среды. Часть 25. Искробезопасные системы)
IEC 61010 (all parts), Safety requirements for electrical equipment for measurement, control and laboratory use (Требования безопасности для электрооборудования, предназначенного для измерения, управления и лабораторного применения)
IEC 61131-2, Programmable controllers - Part 2: Equipment requirements and tests (Программируемые контроллеры. Часть 2. Требования к оборудованию и испытания)
IEC 61158 (all parts), Industrial communication networks - Fieldbus specifications (Промышленные сети связи. Спецификации полевых шин)
IEC 61158-2:2014, Industrial communication networks - Fieldbus specifications - Part 2: Physical layer specification and service definition (Промышленные сети связи. Спецификации полевых шин. Часть 2. Спецификация физического уровня и определение услуг)
