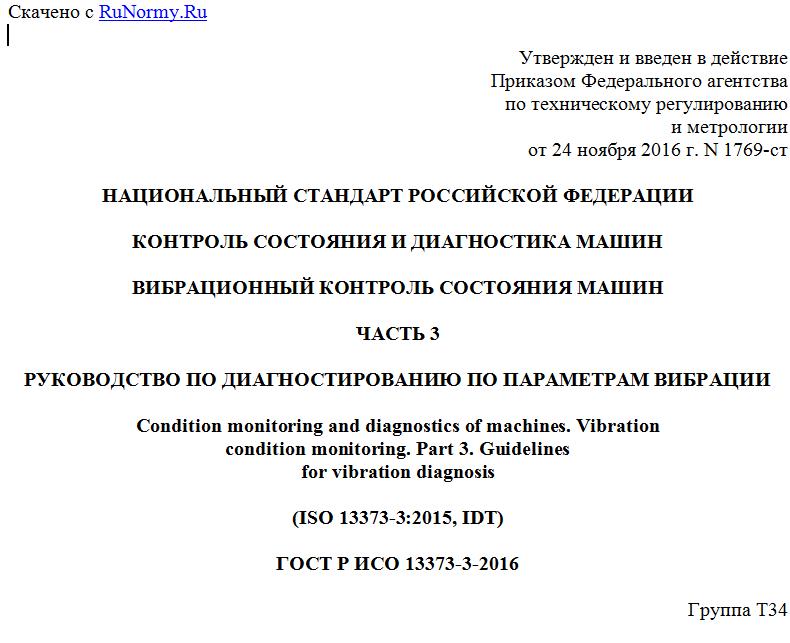

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 24 ноября 2016 г. N 1769-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ СОСТОЯНИЯ И ДИАГНОСТИКА МАШИН
ВИБРАЦИОННЫЙ КОНТРОЛЬ СОСТОЯНИЯ МАШИН
ЧАСТЬ 3
РУКОВОДСТВО ПО ДИАГНОСТИРОВАНИЮ ПО ПАРАМЕТРАМ ВИБРАЦИИ
Condition monitoring and diagnostics of machines. Vibration
condition monitoring. Part 3. Guidelines
for vibration diagnosis
(ISO 13373-3:2015, IDT)
ГОСТ Р ИСО 13373-3-2016
Группа Т34
ОКС 17.160
Дата введения
1 декабря 2017 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (ОАО "НИЦ КД") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 183 "Вибрация, удар и контроль технического состояния"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 ноября 2016 г. N 1769-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 13373-3:2015 "Контроль состояния и диагностика машин. Вибрационный контроль состояния машин. Часть 3. Руководство по диагностированию по параметрам вибрации" (ISO 13373-3:2015 "Condition monitoring and diagnostics of machines - Vibration condition monitoring - Part 3: Guidelines for vibration diagnosis", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт устанавливает общие процедуры, применяемые при организации диагностирования машин по параметрам вибрации. Эти процедуры включают в себя анализ структурных схем диагностирования, таблиц процессов и неисправностей и обобщены в виде логически структурированной последовательности шагов по диагностированию машин по параметрам вибрации. Вместе с тем руководство, установленное настоящим стандартом, не исключает возможность применения других подходов к диагностированию.
В стандартах серии ИСО 7919 (для измерений вибрации на вращающихся валах) и ИСО 10816 (для измерений вибрации на стационарных частях машин) установлены критерии оценки вибрации и зоны вибрационного состояния для машин разных видов и размеров, как новых, так и находящихся в эксплуатации длительное время.
В ИСО 13373-1 представлены основные процедуры, используемые при анализе вибрационных сигналов в целях контроля состояния. Они включают в себя выбор преобразователей и мест их размещения, а также диапазона частот измерений для машин разных видов, выбор вида контроля вибрации (непрерывного или периодического), анализ потенциальных проблем в работе машины.
В ИСО 13373-2, который является вводным руководством по диагностированию, рассматриваются такие аспекты, как характеристики системы формирования сигнала, методы представления сигнала вибрации во временной и частотной областях, характерные формы сигналов и признаки, которым могут и соответствовать типичные неисправности или особенности работы машины.
Руководство, установленное в настоящем стандарте, распространяется на машины всех видов. Более детальные рекомендации могут быть даны в других стандартах для машин отдельных видов.
Настоящий стандарт не устанавливает границ зон вибрационного состояния. Такие границы установлены в стандартах серии ИСО 7919 для параметров вибрации вращающихся валов и в стандартах серии ИСО 10816 для параметров вибрации на стационарных частях машин.
1. Область применения
В настоящем стандарте приведено общее руководство по процедурам, применяемым в целях диагностирования машин вращательного действия, использование которого обеспечивает логически структурированный подход к диагностированию этих машин по параметрам вибрации. Руководство дополнено примерами неисправностей, типичными для широкого класса машин.
Примечание - Руководства для машин конкретных видов установлены другими стандартами серии ИСО 13373.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ISO 1925 <1> Mechanical vibration - Balancing - Vocabulary (Вибрация. Балансировка. Словарь)
--------------------------------
<1> После пересмотра данному международному стандарту будет присвоен номер ISO 21940-2.
ISO 2041 Mechanical vibration, shock and condition monitoring - Vocabulary (Вибрация, удар и контроль состояния. Словарь)
ISO 7919-1 Mechanical vibration of non-reciprocating machines - Measurements on rotating shafts and evaluation criteria - Part 1: General guidelines (Вибрация машин без возвратно-поступательного движения. Измерения на вращающихся валах и критерии оценки. Часть 1. Общее руководство)
ISO 13372 Condition monitoring and diagnostics of machines - Vocabulary (Контроль состояния и диагностика машин. Словарь)
ISO 13373-1 Condition monitoring and diagnostics of machines - Vibration condition monitoring - Part 1: General procedures (Контроль состояния и диагностика машин. Вибрационный контроль состояния. Часть 1. Общие методы)
ISO 13373-2 Condition monitoring and diagnostics of machines - Vibration condition monitoring - Part 2: Processing, analysis and presentation of vibration data (Контроль состояния и диагностика машин. Вибрационный контроль состояния. Часть 2. Обработка, анализ и представление результатов измерений вибрации)
3. Термины и определения
В настоящем стандарте применены термины по ИСО 1925, ИСО 2041 и ИСО 13372.
4. Измерения
4.1 Измерения вибрации
Результаты применения процедур, установленных настоящим стандартом, зависят от того, насколько надежными являются измерения параметров вибрации (см. [1]).
В общем случае измерения вибрации бывают трех видов:
a) измерения на конструктивно неподвижных частях машины, таких как подшипниковая опора, корпус или фундамент машины, с использованием, например, акселерометров или преобразователей скорости (см. [6]);
b) измерения относительного движения ротора и подшипниковой опоры с использованием, например, датчиков вибрации бесконтактного типа (см. [9]);
c) измерения абсолютного движения вращающихся элементов, например, с использованием прижимного щупа с датчиком инерционного типа или посредством сочетания средств измерений, указанных в перечислениях a) и b) (см. [9]).
Указанные виды измерений используют для оценки вибрационного состояния машин, например, в соответствии со стандартами серий [7] и [8].
Важно понимать, что для обнаружения неисправностей разных видов в разных машинах необходим правильный выбор соответствующих преобразователей и систем измерений вибрации. Например, от конкретного режима работы машины будет зависеть диапазон частот измерений и требуемое разрешение по частоте.
При выборе преобразователей вибрации и систем измерений вибрации следует руководствоваться рекомендациями ИСО 13373-1 и ИСО 13373-2.
4.2 Измерения рабочих характеристик машины
Вибрация машины и соответствующие диагностические признаки в значительной степени зависят от текущих значений рабочих характеристик машины, что необходимо учитывать при проведении диагностирования. Поэтому наряду с измерениями вибрации необходимо измерять также такие характеристики, как скорость вращения ротора, приложенная нагрузка, давление, температура и т.п.
Рекомендуется, чтобы базовые уровни контролируемых параметров вибрации, с которыми впоследствии сопоставляют текущие значения этих параметров, были построены для разных возможных значений рабочих характеристик.
Дополнительные рекомендации по использованию результатов измерений рабочих характеристик приведены в [11].
5. Структурный подход к диагностированию
В настоящем стандарте процесс диагностирования описывается через такие элементы, как структурные схемы, таблицы процессов и таблицы неисправностей. Структурные схемы и таблицы процессов, по сути, представляют собой последовательность ответов на вопросы, встающие перед пользователем в ходе диагностирования. Структурные схемы используют для общего обзора событий и описания их особенностей, в то время как таблицы процессов позволяют провести более углубленный анализ этих событий. Таблицы неисправностей используют, чтобы связать основные события, которые могут произойти с машиной, и способы, которыми они себя проявляют.
В приложении A структурный подход к диагностированию машины определен следующим образом:
a) сбор общей информации о машине, источниках вибрации и вибрационном состоянии (раздел A.1);
b) получение ответов на ряд вопросов, направленных на диагностирование наиболее характерных неисправностей, таких как дисбаланс, несоосность, трение между движущимися частями (раздел A.2);
c) анализ возможных действий, связанных с полученным диагнозом (раздел A.3).
В других приложениях к настоящему стандарту рассмотрены подходы к поиску неисправностей широкого класса машин:
- неисправностей, связанных с установкой машины (приложение B);
- неисправностей радиальных гидродинамических подшипников (приложение C);
- неисправностей подшипников качения (приложение D).
Более подробные рекомендации для машин разных видов приведены в других стандартах серии ИСО 13373.
Структурный подход можно рассматривать как обобщение практики опытных специалистов, работающих в сфере диагностирования машин, хотя он не исключает возможность применения других подходов.
