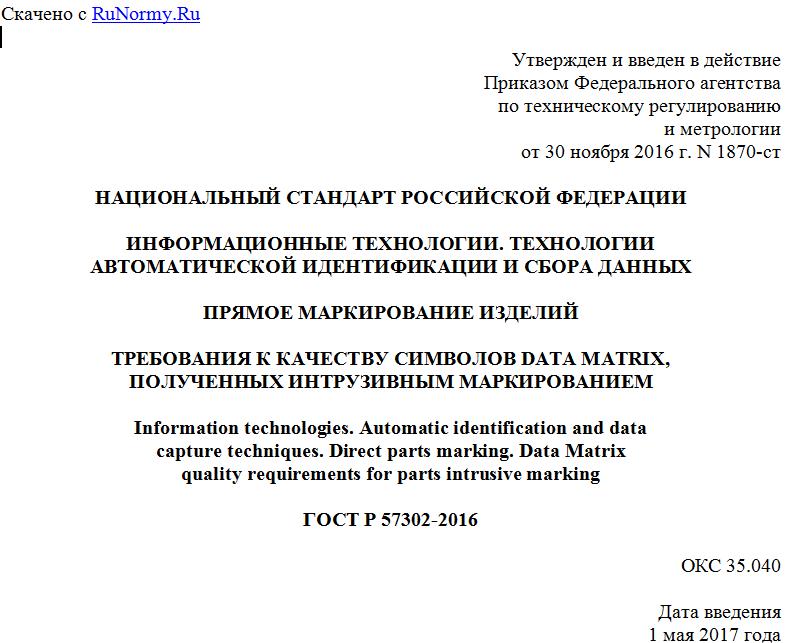

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ. ТЕХНОЛОГИИ
АВТОМАТИЧЕСКОЙ ИДЕНТИФИКАЦИИ И СБОРА ДАННЫХ

ПРЯМОЕ МАРКИРОВАНИЕ ИЗДЕЛИЙ

ТРЕБОВАНИЯ К КАЧЕСТВУ СИМВОЛОВ DATA MATRIX,
ПОЛУЧЕННЫХ ИНТРУЗИВНЫМ МАРКИРОВАНИЕМ

Information technologies. Automatic identification and data
capture techniques. Direct parts marking. Data Matrix
quality requirements for parts intrusive marking

ГОСТ Р 57302-2016

ОКС 35.040

Дата введения
1 мая 2017 года

Предисловие

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Научно-исследовательский институт стандартизации и унификации" (ФГУП "НИИСУ") совместно с Обществом с ограниченной ответственностью "Флуоресцентные информационные технологии" (ООО "ФЛУРИНТЕК") (в части подготовки приложения ДА) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническими комитетами по стандартизации ТК 124 "Средства и методы противодействия фальсификациям и контрафакту" и ТК 355 "Технологии автоматической идентификации и сбора данных"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2016 г. N 1870-ст
4 Настоящий стандарт идентичен стандарту SAE AS9132:2015 "Требования к качеству символов Data Matrix для маркирования изделий" (SAE AS9132:2015 "Data Matrix quality requirements for parts marking", IDT).
Наименование настоящего стандарта изменено относительно наименования стандарта SAE AS9132:2015 для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5) и для увязки с наименованиями, принятыми в существующем комплексе национальных стандартов Российской Федерации.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДБ
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Качество собираемых и предназначенных для обмена между участниками реализации жизненного цикла изделий данных может быть существенно повышено при использовании технологии штрихового кодирования с применением символики матричного штрихового кода Data Matrix, символы которого наносятся в виде маркировки на промышленные изделия методами прямого маркирования изделий.
Настоящий стандарт подготовлен с целью обеспечения необходимого качества маркировки при нанесении на промышленные изделия символов штрихового кода Data Matrix интрузивными методами маркирования. Положения стандарта дополняют рекомендации по стандартизации Р 50.1.081-2012 "Информационные технологии. Технологии автоматической идентификации и сбора данных. Рекомендации по прямому маркированию изделий (ПМИ)" и Р 50.1.085-2013 "Информационные технологии. Технологии автоматической идентификации и сбора данных. Рекомендации по контролю качества при прямом маркировании изделий (ПМИ)".
В настоящем стандарте в дополнение к аутентичному тексту международного стандарта SAE AS9132:2015 включено приложение ДА, содержащее общие сведения о иглоударном маркировании изделий символами штрихового кода Data Matrix с применением люминесцентного состава и рекомендации по контролю качества маркировки, а также приложение ДБ с таблицей соответствия международных и национальных стандартов.
Стандарт может быть использован для контроля качества маркировки промышленной продукции из металлов и сплавов, в том числе в системе защиты от фальсификаций и контрафакта.

1 Область применения

Стандарт устанавливает единые технические требования к технологиям маркирования и требования к качеству нанесения маркировки металлических изделий, применяемых в аэрокосмической, оборонной и других отраслях промышленности <1> и использующих символику штрихового кода Data Matrix. Основные требования к символике определяет ИСО/МЭК 16022 (кодирование знаков данных, правила исправления ошибок, алгоритм декодирования и т.д.). Помимо требований ИСО/МЭК 16022, идентификация изделия с применением символики требует выполнения перечисленных ниже требований для обеспечения считывания символа электронными средствами.
--------------------------------
<1> Включают все отрасли машиностроения, в том числе электронную промышленность, а также металлургию, производство оборудования и арматуры для электроэнергетики, нефтеперерабатывающей, химической промышленности, добычи полезных ископаемых, производство металлоконструкций и арматуры промышленности строительных материалов, а также другие отрасли промышленности, производящие продукцию из металлов и сплавов.

Настоящий стандарт распространяется на следующие процессы маркирования:
- иглоударное нанесение;
- нанесение лазером;
- электрохимическое травление.
При необходимости могут быть включены другие процессы маркирования.
Этот стандарт не распространяется на кодируемую в маркировке информацию.
Если иное не определено в контрактных соглашениях, то местоположение символа Data Matrix в составе маркировки определяет организация, ответственная за разработку маркируемого изделия. Размещение символа должно обеспечивать оптимальное освещение для надежности считывания.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ISO/IEC 16022 Information technology - Automatic identification and data capture techniques - Data Matrix bar code symbology specification (Информационная технология. Автоматическая идентификация и методы сбора данных. Спецификация символики Data Matrix)
SAE AS9102 Aerospace First Article Inspection Requirement (Требования к контролю первого изделия продукции авиационно-космического назначения)
В случае противоречий требований настоящего стандарта и ссылочных документов, предпочтение следует отдавать требованиям настоящего стандарта.

3 Требования к маркировке

3.1 Общие требования
a) Строки и столбцы в символе:
строки и столбцы в символе Data Matrix должны соответствовать требованиям правил обнаружения и исправления ошибок по версии ECC200 (см. ISO/IEC 16022).
b) Квадратные и прямоугольные символы:
матричные символы могут быть квадратными или прямоугольными в соответствии с требованиями версии ECC200 (см. ISO/IEC 16022) Квадратные являются предпочтительными и обеспечивают лучшее считывание.
c) Свободная зона:
свободная зона вокруг матричного символа должна быть равной или большей, чем размер одного модуля.
d) Криволинейная поверхность:
если маркировка находится на цилиндрической/криволинейной поверхности, протяженность символа должна быть не более 16% диаметра или 5% от длины окружности.
e) Размер символа:
для улучшения считывания символа электронными устройствами полный размер должен быть менее 25,4 мм (1 дюйм) по внешней границе с самой протяженной стороны. Требования настоящего стандарта применяются для всех размеров матричного символа.
f) Угловой перекос символа:
отклонение по углу от угла 90° между строками и столбцами не должно превышать (+/- 7)° (см. рисунок 1).



Рисунок 1 - Угловой перекос символа

3.2 Требования к технологии маркирования методом иглоударного нанесения
3.2.1 Описание технологии маркирования
a) Технология иглоударного нанесения заключается в нанесении круглых углублений на поверхности изделия ударником с пневматическим или электрическим приводом, именуемым стилусом. Критически важными для считываемости символов, нанесенных иглоударным методом, являются форма, размер нанесенных углублений (точек) и расстояния между ними. Размер точки и ее заметность зависят, в основном, от угла конуса стилуса, силы удара при маркировании, твердости материала. Создаваемое углубление должно быть пригодно для поглощения или отражения светового излучения в степени, достаточной для различения на фоне шероховатостей на поверхности изделия. Необходимо обеспечивать возможность нанесения углублений с диапазоном расстояний друг от друга, достаточным для применения различных размеров модулей, их размещения и освещения (см. рисунок 2).



Рисунок 2 - Последовательность определения
параметров маркирования

b) Проблемы, связанные с маркированием и считыванием символов, полученных иглоударным нанесением на металле, отличаются от проблем для символов, напечатанных на бумаге. Первое основное отличие заключается в том, что контраст между темными и светлыми полями создается специальным освещением символа. Следовательно, форма модуля, размер, размещение и финишная отделка поверхности в полной мере влияют на считываемость символа.
c) Ключевым условием качественного маркирования методом иглоударного нанесения и успешного считывания маркировки является управление переменными параметрами, влияющими на стабильность процесса маркирования. Обратную связь с параметрами процесса могут обеспечивать системы верификации символов при считывании. Должны быть установлены процедуры применения и обслуживания систем маркирования для обеспечения гарантированного качества нанесения символа. Должны быть установлены планы регулярного обслуживания для проверки наличия технических проблем с оборудованием для маркирования, таких, как износ стилуса.
Для просмотра документа целиком скачайте его >>>
