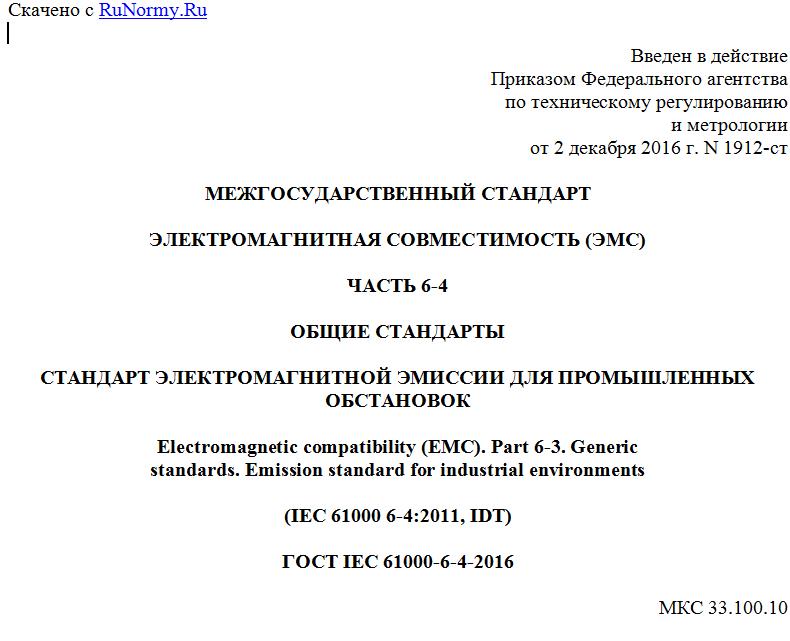

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 2 декабря 2016 г. N 1912-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ (ЭМС)
ЧАСТЬ 6-4
ОБЩИЕ СТАНДАРТЫ
СТАНДАРТ ЭЛЕКТРОМАГНИТНОЙ ЭМИССИИ ДЛЯ ПРОМЫШЛЕННЫХ
ОБСТАНОВОК
Electromagnetic compatibility (EMC). Part 6-3. Generic
standards. Emission standard for industrial environments
(IEC 61000 6-4:2011, IDT)
ГОСТ IEC 61000-6-4-2016
МКС 33.100.10
Дата введения
1 сентября 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Закрытым акционерным обществом "Научно-испытательный центр "САМТЭС" и Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств" на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 ноября 2016 г. N 93-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 2 декабря 2016 г. N 1912-ст межгосударственный стандарт ГОСТ IEC 61000-6-4-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 61000-6-4:2011 "Электромагнитная совместимость (ЭМС). Часть 6-4. Общие стандарты. Стандарт электромагнитной эмиссии для промышленных обстановок" ["Electromagnetic compatibility (EMC) - Part 6-4: Generic standards - Emission standard for industrial environments", IDT].
Международный стандарт IEC 61000-6-4:2011 подготовлен Международным специальным комитетом по радиопомехам (CISPR) Международной электротехнической комиссии (IEC), подкомитетом H "Нормы для защиты радиослужб".
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарты комплекса IEC 61000 публикуются отдельными частями в соответствии со следующей структурой:
- часть 1. Общие положения: общее рассмотрение (введение, фундаментальные принципы), определения, терминология;
- часть 2. Электромагнитная обстановка: описание электромагнитной обстановки, классификация электромагнитной обстановки, уровни электромагнитной совместимости;
- часть 3. Нормы: нормы электромагнитной эмиссии, нормы помехоустойчивости (в тех случаях, когда они не являются предметом рассмотрения техническими комитетами, разрабатывающими стандарты на продукцию);
- часть 4. Методы испытаний и измерений: методы измерений, методы испытаний;
- часть 5. Руководства по установке и помехоподавлению: руководства по установке, методы и устройства помехоподавления;
- часть 6. Общие стандарты;
- часть 9. Разное.
Каждая часть далее подразделяется на несколько частей, которые могут быть опубликованы в качестве международных стандартов или технических отчетов/требований, некоторые из которых были уже опубликованы как разделы. Другие будут опубликованы с указанием номера части, за которым следует дефис, а затем номер раздела (например, IEC 61000-6-1).
1 Область применения и цель
Настоящий стандарт устанавливает требования электромагнитной совместимости (ЭМС) в отношении электромагнитной эмиссии и применяется к электрическим и электронным аппаратам, предназначенным для использования в промышленных обстановках, как указано ниже.
Требования к электромагнитной эмиссии относятся к полосе частот от 0 до 400 ГГц. В измерениях на частотах, на которых требования не установлены, нет необходимости.
Настоящий общий стандарт ЭМС, относящийся к электромагнитной эмиссии, применяют при отсутствии соответствующих стандартов ЭМС, относящихся к электромагнитной эмиссии, распространяющихся на продукцию или группы продукции.
Настоящий стандарт распространяется на аппараты, предназначенные для подключения к электрическим сетям, получающим питание от трансформаторов высокого или среднего напряжения, обеспечивающих электроснабжение установок, питающих производственное оборудование и оборудование аналогичного назначения, и для работы в промышленных обстановках или вблизи от них.
Настоящий стандарт распространяется также на аппараты, питание которых осуществляется от батарей, предназначенные для работы в промышленных обстановках.
К области применения настоящего стандарта относятся промышленные обстановки при размещении аппаратов в помещениях и вне их.
Места размещения аппаратов в промышленных обстановках дополнительно характеризуются одним или несколькими следующими признаками:
- промышленные, научные и медицинские (ISM <1>) аппараты;
--------------------------------
<1> В соответствии с определением в CISPR 11.
- частые переключения мощных индуктивных и емкостных нагрузок;
- высокие значения токов и связанных с ними магнитных полей.
Настоящий стандарт имеет целью установить требования к испытаниям аппаратов, относящихся к области применения, при воздействии непрерывных и переходных кондуктивных и излучаемых помех.
Требования к электромагнитной эмиссии выбраны так, чтобы помехи, создаваемые аппаратами, нормально функционирующими в местах размещения, относящихся к промышленным обстановкам, не превышали уровня, при котором функционирование других аппаратов по назначению может быть нарушено.
Условия неисправности аппаратов не учитываются.
Для проведения испытаний в настоящем стандарте определены не все электромагнитные явления, а только те, которые рассматриваются как значимые для аппаратов, относящихся к области применения.
Требования настоящего стандарта представляют собой существенные требования электромагнитной совместимости, относящиеся к электромагнитной эмиссии.
Требования устанавливаются для каждого рассматриваемого порта.
Примечание 1 - Настоящий стандарт не содержит положений, относящихся к безопасности.
Примечание 2 - В особых случаях могут возникнуть ситуации, когда уровни, установленные в настоящем стандарте, не будут обеспечивать адекватную защиту, например когда чувствительный приемник используется в непосредственной близости от аппарата. В таких случаях могут быть применены специальные меры по снижению помех.
2 Нормативные ссылки
В настоящем стандарте использованы следующие ссылочные международные стандарты. Для датированных ссылок применяют только указанное издание ссылочного документа. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
IEC 60050-161:1990, International Electrotechnical Vocabulary - Chapter 161: Electromagnetic compatibility
Международный электротехнический словарь. Глава 161. Электромагнитная совместимость
IEC 61000-4-20:2010, Electromagnetic compatibility (EMC) - Part 4-20: Testing and measurement techniques - Emission and immunity testing in transverse electromagnetic (TEM) waveguide
Электромагнитная совместимость (ЭМС). Часть 4-20. Методы испытаний и измерений. Испытания на электромагнитную эмиссию и помехоустойчивость в волноводах с поперечной электромагнитной волной (TEM)
CISPR 11:2009, Industrial, scientific and medical equipment - Radio-frequency disturbance characteristics - Limits and methods of measurement
Промышленное, научное и медицинское оборудование. Характеристики радиочастотных помех. Нормы и методы измерения
CISPR 14-1:2005, Electromagnetic compatibility - Requirements for household appliances, electric tools and similar apparatus - Part 1: Emission
Amendment 1:2008
Электромагнитная совместимость. Требования для бытовых приборов, электрических инструментов и аналогичных аппаратов. Часть 1. Электромагнитная эмиссия
Изменение 1 (2008)
CISPR 16-1-1:2010, Specification for radio disturbance and immunity measuring apparatus and methods - Part 1-1: Radio disturbance and immunity measuring apparatus - Measuring apparatus
Технические требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерения. Часть 1-1. Аппаратура для измерения радиопомех и помехоустойчивости. Измерительная аппаратура
CISPR 16-1-2:2003, Specification for radio disturbance and immunity measuring apparatus and methods - Part 1-2: Radio disturbance and immunity measuring
