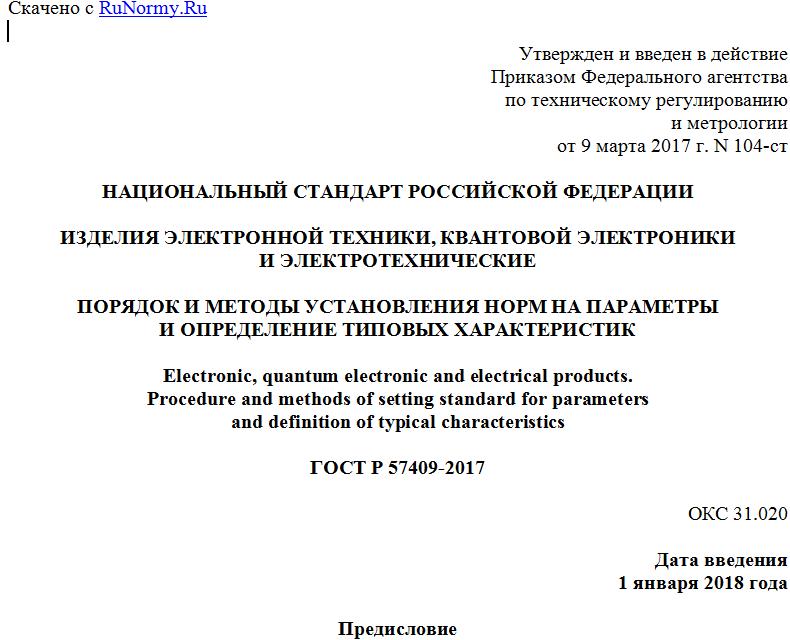

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 9 марта 2017 г. N 104-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИЗДЕЛИЯ ЭЛЕКТРОННОЙ ТЕХНИКИ, КВАНТОВОЙ ЭЛЕКТРОНИКИ
И ЭЛЕКТРОТЕХНИЧЕСКИЕ
ПОРЯДОК И МЕТОДЫ УСТАНОВЛЕНИЯ НОРМ НА ПАРАМЕТРЫ
И ОПРЕДЕЛЕНИЕ ТИПОВЫХ ХАРАКТЕРИСТИК
Electronic, quantum electronic and electrical products.
Procedure and methods of setting standard for parameters
and definition of typical characteristics
ГОСТ Р 57409-2017
ОКС 31.020
Дата введения
1 января 2018 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "Российский научно-исследовательский институт "Электронстандарт" (АО "РНИИ "Электронстандарт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 303 "Электронная компонентная база, материалы и оборудование"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 9 марта 2017 г. N 104-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на изделия электронной техники, квантовой электроники, электротехнические (далее - изделия) и регламентирует методы установления норм на электрические, светотехнические и другие параметры (далее - параметры) изделий, а также порядок и статистические методы определения типовых характеристик изделий, вносимых в технические условия (ТУ) и справочные листы на стадиях разработки, освоения и производства.
Настоящий стандарт следует применять при разработке технического задания (ТЗ) на опытно-конструкторскую работу (ОКР) в части установления базового перечня основных параметров, для которых нормы и типовые характеристики должны быть определены для внесения в ТУ.
Стандарт не распространяется на изделия, погрешность измерения параметров которых превышает 30% <*>, на изделия единичного изготовления <**> и изделия, нормы на параметры которых установлены в общих технических условиях (ОТУ).
--------------------------------
<*> Расчет норм в этом случае проводят по методам, согласованным с заказчиком.
<**> С объемом выпуска менее 100 шт. в год при серийном производстве.
В развитие настоящего стандарта допускается разрабатывать стандарты, конкретизирующие методы установления норм на параметры отдельных классификационных группировок изделий.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 1.5 Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Общие требования к построению, изложению, оформлению, содержанию и обозначению
ГОСТ 2.503 Единая система конструкторской документации. Правила внесения изменений
ГОСТ 18321 Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ Р 27.002 Надежность в технике. Термины и определения
ГОСТ Р 50779.10 (ИСО 3534-1-93) Статистические методы. Вероятность и основы статистики. Термины и определения
ГОСТ Р 55752 Комплексная система общих технических требований. Изделия электронной техники. Система технических условий
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 27.002, ГОСТ Р 50779.10, а также следующие термины с соответствующими определениями:
3.1 генеральная совокупность: Бесконечная совокупность значений, подчиняющаяся некоторому теоретическому распределению вероятностей и содержащая любую выборку значений рассматриваемой случайной величины.
3.2 однородные выборки: Выборки, извлеченные из одной генеральной совокупности.
3.3 доверительная вероятность; : Вероятность того, что не менее доли P генеральной совокупности всех значений параметра X будет лежать на отрезке, ограниченном значениями x1, x2 (x1 < x2).
3.4 толерантные границы: Два значения параметра XB и XH, относительно которых с заданной доверительной вероятностью известно, что образованный ими интервал содержит не менее доли P генеральной совокупности значений параметра.
3.5 норма на значение параметра: Толерантная граница значения параметра, откорректированная с учетом производственного запаса и погрешности измерения и округленная до ближайшего значения параметрического ряда или ряда предпочтительных чисел.
3.6 типовая характеристика: Зависимость средних значений и границ разброса параметра изделия данного типа от параметров режима и (или) условий эксплуатации.
3.7 одностороннее ограничение на параметр: Ограничение, при котором нормы устанавливают только на максимальное или минимальное значение параметра.
3.8 двустороннее ограничение на параметр: Ограничение, при котором нормы устанавливают как на минимальные, так и на максимальные значения параметра.
3.9 сечение: Значение параметра режима (условий), при котором измеряют параметры изделий.
3.10 предварительные испытания: Контрольные испытания опытных образцов (опытных партий) изделий, проводимые с целью оценки их соответствия требованиям ТЗ на ОКР и определения возможности предъявления на государственные испытания.
3.11 государственные испытания: Приемочные испытания опытных образцов (контрольной партии, установочной серии) изделий, проводимые с целью подтверждения их соответствия требованиям ТЗ на ОКР и для принятия решения о возможности (целесообразности) промышленного производства изделий.
3.12 сглаживающая кривая: Кривая, отражающая общий характер зависимости и исключающая незакономерные отклонения измеренных значений параметра.
3.13 заказчик: Федеральный орган исполнительной власти, осуществляющий заказы на выполнение ОКР по созданию изделий электронной техники, квантовой электроники и электротехнических.
3.14 метод накопленной выборки: Метод приемочного контроля, при котором решение о качестве изделий принимают по результатам испытаний выборки из очередной контролируемой партии изделий и по результатам испытаний накопленной выборки, отобранной из заранее установленного числа подконтрольных партий.
3.15 аномальные значения измеряемой величины: Значения, резко отличающиеся от группы значений.
3.16 производственный запас по параметру, производственный запас: Разница между фактическим значением параметра (показателя качества) изделия и значением, указанным в стандартах и ТУ на изделия.
3.17 тип изделия: Обобщенное понятие, отражающее конструктивно-технологические особенности различных изделий одного класса, характеризующихся одинаковой номенклатурой параметров.
4 Общие положения
4.1 Нормы на значения параметра изделий, включаемые в ТУ, рассчитывают методами, изложенными в настоящем стандарте.
Нормы устанавливают на значения параметров изделий при приемке (поставке), в течение наработки, в течение гамма-процентного срока сохраняемости и при испытаниях на воздействие механических и климатических факторов.
4.1.1 Состав параметров изделий, а также состав типовых характеристик, включаемых в ТУ, устанавливают из числа параметров, указанных в стандартах, регламентирующих систему параметров для данного вида изделий.
При отсутствии стандарта на систему параметров перечень параметров-критериев годности, а также состав типовых характеристик устанавливают в ТЗ на разработку изделий.
4.1.2 Типовые характеристики определяют при проведении ОКР по разработке изделий на этапе, который устанавливают в ТЗ.
4.1.3 Состав типовых характеристик, объем выборки, сечения, режимы, условия и методы измерения параметров изделий указывают в программе испытаний по определению типовых характеристик.
Примечание - Программа испытаний по определению типовых характеристик на стадии ОКР входит в состав программы предварительных испытаний и (или) в состав программы государственных испытаний.
Программу испытаний по определению типовых характеристик на стадии производства согласовывают с заказчиком.
4.1.4 Если объем статистических данных, необходимых для определения типовых характеристик на этапе ОКР, не может быть обеспечен, типовые характеристики определяют при производстве изделий в сроки, устанавливаемые в решении по акту приемки ОКР.
4.1.5 Типовые характеристики уточняют при производстве изделий также в случае изменений конструкции и (или) технологического процесса, влияющих на распределение параметров, изменения норм на параметры изделий, при необходимости внесения в ТУ дополнительных типовых характеристик и в других обоснованных случаях.
4.1.6 Внесение или корректировку типовых характеристик в ТУ проводят в установленном порядке в соответствии с ГОСТ 2.503.
4.1.7 Типовые характеристики представляют в виде графиков зависимостей средних значений и границ разброса параметров изделий от параметров режимов (условий) эксплуатации. За границы разброса параметров принимают толерантные границы, в которых с доверительной вероятностью находятся значения параметров доли P изделий конкретного типа.
4.1.8 Расчет норм на параметры изделий проводят по результатам измерения параметров образцов изделий, изготовленных по единой технологической и конструкторской документации.
4.1.9 Нормы устанавливаются на значения параметров изделий при приемке (поставке), в течение наработки в пределах срока службы, в течение гамма-процентного срока сохраняемости и при испытаниях на воздействие механических и климатических факторов.
4.1.10 Для параметров изделий, нормы при приемке (поставке) которых заданы в ТЗ, по результатам испытаний проводят расчет норм в соответствии с разделом
