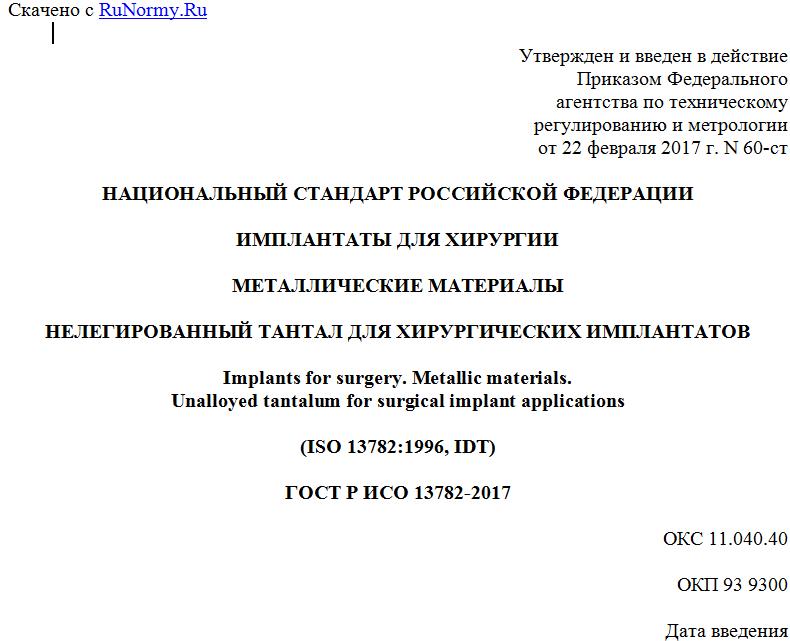

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 февраля 2017 г. N 60-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИМПЛАНТАТЫ ДЛЯ ХИРУРГИИ
МЕТАЛЛИЧЕСКИЕ МАТЕРИАЛЫ
НЕЛЕГИРОВАННЫЙ ТАНТАЛ ДЛЯ ХИРУРГИЧЕСКИХ ИМПЛАНТАТОВ
Implants for surgery. Metallic materials.
Unalloyed tantalum for surgical implant applications
(ISO 13782:1996, IDT)
ГОСТ Р ИСО 13782-2017
ОКС 11.040.40
ОКП 93 9300
Дата введения
1 января 2018 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ЦИТОпроект" (ООО "ЦИТОпроект") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 453 "Имплантаты в хирургии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 февраля 2017 г. N 60-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 13782:1996 "Имплантаты для хирургии. Металлические материалы. Нелегированный тантал для хирургических имплантатов" (ISO 13782:1996 "Implants for surgery - Metallic materials - Unalloyed tantalum for surgical implant applications", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
Введение
В настоящем стандарте установлено, что ни один из известных имплантационных материалов, используемых в хирургии, не продемонстрировал абсолютного отсутствия нежелательных реакций в организме человека. Тем не менее клинический опыт на протяжении длительного времени подтверждает приемлемый уровень биологического ответа в результате применения данных материалов при условии их надлежащего использования.
1. Область применения
Настоящий стандарт устанавливает характеристики и соответствующие методы испытания для листов, стержней и проволоки из нелегированного тантала, использующихся в производстве хирургических имплантатов.
Примечание 1 - Предусмотрено два сорта тантала.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты, которые необходимо учитывать при его использовании. В случае ссылок на документы, в которых приведена дата утверждения, необходимо пользоваться только указанной редакцией. В том случае, когда дата утверждения не приведена, следует пользоваться последней редакцией ссылочных документов, включая любые поправки и изменения к ним:
ISO 6892:1984 Metallic materials - Tensile testing (Материалы металлические. Испытание на растяжение)
ISO 643:1983 Steels - Micrographic de termina tien of the ferritic or austenitic grain size (Стали. Металлографический метод определения размера ферритного или аустенитного зерна)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями, приведенными в серии стандартов ИСО.
4. Химический состав
Результаты анализа расплава репрезентативного образца материала при определении состава в соответствии с разделом 6 должны соответствовать химическому составу, указанному в таблице 1.
Таблица 1
Химический состав
Элемент Массовая доля, % (м/м)
R05200 <1> R05400 <2>
Углерод 0,010 0,010
Кислород 0,0150 0,030
Азот 0,010 0,010
Водород 0,0015 0,0015
Ниобий 0,100 0,100
Железо 0,010 0,010
Титан 0,010 0,010
Вольфрам 0,05 0,05
Молибден 0,020 0,020
Кремний 0,0050 0,0050
Никель 0,010 0,010
Тантал Остальная часть Остальная часть
<1> Тантал электронно-лучевой или вакуумной дуговой плавки.
<2> Спеченный тантал.
Для отчета по всем химическим требованиям следует применять анализ слитка.
Анализ содержания водорода будет проведен после конечной термической обработки и конечной обработки поверхности.
Требования к содержанию основных и второстепенных компонентов нелегированного тантала перечислены в таблице 1.
5. Микроструктура
Микроскопическая структура тантала должна быть единообразной, и размер зерна, определяемый в соответствии с разделом 6, не должен превышать размер зерна N 5.
6. Механические свойства
Механические свойства материала при проведении испытания в соответствии с разделом 6 должны соответствовать значениям, указанным в таблице 2.
Таблица 2
Механические свойства
Форма Состояние Толщина или диаметр d, мм Прочность на разрыв Rм, мин МПа Максимальное напряжение при непропорциональном удлинении Rр0,2, мин, МПа Относительное удлинение после разрыва A, мин
Листы и полоски Отожженные 0,13 <= d <= 0,26 210 140 20
0,26 <= d <= 0,51 25
> 0,51 30
Со снятым напряжением после холодной обработки 0,13 <= d <= 0,26 380 240 5
> 0,26 10
После холодной обработки 0,13 <= d <= 0,26 520 345 -
> 0,26 2
Стержень и проволока Отожженные 0,25 <= d <= 0,38 240 - 10
0,38 <= d <= 0,63 240 - 15
0,63 <= d <= 3,14 210 - 20
3,14 <= d <= 63,5 170 140 25
После холодной обработки все 480 345 1
7. Методы испытаний
Методы испытаний, которые будут использовать для определения соответствия требованиям настоящего стандарта, приведены в таблице 3.
Таблица 3
Методы испытаний
Показатель Соответствующий пункт Метод испытания
Химический состав 3 Общепризнанные процедуры анализа (методы ИСО, при наличии)
Размер зерна 4 ИСО 643
Механические свойства 5
Прочность на разрыв ИСО 6892
Максимальное напряжение при непропорциональном удлинении ИСО 6892
Относительное удлинение ИСО 6892
Репрезентативные испытуемые фрагменты для определения свойств при растяжении должны быть подготовлены в соответствии с ИСО 6892.
