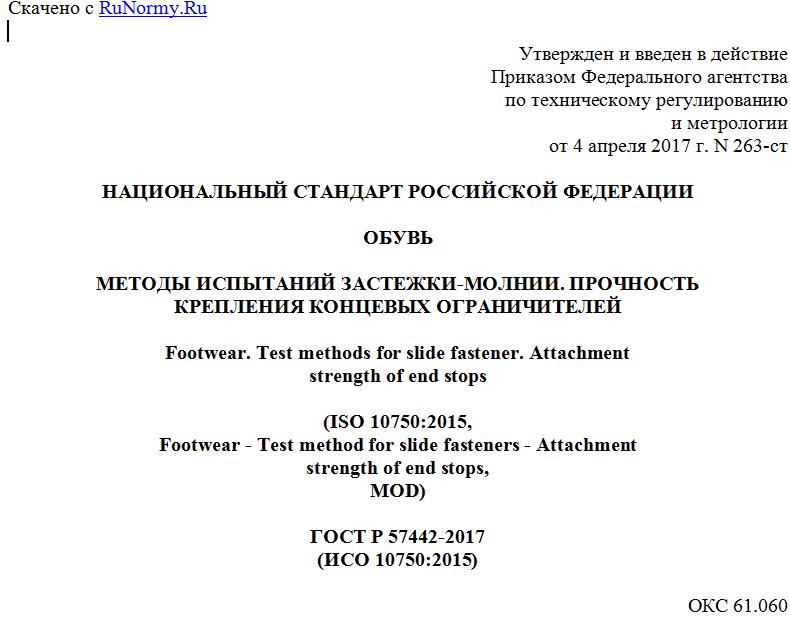

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 4 апреля 2017 г. N 263-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБУВЬ
МЕТОДЫ ИСПЫТАНИЙ ЗАСТЕЖКИ-МОЛНИИ. ПРОЧНОСТЬ
КРЕПЛЕНИЯ КОНЦЕВЫХ ОГРАНИЧИТЕЛЕЙ
Footwear. Test methods for slide fastener. Attachment
strength of end stops
(ISO 10750:2015,
Footwear - Test method for slide fasteners - Attachment
strength of end stops,
MOD)
ГОСТ Р 57442-2017
(ИСО 10750:2015)
ОКС 61.060
Дата введения
1 января 2018 года
Предисловие
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 412 "Продукция текстильной и легкой промышленности", акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (АО "ВНИИС") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 4 апреля 2017 г. N 263-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 10750:2015 "Обувь. Метод испытания застежки-молнии. Прочность крепления концевых ограничителей" (ISO 10750:2015 "Footwear - Test method for slide fasteners - Attachment strength of end stops", MOD) путем изменения отдельных ссылок, которые в тексте выделены курсивом.
Внесение указанных отклонений обусловлено целесообразностью использования ссылочного национального стандарта вместо ссылочного международного стандарта.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
Сведения о соответствии ссылочного межгосударственного стандарта международному стандарту, использованному в качестве ссылочного в примененном международном стандарте, приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает метод определения прочности крепления верхнего и нижнего концевых ограничителей (далее - ограничители) застежки-молнии. Данный метод применим ко всем типам застежек-молний для обуви.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт. Для датированных ссылок применяют только указанные издания.
ГОСТ ISO 18454-2011 Обувь. Стандартные атмосферные условия для проведения кондиционирования и испытаний обуви и деталей обуви
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по [1], а также следующие термины с соответствующими определениями:
3.1 застежка-молния (lide fastener): Средство соединения двух гибких материалов, состоящее из зубьев, закрепленных на противостоящих сторонах двух тканых полос, и замка, который при движении в одном направлении соединяет зубья одной полосы с зубьями другой, а при движении в обратном направлении разъединяет их (см. рисунок 1).
1 - верхний ограничитель; 2 - стрингер; 3 - бегунок;
4 - брелок; 5 - тесьма; 6 - нижний ограничитель
Рисунок 1 - Застежка-молния
3.2 тесьма (tape): Тканая полоса для закрепления на ней сцепляющихся зубьев застежки-молнии.
3.3 бегунок (slider): Устройство, соединяющее и разъединяющее сцепляющиеся зубья при движении соответственно в прямом и обратном направлениях.
3.4 брелок (puller): Пластина из пластика или металла, прикрепленная к бегунку для его ручного перемещения.
3.5 зубья (teeth): Отдельные детали застежки-молнии или непрерывной пластиковой спирали, сцепляющиеся друг с другом.
3.6 концевой ограничитель (верхний ограничитель/нижний ограничитель) [end stop (top stop/bottom stop)]: Концевые детали ряда зубьев, предназначенные для предотвращения соскальзывания бегунка с прикрепленных к тесьме зубьев.
3.7 стрингер (stringer): Тесьма с рядом закрепленных на ней зубьев, предназначенная для соединения с рядом зубьев другой тесьмы.
4. Принцип
4.1 Общие положения
Настоящий стандарт устанавливает нижеследующие методы.
4.2 Метод 1 - Прочность крепления верхнего ограничителя
Бегунок закрытой застежки-молнии (далее - застежка) закрепляют в одном зажиме разрывной испытательной машины, а нижний конец застежки захватывают другим зажимом. Затем зажимы раздвигают и измеряют нагрузку, которая потребуется для того, чтобы вытащить верхние ограничители из застежки.
4.3 Метод 2 - Прочность крепления нижнего ограничителя (метод "бегунок - стрингер")
Бегунок открытой застежки закрепляют в одном зажиме испытательной разрывной машины, а оба свободных конца стрингера захватывают другим зажимом. Затем зажимы раздвигают и измеряют нагрузку, которая потребуется для того, чтобы вытащить нижние ограничители из застежки.
4.4 Метод 3 - Прочность крепления нижнего ограничителя (метод "стрингер - стрингер")
Свободные концы стрингеров открытой застежки по отдельности захватывают двумя зажимами испытательной разрывной машины (см. рисунок 2). Затем зажимы раздвигают и измеряют нагрузку, которая потребовалась для того, чтобы выдернуть нижние ограничители из застежки.
1 - верхний зажим; 2 - стрингер; 3 - бегунок;
4 - нижний ограничитель; 5 - нижний зажим
Рисунок 2 - Испытание неразъемного ограничителя застежки
(метод 3)
5. Аппаратура и материалы
5.1 Разрывная испытательная машина со следующими характеристиками
5.1.1 Скорость расхождения зажимов (100 +/- 10) мм/мин.
5.1.2 Возможность измерения нагрузок до 1 кН с точностью 2%, как установлено для класса 2 по [2].
5.1.3 Обеспечение регистрации максимальной нагрузки, полученной в процессе испытаний, или нагрузки на протяжении всего испытания.
5.2 Обеспечение прикрепления бегунка по методам 1 и 2 с помощью небольшого крючка, расположенного на верхнем зажиме разрывной испытательной машины (5.1). Толщина крючка должна быть такой, чтобы его можно было продеть в отверстие брелока. Для этих целей подойдет крючок, изготовленный из проволоки диаметром (1,6 +/- 0,2) мм. Схемы этих двух испытаний проиллюстрированы на рисунках 3 и 4.
1 - верхний зажим испытательной машины; 2 - небольшой
крючок; 3 - бегунок с брелоком; 4 - стрингер;
5 - нижний зажим
Рисунок 3 - Расположение зажимов по методу 1
1 - верхний зажим испытательной машины; 2 - небольшой
