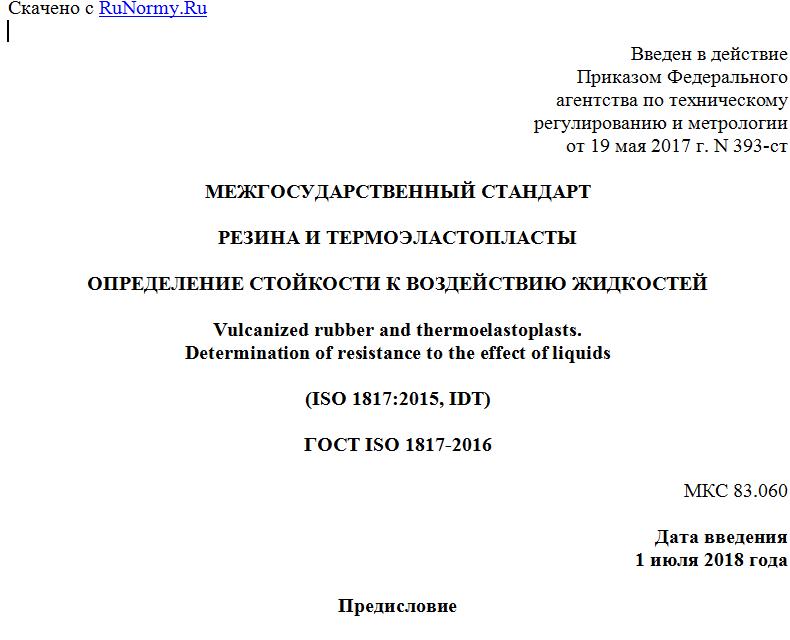

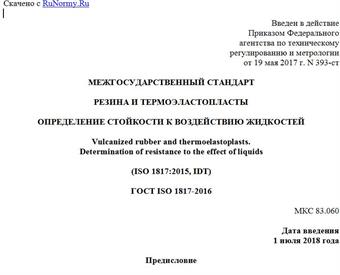

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 мая 2017 г. N 393-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
РЕЗИНА И ТЕРМОЭЛАСТОПЛАСТЫ
ОПРЕДЕЛЕНИЕ СТОЙКОСТИ К ВОЗДЕЙСТВИЮ ЖИДКОСТЕЙ
Vulcanized rubber and thermoelastoplasts.
Determination of resistance to the effect of liquids
(ISO 1817:2015, IDT)
ГОСТ ISO 1817-2016
МКС 83.060
Дата введения
1 июля 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации материалов и технологий" (ФГУП "ВНИИ СМТ"), Техническим комитетом по стандартизации ТК 160 "Продукция нефтехимического комплекса" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 ноября 2016 г. N 93-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 19 мая 2017 г. N 393-ст межгосударственный стандарт ГОСТ ISO 1817-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2018 г.
5 Настоящий стандарт идентичен международному стандарту ISO 1817:2015 "Резина, вулканизованная или термопластик. Определение воздействия жидкостей" ("Rubber, vulcanized or thermoplastic - Determination of the effect of liquids", IDT).
Международный стандарт разработан подкомитетом SC 2 "Испытания и анализ" технического комитета ISO/TC 45 "Каучук и резиновые изделия" Международной организации по стандартизации (ISO).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Воздействие жидкостей на резину или термоэластопласты может приводить к:
a) абсорбции жидкости резиной;
b) экстракции растворимых компонентов из резины;
c) химической реакции с резиной.
Величина абсорбции [a)] как правило, больше величины экстракции [b)], следовательно, конечным результатом является увеличение объема, которое обычно называют "набухание". Абсорбция жидкости может значительно изменять физические и химические свойства и, следовательно, изменять прочность при растяжении, удлинение и твердость резины, поэтому очень важно определять эти свойства после обработки резины. Экстракция растворимых компонентов, особенно пластификаторов и противостарителей, может аналогичным образом изменить физические свойства и химическую стойкость резины после высушивания (предполагая, что жидкость летучая). Поэтому необходимо определять эти свойства после погружения в жидкость и высушивания резины.
В настоящем стандарте изложены методы определения изменения следующих свойств:
- массы, объема и размеров;
- содержания экстрагируемых веществ;
- твердости и упругопрочностных свойств при растяжении после воздействия жидкостей и после воздействия жидкостей и высушивания.
Испытания могут частично имитировать условия эксплуатации, однако прямой корреляции с поведением резины при эксплуатации нет. Следовательно, резина с незначительным изменением объема не обязательно будет лучше при эксплуатации. Следует учитывать толщину резины, поскольку скорость проникания жидкости зависит от времени, и большая часть очень объемного резинового изделия может не меняться в течение всего прогнозируемого срока службы, особенно в случае вязких жидкостей. Воздействие жидкости на резину, особенно при высоких температурах, может зависеть от присутствия атмосферного кислорода. Испытания по настоящему стандарту можно использовать для оценки возможности применения резины с данной жидкостью и, в частности, представляют собой методику контроля при разработке резины, стойкой к воздействию масел, топлив или других рабочих жидкостей.
Воздействие жидкости может зависеть от характера и величины любого напряжения в резине. По настоящему стандарту испытывают образцы в ненапряженном состоянии.
Предупреждение 1 - Пользователи настоящего стандарта должны быть знакомы с нормальной лабораторной практикой. В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его применением. Пользователь настоящего стандарта несет ответственность за разработку соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
Предупреждение 2 - Некоторые процедуры, описанные в настоящем стандарте, могут включать использование или образование веществ или образование отходов, которые могут представлять опасность для окружающей среды. Следует использовать документацию по безопасному обращению и утилизации данных веществ после использования.
1 Область применения
Настоящий стандарт устанавливает методы оценки стойкости вулканизованных резин и термоэластопластов к воздействию жидкостей, определяя свойства резин до и после погружения в испытательные жидкости, которые представляют собой находящиеся в обращении рабочие жидкости, такие как нефтепродукты, органические растворители и химические реактивы, а также эталонные испытательные жидкости.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ISO 37, Rubber, vulcanized or thermoplastic - Determination of tensile stress-strain properties (Резина вулканизованная или термопластик. Определение упруго-прочностных свойств)
ISO 48, Rubber, vulcanized or thermoplastic - Determination of hardness (hardness between 10 IRHD and 100 IRHD) [Резина вулканизованная или термопластик. Определение твердости (твердость от 10 до 100 IRHD)]
ISO 175, Plastics - Methods of test for the determination of the effects of immersion in liquid chemicals (Пластики. Методы определения воздействия при погружении в жидкие химические реактивы)
ISO 7619-1, Rubber, vulcanized or thermoplastic - Determination of indentation hardness - Part 1: Durometer method (Shore hardness) [Резина вулканизованная или термопластик. Определение твердости при вдавливании. Часть 1. Метод дюрометра (твердость по Шору)]
ISO 18899:2013, Rubber - Guide to the calibration of test equipment (Резина. Руководство по калибровке испытательного оборудования)
ISO 23529:2010, Rubber - General procedures for preparing and conditioning test pieces for physical test methods (Резина. Общие процедуры приготовления и кондиционирования образцов для испытаний физических свойств)
ASTM D 5964 Standard practice for rubber IRM 901, IRM 902, and IRM 903 replacement oils for ASTM N 1, ASTM N 2, and ASTM N 3 oils (Стандартная практика для резин по маслам IRM 901, IRM 902 и IRM 903, заменяющим масла ASTM N 1, ASTM N 2 и ASTM N 3)
3 Аппаратура
3.1 Аппарат полного погружения, предназначенный для учета летучести испытательной жидкости и температуры погружения с целью предотвращения и уменьшения испарения испытательной жидкости и проникновения воздуха.
Для испытаний при температурах значительно ниже точки кипения испытательной жидкости используют стеклянную бутылку, закрытую пробкой, или пробирку. Для испытаний при температурах, близких к температуре кипения испытательной жидкости, бутылка или пробирка должна быть снабжена обратным холодильником или другими необходимыми средствами для уменьшения испарения жидкости.
Размеры бутылки или пробирки должны обеспечивать полное погружение образцов в жидкость. Объем жидкости должен не менее чем в 15 раз превышать общий объем образцов, объем воздуха над жидкостью должен быть минимальным.
Закрепленные в зажимах образцы следует подвешивать на стержень или проволоку и отделять от соседних образцов, например с помощью стеклянных колец или других инертных прокладок.
Материалы аппарата должны быть инертными по отношению к испытательной жидкости и резине; например, не используют материалы, содержащие медь.
3.2 Аппарат для испытания только одной поверхности, обеспечивающий фиксирование образца, при котором с жидкостью контактирует только одна поверхность образца.
Указанный аппарат (см. рисунок 1) состоит из опорной плиты (A) и цилиндрической камеры с открытым концом (B), которая болтами (E) с гайками-барашками (D) плотно прижимается к образцу (C). Для обследования поверхности, не контактирующей с жидкостью, допускаются в опорной плите отверстия диаметром примерно 30 мм. Во время испытания отверстие в верхней части камеры должно быть плотно закрыто пробкой (F).
