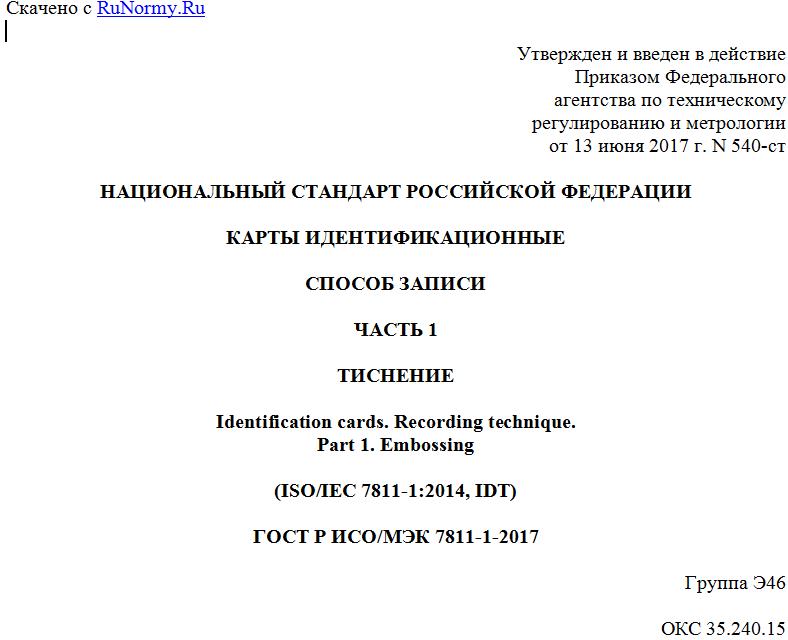

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 июня 2017 г. N 540-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАРТЫ ИДЕНТИФИКАЦИОННЫЕ
СПОСОБ ЗАПИСИ
ЧАСТЬ 1
ТИСНЕНИЕ
Identification cards. Recording technique.
Part 1. Embossing
(ISO/IEC 7811-1:2014, IDT)
ГОСТ Р ИСО/МЭК 7811-1-2017
Группа Э46
ОКС 35.240.15
ОКП 40 8470
Дата введения
1 декабря 2018 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Обществом с ограниченной ответственностью "Информационно-аналитический вычислительный центр" (ООО ИАВЦ) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 22 "Информационные технологии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 июня 2017 г. N 540-ст
4 Настоящий стандарт идентичен международному стандарту ИСО/МЭК 7811-1:2014 "Идентификационные карты. Способ записи. Часть 1. Тиснение" (ISO/IEC 7811-1:2014 "Identification cards - Recording technique - Part 1: Embossing", IDT).
ИСО/МЭК 7811-1:2014 разработан подкомитетом ПК 17 "Идентификационные карты и устройства идентификации личности" Совместного технического комитета по стандартизации СТК 1 "Информационные технологии" Международной организации по стандартизации (ИСО) и Международной электротехнической комиссии (МЭК).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р ИСО/МЭК 7811-1-2010
6 Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектом патентных прав. ИСО и МЭК не несут ответственности за идентификацию подобных патентных прав
7 ПЕРЕИЗДАНИЕ. Ноябрь 2018 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт относится к серии стандартов, описывающих параметры идентификационных карт (далее - карт), как определено в разделе 4, и использование таких карт для целей обмена информацией.
Настоящий стандарт устанавливает требования к рельефным символам, наносимым на карты посредством тиснения. Рельефные символы предназначены для передачи данных с помощью импринтеров либо путем визуального или машинного чтения. Стандарт учитывает как человеческий, так и машинный аспекты и устанавливает минимальные требования.
Цель данных стандартов - предоставить критерии, в соответствии с которыми карты должны функционировать. Стандарты не учитывают степень использования карты до проведения испытаний, если оно имело место. В отношении несоответствия карт установленным критериям решения принимают договаривающиеся стороны на основе консенсуса.
Методы испытаний для контроля соответствия карт требованиям настоящего стандарта установлены в ИСО/МЭК 10373-1.
Примечание - Тактильный идентификатор (ТИ) по ИСО/МЭК 7811-9 может располагаться в зоне имени и адреса, определенной настоящим стандартом. Размещение рельефных символов в этой зоне не рассматривается как альтернатива ТИ.
2 Соответствие
Необходимым условием соответствия карты требованиям настоящего стандарта является ее соответствие требованиям ИСО/МЭК 7810, установленным для карты формата ID-1. Карта соответствует настоящему стандарту, если она удовлетворяет всем его требованиям. Подразумеваемые значения применяют, если не указаны другие значения.
3 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок следует использовать только указанное издание, для недатированных ссылок следует использовать последнее издание указанного документа, включая все поправки.
ISO 1831, Printing specifications for optical character recognition (Требования к печати символов для оптического чтения)
ISO 1073-1, Alphanumeric character sets for optical recognition - Part 1: Character set OCR-A - Shapes and dimensions of the printed image (Наборы буквенно-цифровых символов для оптического чтения. Часть 1. Набор символов OCR-A. Формы и размеры оттисков)
ISO 1073-2, Alphanumeric character sets for optical recognition - Part 2: Character set OCR-B - Shapes and dimensions of the printed image (Наборы буквенно-цифровых символов для оптического чтения. Часть 2. Набор символов OCR-B. Формы и размеры оттисков)
ISO/IEC 7810, Identification cards - Physical characteristics (Идентификационные карты. Физические характеристики)
ISO/IEC 7811-9, Identification cards - Recording technique - Part 9: Tactile identifier mark (Идентификационные карты. Способ записи. Часть 9. Тактильный идентификатор)
ISO/IEC 7812-1, Identification cards - Identification of issuers - Part 1: Numbering system (Идентификационные карты. Идентификация эмитентов. Часть 1. Система нумерации)
ISO/IEC 7812-2, Identification cards - Identification of issuers - Part 2: Application and registration procedures (Идентификационные карты. Идентификация эмитентов. Часть 2. Процедуры подачи заявки и регистрации)
ISO/IEC 10373-1, Identification cards - Test methods - Part 1: General characteristics tests (Идентификационные карты. Методы испытаний. Часть 1. Общие характеристики)
4 Термины и определения
В настоящем стандарте применен термин "идентификационная карта" по ИСО/МЭК 7810, а также следующие термины с соответствующими определениями:
4.1 тиснение (embossing): Процесс нанесения символов, рельефно выступающих на лицевой поверхности карты.
4.2 неиспользованная карта (unused card): Карта, на которую при помощи тиснения нанесены все символы, обусловленные ее предполагаемым назначением, но которая не была выпущена в обращение.
4.3 возвращенная карта (returned card): Карта с нанесенным на нее тиснением после того, как она была выдана держателю и возвращена с целью проведения испытаний.
4.4 идентификационный номер (identification number): Номер, идентифицирующий держателя карты.
5 Характеристики карты
Особое внимание следует обращать на характеристики материала, из которого изготовлена карта, от которых зависит ее пригодность для рассматриваемого способа записи информации, прежде всего на способность материала выдерживать без разрушения и оседания рельефных символов операции в импринтерах.
Карта должна быть изготовлена из поливинилхлорида (ПВХ) и (или) поливинилхлоридацетата (ПВХА) или из материалов, имеющих такие же, как у ПВХ и ПВХА, или улучшенные рабочие характеристики, как, например, сложные полиэфиры, полиэтилены и поликарбонаты.
Примечание - В отношении требований к конструкции карты, от которых зависит достижение установленных настоящим стандартом значений рельефной высоты символов, следует обращаться к инструкциям изготовителей оборудования для персонализации карт. На момент публикации настоящего стандарта согласие по методу испытаний, подтверждающему пригодность структуры карты к тиснению, не достигнуто (см. приложение C).
5.1 Коробление карты
При размещении карты на плоской жесткой поверхности выпуклой стороной вверх максимальное расстояние от плоской поверхности до любого нетисненого участка выпуклой стороны тисненой карты непосредственно перед выпуском в обращение не должно превышать 2,5 мм, включая толщину карты.
Примечание - Степень коробления карты зависит от материала, из которого изготовлена карта, и используемого способа тиснения.
5.2 Искажения поверхности
Выступающие участки не должны выходить за плоскость карты более чем на 0,51 мм на лицевой стороне карты в зоне А, как показано на рисунке 1.
5.3 Высота и ширина карты
Все точки на кромках готовой карты с тиснением, за исключением скругленных углов, должны находиться в области, ограниченной двумя концентрическими и подобно расположенными прямоугольниками, размеры которых (максимальные высота и ширина и минимальные высота и ширина соответственно) указаны на рисунке 1.
Примечания
1 Предельные размеры карты, установленные в настоящем стандарте, отличаются от предельных размеров, установленных в ИСО/МЭК 7810, так как учитывают изменения размеров карты после тиснения.
2 Все стандарты, устанавливающие требования к идентификационным картам, используют верхнюю кромку карты в качестве базовой для задания размеров, за исключением настоящего стандарта, устанавливающего требования к тиснению, в котором по историческим причинам в качестве базовой используется нижняя кромка карты.
