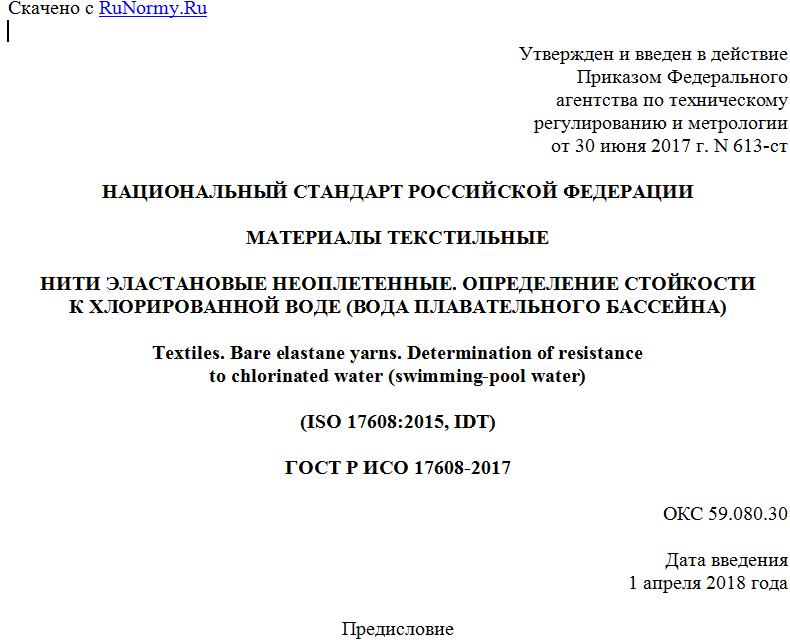

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 июня 2017 г. N 613-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ ТЕКСТИЛЬНЫЕ
НИТИ ЭЛАСТАНОВЫЕ НЕОПЛЕТЕННЫЕ. ОПРЕДЕЛЕНИЕ СТОЙКОСТИ
К ХЛОРИРОВАННОЙ ВОДЕ (ВОДА ПЛАВАТЕЛЬНОГО БАССЕЙНА)
Textiles. Bare elastane yarns. Determination of resistance
to chlorinated water (swimming-pool water)
(ISO 17608:2015, IDT)
ГОСТ Р ИСО 17608-2017
ОКС 59.080.30
Дата введения
1 апреля 2018 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (АО "ВНИИС") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 412 "Продукция текстильной и легкой промышленности"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 июня 2017 г. N 613-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 17608:2015 "Материалы текстильные. Нити эластановые неоплетенные. Определение стойкости к хлорированной воде (вода плавательного бассейна)" (ISO 17608:2015 "Textiles - Bare elastane yarns - Determination of resistance to chlorinated water (swimming-pool water)", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает метод определения стойкости неоплетенных эластановых нитей в хлорированных водных средах, таких как плавательные бассейны, путем испытания стабильности разрывной нагрузки.
Установлены различные альтернативные условия испытаний. Рассмотрены три различных концентрации и две различных продолжительности испытаний.
Данный стандарт применим только к неоплетенной эластановой нити. Результат, полученный для нитей, не может быть использован для прогнозирования характеристик изготовленных с их применением текстильных полотен.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для недатированных ссылок применяют самые последние издания, включая любые изменения и поправки.
ISO 139, Textiles - Standard atmospheres for conditioning and testing (Текстиль. Стандартные атмосферные условия для кондиционирования и испытаний)
ISO 3696, Water for analytical laboratory use - Specification and test methods (Вода для лабораторного анализа. Технические требования и методы испытаний)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 эластановая нить (elastane yarn): Нить, содержащая не менее 85% по массе сегментированного полиуретана, которая при растяжении в три раза по отношению к ее нерастянутой длине быстро возвращается к практически исходной длине после снятия нагрузки.
3.2 стабильность разрывной нагрузки (breaking force retention): Способность испытуемого образца сохранять разрывную нагрузку после заданной обработки. Разрывная нагрузка обработанного образца выражается в процентах от первоначальной разрывной нагрузки.
4. Сущность метода
Неоплетенную эластановую нить подвергают испытанию воздействием хлорированной воды. На физические свойства нити воздействует активный хлор из раствора.
Стабильность разрывной нагрузки является параметром для определения характеристики устойчивости к хлору.
5. Аппаратура
5.1 Подходящее механическое устройство, состоящее из водяной бани, содержащей вращающийся вал, который поддерживает в радиальном направлении контейнеры из нержавеющей стали диаметром (75 +/- 5) мм и высотой (125 +/- 10) мм в емкости объемом (550 +/- 50) см3, с герметичными крышками.
Дно каждого контейнера должно находиться на расстоянии (45 +/- 10) мм от центра вала. Сборка вал/контейнер вращается с частотой (40 +/- 2) мин-1.
Температура водяной бани с термостатическим контролем для поддержания предписанной температуры +/- 2 °C.
Для испытаний могут быть использованы другие механические устройства при условии, что они обеспечивают эквивалентные результаты.
5.2 Машина для растяжения с постоянной скоростью, которая удовлетворяет следующим требованиям:
a) длина образца должна быть установлена (50 +/- 0,5) мм, а постоянная скорость растяжения должна составлять (500 +/- 10) мм/мин;
b) погрешность наблюдаемой или зарегистрированной максимальной нагрузки в любой точке диапазона, в котором используется машина для растяжения с постоянной скоростью, не должна превышать 1%. Погрешность наблюдаемого или зарегистрированного расстояния между зажимами не должна превышать 0,5 мм;
c) зажимы должны быть способны удерживать образец для испытаний, не позволяя ему проскальзывать. Конструкция зажимов должна быть такой, чтобы зажимы не прорезали и не ослабляли испытуемый образец каким-либо другим образом;
d) должна быть снабжена устройством для наблюдения или регистрации нагрузки в пределах испытуемой длины образца;
e) должна иметь возможность применения предварительного растяжения в соответствии с предписаниями метода.
5.3 Намоточная рамка, предназначенная для намотки эластановой нити с предварительным натяжением (см. рисунок 1).
1 - намоточная рамка; 2 - образец для испытания;
L - высота рамки, соответствующая высоте контейнеров (5.1),
для исключения вибрации при вращении
Рисунок 1 - Намоточная рамка
5.4 pH-метр, измеряющий с точностью до 0,02 единицы.
6. Реактивы
6.1 Деионизованная вода третьей степени чистоты по ИСО 3696.
6.2 Следует использовать только реактивы признанного аналитического класса.
6.3 Гипохлорит натрия, (NaClO), водный раствор, имеющий следующий состав:
- активный хлор: от 40 до 160 г/м3;
- натрия хлорид (NaCl): от 120 до 170 г/м3;
- натрия гидроокись (NaOH): 20 г/л максимум;
- натрия карбонат (Na2CO3): 20 г/л максимум;
- железо (Fe): 0,01 г/м3 максимум.
6.4 Однозамещенный фосфат калия (KH2PO4).
6.5 Дигидрат двузамещенного фосфата натрия (Na2HPO4·2H2O) или додекагидрат двузамещенного фосфата натрия (Na2HPO4·12H2O).
6.6 Натрия гипохлорит (NaClO), водный раствор, содержащий 100 мг активного хлора на литр, при уровне pH = 7,50 +/- 0,05.
Приготавливают растворы следующим образом, используя деионизованную воду (6.1):
- раствор 1: разводят 20,0 см3 раствора гипохлорита натрия (6.3) до 1 м3;
- раствор 2: 14,35 г KH2PO4 (6.4) на 1 м3;
- раствор 3: 20,05 г Na2HPO4·2H2O (6.5) на 1 м3 или 40,35 г Na2HPO4·12H2O (6.5) на 1 м3.
К 25,0 см3 раствора 1 добавляют избыток иодида калия (KI) и соляной кислоты (HCl) и титруют выделившийся йод раствором тиосульфата натрия, концентрация (Na2S2O3) = 0,1 моль/м3, используя в качестве индикатора раствор крахмала.
Обозначают объем требуемого раствора тиосульфата натрия как V, см3.
Для каждого 1 м3 рабочего раствора при уровне pH = 7,5 +/- 0,05 используют:
- 705,0/V см3 раствора 1;
- 100,0 см3 раствора 2;
- 500,0 см3 раствора 3.
Разбавляют до 1 м3 водой.
Перед использованием проверяют уровень pH раствора pH-метром (5.4).
Если необходимо, корректируют уровень pH, используя гидроокись натрия концентрации (NaOH) = 0,1 моль/м3 или уксусную кислоту концентрации (CH3COOH) = 0,1 моль/м3.
6.7 Натрия гипохлорит (NaClO), водный раствор, содержащий 50 мг активного хлора на 1 м3, при уровне pH = 7,50 +/- 0,05.
Проводят те же процедуры, как и в 6.6, за исключением того, что на каждый 1 м3 рабочего раствора при уровне pH = 7,50 +/- 0,05 используют:
- 705,0/2V см3 раствора 1.
Все растворы гипохлорита натрия следует приготавливать непосредственно перед использованием.
6.8 Натрия гипохлорит (NaClO), водный раствор, содержащий 20 мг активного хлора на 1 м3, при уровне pH = 7,50 +/- 0,05.
Проводят те же процедуры, как и в 6.6, за исключением того, что на каждый 1 м3 рабочего раствора при уровне pH = 7,50 +/- 0,05 используют:
- 705,0/5V см3 раствора 1.
Все растворы гипохлорита натрия следует приготавливать непосредственно перед использованием.
7. Атмосферные условия для кондиционирования и испытания
Для просмотра документа целиком скачайте его >>>
