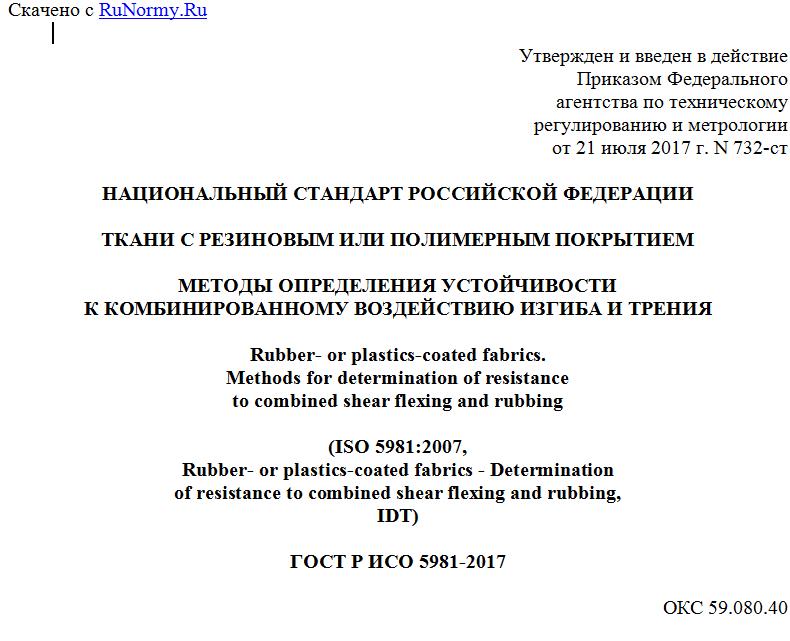

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 июля 2017 г. N 732-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТКАНИ С РЕЗИНОВЫМ ИЛИ ПОЛИМЕРНЫМ ПОКРЫТИЕМ
МЕТОДЫ ОПРЕДЕЛЕНИЯ УСТОЙЧИВОСТИ
К КОМБИНИРОВАННОМУ ВОЗДЕЙСТВИЮ ИЗГИБА И ТРЕНИЯ
Rubber- or plastics-coated fabrics.
Methods for determination of resistance
to combined shear flexing and rubbing
(ISO 5981:2007,
Rubber- or plastics-coated fabrics - Determination
of resistance to combined shear flexing and rubbing,
IDT)
ГОСТ Р ИСО 5981-2017
ОКС 59.080.40
Дата введения
1 мая 2018 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (АО "ВНИИС") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 412 "Продукция текстильной и легкой промышленности"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 июля 2017 г. N 732-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 5981:2007 "Ткани с резиновым или полимерным покрытием. Определение устойчивости к комбинированному воздействию изгиба и трения" (ISO 5981:2007 "Rubber- or plastics-coated fabrics - Determination of resistance to combined shear flexing and rubbing", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для увязки с наименованиями, принятыми в существующем комплексе национальных стандартов Российской Федерации.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Предупреждение - Лица, использующие настоящий стандарт, должны быть знакомы с обычной лабораторной практикой. Данный стандарт не ставит целью рассмотрение всех проблем безопасности, связанных с его использованием. Установление необходимой практики в области безопасности и гигиены труда и обеспечение соблюдения национальных регулирующих положений возлагается на пользователя.
1 Область применения
Настоящий стандарт устанавливает два метода оценки устойчивости ткани с резиновым или полимерным покрытием к комбинированному воздействию изгиба и трения. Трение создается применением прижимного устройства (метод A) или обычным контактом между поверхностями образцов для испытания (метод B).
Метод B (без применения прижимного устройства) предпочтителен во всех случаях, когда прижимное устройство может повредить образец на шероховатых поверхностях из-за абразивного эффекта, который нежелателен, например при испытании материалов с липкими поверхностями, легких покрытий, таких как полиуретаны.
Испытание можно проводить на только что поставленных изделиях или изделиях, прошедших предварительную обработку, такую как увлажнение или ускоренное старение.
Примечание - Результаты, полученные с использованием методов A и B, не подлежат сравнению, поскольку между ними не существует корреляции.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ISO 2231, Rubber- or plastics-coated fabrics - Standard atmospheres for conditioning and testing (Ткани с резиновым или полимерным покрытием. Стандартные условия для кондиционирования и испытания)
ISO 2286-1, Rubber- or plastics-coated fabrics - Determination of roll characteristics - Part 1: Methods for determination of length, width and net mass (Ткани с резиновым или полимерным покрытием. Определение параметров рулона. Часть 1. Методы определения длины, ширины и массы нетто)
ISO 4287, Geometrical Product Specifications (GPS) - Surface texture: Profile method - Terms, definitions and surface texture parameters (Геометрические характеристики изделий (GPS). Структура поверхности. Профильный метод. Термины, определения и параметры структуры)
3 Сущность метода
Образец для испытания подвергают последовательному воздействию мягкого абразивного трения, прикладываемого к постоянно изменяющемуся рисунку складок, создаваемых шлифовальной машиной. Повреждение, нанесенное образцу для испытаний, оценивают визуально.
4 Аппаратура
4.1 Общие положения
Устройство должно состоять из шлифовальной машины (см. рисунки 1 и 2), имеющей два параллельных зажима, совершающих реверсивные возвратно-поступательные движения, определяемые их длиной и шириной, и прижимного устройства (дополнительного), надавливающего на изогнутую часть образца для испытания.
--------------------------------
<a> Амплитуда s.
P - плечо нижнего захвата;
C - центрирующая линия образца для испытания
Рисунок 1 - Устройство: вид сверху
A - нижний зажим; B - верхний зажим; T - прижимное
устройство; d - расстояние между основанием и верхней
поверхностью нижнего зажима [см. 4.2, перечисление b)];
b - ширина прижимного устройства [см. 4.2, перечисление e)]
Рисунок 2 - Устройство: поперечный разрез
Устройство должно быть оборудовано счетчиком и приспособлением, позволяющим вручную приводить два захвата в непосредственное соприкосновение.
Большинство счетчиков вследствие их метода действия записывают только один импульс для каждого возвратно-поступательного движения, т.е. два перемещения с трением. В данном случае число, показанное счетчиком, умножаем на "2", чтобы получить полное количество перемещений с трением (например, при показании счетчика 1000, количество соответствующих перемещений с трением будет 2000).
Компоненты шлифовальной машины должны удовлетворять требованиям, установленным в 4.2, 4.3 и 4.4.
4.2 Размеры и характеристики
Машина должна иметь следующие размеры и характеристики:
a) расстояние между зажимами - (12 +/- 0,3) мм;
b) расстояние d между основанием и верхней поверхностью нижнего зажима - (6 +/- 0,1) мм или, согласно договоренности, - (3 +/- 0,1) мм (для легких тканей с покрытием), или (0,0 +/- 0,1) мм (для тонких тканей с покрытием), если используют прокладку (см. 8.1.1);
c) амплитуда перемещения s - (40 +/- 1) мм;
d) частота перемещения - от 2,4 до 3,0 циклов/с (каждое пересечение осей захвата считается как одно перемещение с трением);
e) ширина прижимного устройства - (10 +/- 0,2) или (11,5 +/- 0,2) мм, при испытании тонких материалов;
f) длина прижимного устройства - (100 +/- 1) мм;
g) нагрузка, прикладываемая через прижимное устройство, - (5 +/- 0,1) или (10 +/- 0,2) Н при добавлении дополнительного груза.
Все детали или части деталей (за исключением удерживающих поверхностей захватов), которые могут контактировать с образцом для испытания, должны быть отполированы (шероховатость поверхности Ra = 0,4 мкм - см. ИСО 4287).
4.3 Зажимы
Зажимы должны состоять из двух частей (см. рисунки 1 и 2), как указано ниже:
a) нижняя часть A, имеющая плечо P для позиционирования образца для испытания, которое расположено на расстоянии от края зажима (образец образует петлю длиной 45 или 55 мм), а также две отсчетные линии C для центрирования образца вдоль общей оси симметрии зажимов, когда они расположены напротив друг друга;
b) верхняя часть B, служащая в качестве зажимной пластины.
Края зажимов должны иметь радиус кривизны (1 +/- 0,1) мм для того, чтобы исключить разрезание образцов для испытания.
Система зажимов, включающая в себя верхний и нижний зажимы, должна быть сконструирована таким образом, чтобы полностью исключить смещение образца в процессе испытания.
4.4 Прижимное устройство (дополнительное)
Прижимное устройство (см. рисунок 3) должно быть центрировано между зажимами таким образом, чтобы отсутствовал его контакт с ними. Края прижимного устройства должны иметь радиус кривизны, равный (1 +/- 0,1) мм.
