Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 июля 2017 г. N 653-ст

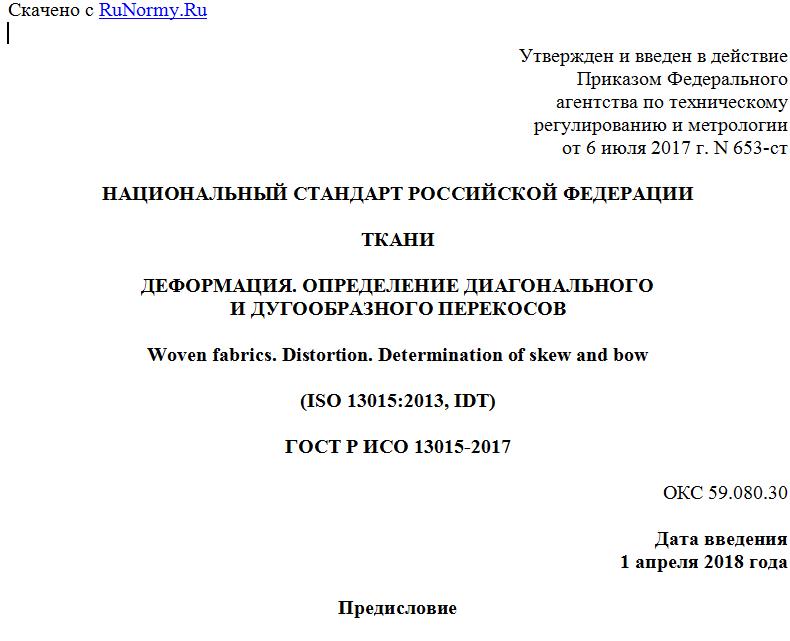

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТКАНИ
ДЕФОРМАЦИЯ. ОПРЕДЕЛЕНИЕ ДИАГОНАЛЬНОГО
И ДУГООБРАЗНОГО ПЕРЕКОСОВ
Woven fabrics. Distortion. Determination of skew and bow
(ISO 13015:2013, IDT)
ГОСТ Р ИСО 13015-2017
ОКС 59.080.30
Дата введения
1 апреля 2018 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (АО "ВНИИС") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 412 "Продукция текстильной и легкой промышленности"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 июля 2017 г. N 653-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 13015:2013 "Ткани. Деформация. Определение диагонального и дугообразного перекосов" (ISO 13015:2013 "Woven fabrics - Distortion - Determination of skew and bow", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочного международного стандарта соответствующий национальный стандарт, сведения о котором приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает метод определения деформации ткани, в которой нити утка и основы обычно взаимно перпендикулярны.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт. Для недатированной ссылки применяют самое последнее издание, включая любые изменения и поправки.
ISO 139, Textiles - Standard atmospheres for conditioning and testing (ИСО 139, Текстиль. Стандартные атмосферные условия для кондиционирования и испытаний)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 дугообразный перекос (bow): Кривизна основы или утка ткани.
3.2 диагональный перекос (skew): Состояние ткани, при котором прямые нити утка не перпендикулярны кромкам.
4 Сущность метода
На куске ткани, размещенном на плоской поверхности без натяжения, диагональный и дугообразный перекосы характеризуются следующим образом.
Общий диагональный перекос определяют процентным отношением расстояния, измеренного между точкой пересечения с кромкой одного конца уточной нити и точкой пересечения с этой же кромкой перпендикуляра, возведенного из точки пересечения другого конца уточной нити с противоположной кромкой, к расстоянию между точками пересечения перпендикуляра с обеими кромками (к ширине ткани).
Местный диагональный перекос определяют как расстояние между одним концом уточной нити и его перпендикулярами к нитям основы, проведенными на некотором отрезке ширины ткани.
Дугообразный перекос утка определяют (см. приложение А) по линии перпендикуляра к прямой линии, соединяющей оба конца нити утка, как общее расстояние, на протяжении которого нить утка отклоняется от этой прямой линии.
Дугообразный перекос основы определяют (см. приложение А) как наибольшее расстояние по линии перпендикуляра от кромки ткани к прямой линии, соединяющей выбранные точки на этой кромке.
Примечание - Любая специальная обработка лабораторной пробы, например, стирка или чистка, допускается только по соглашению между заинтересованными сторонами и должна быть отмечена в протоколе испытания.
5 Аппаратура
5.1 Угольник или аналогичный инструмент, градуированный в миллиметрах, в котором не менее двух сторон взаимно перпендикулярны.
5.2 Металлическая линейка длиной не менее 100 см, в частности, не менее общей ширины измеряемого образца ткани, градуированная в миллиметрах.
5.3 Металлическая линейка длиной 20 см, градуированная в миллиметрах.
6 Условия кондиционирования и испытания
Кондиционирование и испытания проводят в стандартных атмосферных условиях по ИСО 139.
Кондиционирование образца ткани проводят не менее 16 ч.
7 Образцы для испытания
7.1 В случае отбора образцов от крупной пробы необходимо следить за тем, чтобы их отбирали при минимальном приложенном натяжении.
7.2 Подготавливают образцы по полной ширине ткани, длиной не менее 500 мм.
7.3 Не допускается отбирать образцы в пределах 1 м от концов пробы ткани.
8 Порядок проведения испытания
8.1 Общие положения
Приступают к измерению испытуемого образца (исключая кромки) и записывают положение выбранной нити утка по отношению к ее ближайшему концу.
8.2 Подготовка посредством маркирования
Выбирают уточную нить и прослеживают ее прохождение путем нанесения тонким маркером последовательных точек по длине и ширине испытуемого образца.
Если нить видна нечетко, освещение лицевой стороны образца может подчеркнуть рельеф и облегчить разметку следования уточной нити.
В качестве альтернативы маркируют и измеряют обратную сторону образца.
8.3 Подготовка посредством распускания
Если невозможно пометить уточную нить, разрезают ткань и распускают ее для того, чтобы полностью открыть уточную нить по ширине образца.
8.4 Определение общего и местного диагональных перекосов
8.4.1 Общие положения
Линию, имитирующую прохождение выделенного утка, моделируют с применением одного или нескольких треугольников.
Поскольку каждый треугольник характеризуется высотой a и основанием b, наклон каждого треугольника вычисляют отношением a к b.
Диагональный перекос будет представлен как наклон, выраженный в процентах.
Если линию моделируют несколькими треугольниками, самый высокий наклон определяют как окончательный результат.
8.4.2 Инструкции по измерению
Измеряют с точностью до миллиметра с помощью металлической линейки (5.2) расстояние b в направлении перпендикуляра к нитям основы.
Измеряют угольником и маленькой линейкой расстояние a в направлении основы (см. рисунок 1).
a - высота; b - основание
Рисунок 1 - Определение диагонального перекоса
Отмечают значения расстояний a и b, соответствующие перпендикуляру для каждого наклона, который делает линия (см. 8.4.3, 8.4.4 и 8.4.5, три примера возможных измерений в отношении типов диагонального перекоса).
Измерения проводят в трех различных местах по длине образца ткани, чтобы получить результаты на трех нитях утка.
8.4.3 Общий диагональный перекос
На рисунке 2 представлена модель с одним треугольником для определения общего диагонального перекоса, где:
a - максимальное расстояние от верхней точки линии до перпендикуляра, возведенного из точки пересечения начала уточной нити с одной кромкой ткани к противоположной кромке, высота;
b - расстояние между ортогональными проекциями точки начала уточной нити на одной кромке ткани и верхней точки линии на перпендикуляр к основе (b представляет полезную ширину испытуемой ткани, для которой исключены кромки), основание.
a - высота; b - основание
Рисунок 2 - Принцип измерения общего диагонального перекоса
(модель одного треугольника)
Рисунки 3 - 6 представляют четыре примера различных конфигураций, связанных с измерением общего диагонального перекоса.
