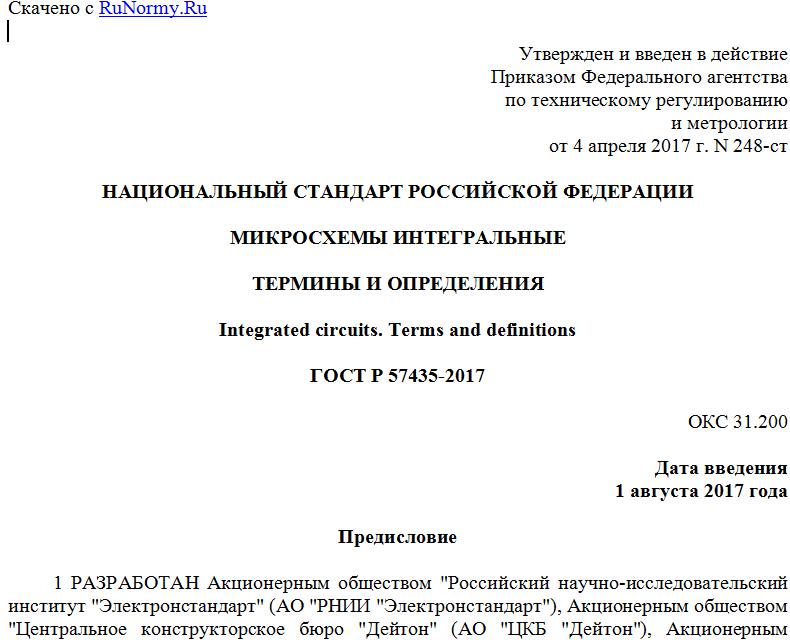

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МИКРОСХЕМЫ ИНТЕГРАЛЬНЫЕ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Integrated circuits. Terms and definitions
ГОСТ Р 57435-2017
ОКС 31.200
Дата введения
1 августа 2017 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "Российский научно-исследовательский институт "Электронстандарт" (АО "РНИИ "Электронстандарт"), Акционерным обществом "Центральное конструкторское бюро "Дейтон" (АО "ЦКБ "Дейтон"), Акционерным обществом "Научно-исследовательский институт микроэлектронной аппаратуры "Прогресс" (АО "НИИМА "Прогресс")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 303 "Электронная компонентная база, материалы и оборудование"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 4 апреля 2017 г. N 248-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользователя - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий в области интегральных микросхем.
Для каждого понятия установлен один стандартизованный термин. Заключенная в круглые скобки часть термина может быть опущена при его использовании. Часть термина вне круглых скобок образует его краткую форму. Краткая форма может быть также представлена аббревиатурой.
Стандартизованные термины набраны полужирным шрифтом, их краткие формы - светлым.
Наличие квадратных скобок в терминологической статье означает, что в нее включены два (три, четыре и т.п.) термина, имеющие общие терминоэлементы.
В алфавитном указателе данные термины размещены отдельно с указанием номера статьи.
В стандарте приведены эквиваленты стандартизованных терминов на английском языке.
1 Область применения
Настоящий стандарт устанавливает термины и определения основных понятий интегральных микросхем.
Термины, установленные настоящим стандартом, применяют во всех видах документации и литературы, входящих в сферу действия работ по стандартизации и (или) использующих результаты этих работ.
Настоящий стандарт предназначен для применения предприятиями, организациями и другими субъектами научной и хозяйственной деятельности независимо от форм собственности и подчинения, а также федеральными органами исполнительной власти Российской Федерации, участвующими в разработке, производстве и применении микросхем в соответствии с действующим законодательством.
2 Термины и определения
1 (интегральная) микросхема: Микроэлектронное изделие, состоящее из совокупности элементов (компонентов), электрически соединенных или не соединенных между собой в объеме и (или) на поверхности подложки (кристалла), и предназначенное для выполнения заданной функции. integrated circuit
2 элемент (микросхемы): Часть микросхемы, реализующая функцию какого-либо изделия электронной техники, которая выполнена нераздельно от кристалла и не может быть выделена как самостоятельное изделие с точки зрения требований к испытаниям, приемке, поставке и эксплуатации. Примечание - К изделиям электронной техники относят полупроводниковые приборы, резисторы, конденсаторы, микроустройства и др. circuit element
3 компонент (микросхемы): Часть гибридной микросхемы, реализующая заданную функцию какого-либо изделия электронной техники, которая может быть выделена как самостоятельное изделие с точки зрения требований к испытаниям, приемке, поставке и эксплуатации. Примечание - Компоненты могут содержать совокупность элементов или (и) микросхем в бескорпусном исполнении и др. circuit component
4 кристалл (полупроводниковой микросхемы): Часть полупроводниковой пластины, в объеме и (или) на поверхности которой сформированы элементы полупроводниковой микросхемы, межэлементные соединения и контактные площадки. die; chip
5 подложка (микросхемы): Несущая конструкция, в объеме или на поверхности которой формируют элементы, межэлементные и межкомпонентные соединения, контактные площадки и монтируют компоненты. substrate
6 пластина (микросхемы): Заготовка из полупроводникового материала, предназначенная для изготовления полупроводниковых микросхем. wafer
7 контактная площадка (микросхемы): Металлизированный участок на подложке или кристалле, основании корпуса, предназначенный для присоединения элементов и кристаллов к выводам микросхемы или для контроля электрических параметров. bonding pad
8 корпус (микросхемы): Совокупность сборочных единиц и (или) деталей, предназначенных для обеспечения защиты микросхемы от внешних воздействий, обеспечения теплопередачи, а также для организации электрических связей элементов и (или) компонентов с внешними электрическими цепями. package; case
9 полупроводниковая микросхема: Микросхема, все элементы и межэлементные соединения которой выполнены в объеме и (или) на поверхности кристалла. monolithic integrated circuit
10 гибридная микросхема: Микросхема, содержащая компоненты или совокупность компонентов и элементов. hybrid circuit
11 многокристальный модуль: Гибридная микросхема, состоящая из двух или более полупроводниковых микросхем в бескорпусном исполнении, смонтированных в общий корпус. multichip module
12 пленочная микросхема: Микросхема, все элементы которой выполнены в виде пленок на поверхности подложки. film integrated circuit
13 аналоговая микросхема: Микросхема, предназначенная для преобразования и (или) обработки сигналов, изменяющихся по закону непрерывной или прерывистой функции. linear integrated circuit
14 цифровая микросхема: Микросхема, предназначенная для преобразования и (или) обработки сигналов, изменяющихся по закону дискретной функции. digital integrated circuit
15 бескорпусная микросхема: Микросхема, конструктивно выполненная в виде кристалла (или совокупности кристаллов, сформированных на пластине без разделения), с выводами или с контактными площадками, предназначенная для монтажа в корпус или другие сборочные единицы. known good die
16 базовый кристалл (микросхемы), БК: Часть полупроводниковой пластины с определенным набором сформированных электрически соединенных или несоединенных между собой элементов или стандартных ячеек, используемая для создания микросхем заданного функционального назначения путем изготовления межэлементных соединений.
17 базовый матричный кристалл (микросхемы), БМК: Базовый кристалл с регулярным расположением сформированных в нем элементов и (или) узлов. gate array
18 микросхема общего применения: Микросхема, разработанная для применения в различных видах радиоэлектронной аппаратуры.
19 специализированная микросхема: Микросхема, разработанная по конкретному заказу или разработанная потребителем для применения в конкретной радиоэлектронной аппаратуре. Примечание - Специализированные микросхемы разрабатывают, как правило, с участием потребителя. Application Specific Integrated Circuit; ASIC
20 микросхема K-степени интеграции: Микросхема, содержащая от (1 + 10K-1) до 10K элементов включительно.
21 степень интеграции (микросхемы): Показатель степени сложности микросхемы, характеризуемый числом содержащихся в ней элементов. Примечание - Степень интеграции полупроводниковой микросхемы определяют по формуле: K = lgN, где K - коэффициент, определяющий степень интеграции, значение которого округляют до ближайшего большего целого числа; N - число элементов микросхемы.
22 тип (микросхемы): Микросхема конкретного функционального назначения и определенного схемотехнического решения, имеющая индивидуальное условное обозначение и технические условия.
23 типономинал (микросхемы): Микросхема конкретного типа, отличающаяся от других микросхем того же типа значениями одного или нескольких параметров и (или) показателей стойкости к внешним воздействующим факторам.
24 серия (микросхем): Совокупность типов (типономиналов) микросхем, объединенных с учетом функционального назначения и (или) конструктивно-технологического подобия, изготавливаемых, как правило, в одном базовом технологическом процессе (процессах).
25 группа типов (микросхем): Совокупность типов (типономиналов) микросхем в пределах одной серии, объединенных признаками конструктивно-технологического подобия на уровне сборочных единиц, имеющих, как правило, идентичное функциональное назначение, конструктивное исполнение и состав электрических параметров. Примечание - Признаками конструктивно-технологического подобия на уровне сборочных единиц являются корпус одного типоразмера, материал и технология монтажа кристалла и др.
26 стандартная ячейка: Совокупность электрически соединенных элементов для реализации одной или нескольких самостоятельных функций. standard cell
27 вывод (микросхемы): Элемент конструкции корпуса или бескорпусной микросхемы, предназначенный для соединения с внешней электрической цепью. terminal
28 свободный вывод (микросхемы): Вывод микросхемы, не имеющий внутреннего соединения, который может использоваться в качестве опорной площадки для внешнего монтажа, не влияя на работу микросхемы. blank terminal
29 неиспользуемый вывод (микросхемы): Вывод микросхемы, который имеет электрическое соединение с
