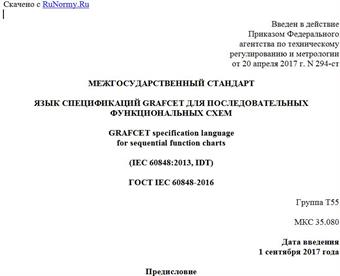

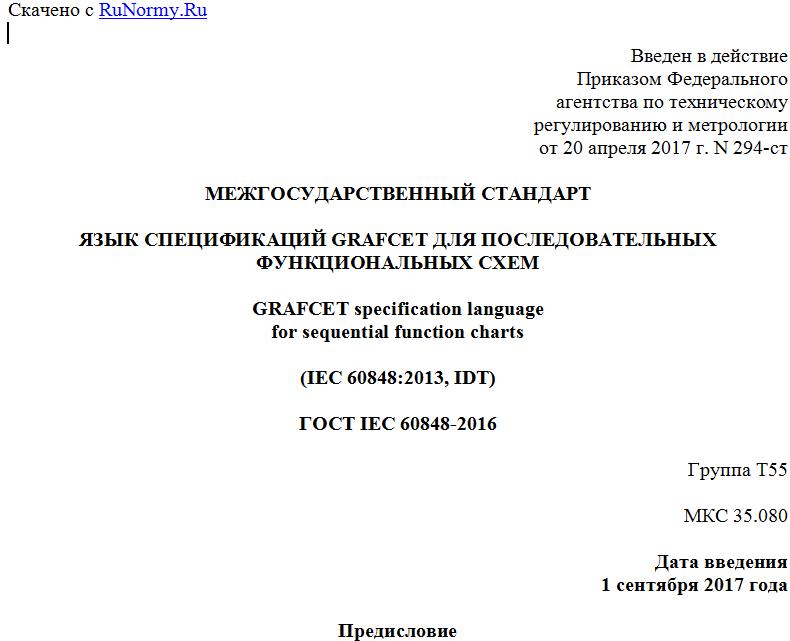

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 апреля 2017 г. N 294-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЯЗЫК СПЕЦИФИКАЦИЙ GRAFCET ДЛЯ ПОСЛЕДОВАТЕЛЬНЫХ
ФУНКЦИОНАЛЬНЫХ СХЕМ
GRAFCET specification language
for sequential function charts
(IEC 60848:2013, IDT)
ГОСТ IEC 60848-2016
Группа Т55
МКС 35.080
Дата введения
1 сентября 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 сентября 2016 г. N 91-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 апреля 2017 г. N 294-ст межгосударственный стандарт ГОСТ IEC 60848-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60848:2013 "Язык спецификаций GRAFCET для последовательных функциональных схем" ("GRAFCET specification language for sequential function charts", IDT).
Международный стандарт разработан подкомитетом 3B "Документация" Технического комитета TC 3 "Информационные структуры, документация и графические символы" Международной электротехнической комиссии (IEC).
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт ориентирован на инженеров-проектировщиков, инженеров по техническому обслуживанию и т.д., занимающихся спецификацией алгоритмов работы системы, например, устройства контроля и управления системы автоматизации, компонента безопасности и т.п. Язык спецификаций GRAFCET должен также служить средством общения между конструкторами и пользователями автоматизированных систем.
1 Область применения
Настоящий стандарт распространяется на язык спецификаций GRAFCET, предназначенный для функционального описания поведения последовательного контроля системы управления.
Настоящий стандарт устанавливает символы и правила для графического представления этого языка, а также для его интерпретации.
Настоящий стандарт был подготовлен для автоматизированных производственных систем промышленного назначения. Однако он может применяться и в других областях.
Методы разработки спецификаций с использованием языка GRAFCET выходят за рамки настоящего стандарта. Одним из методов является, например, "язык SFC", установленный в IEC 61131-3, который определяет набор языков программирования для программируемых контроллеров.
Примечание - Для получения дополнительной информации о взаимосвязи между IEC 60848 и языками интерпретации, такими как язык SFC по IEC 61131-3, см. приложение C.
2 Нормативные ссылки
Приведенные ниже документы являются обязательными для применения настоящего стандарта. Для документов с указанной датой опубликования применяют только указанное издание. Если дата опубликования не указана, то применяют последнее издание приведенного документа (со всеми поправками).
(Не действует)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
Примечание - Определения терминов в 3.1 применяются только в контексте языка спецификаций GRAFCET.
3.1 Термины GRAFCET
3.1.1 операция (action): Элемент языка GRAFCET, соответствующий одному этапу, показывающий действие, которое должно быть выполнено над выходными или внутренними переменными величинами.
3.1.2 прямая связь (directed link): Элемент языка GRAFCET, показывающий пути эволюции между этапами путем соединения этапов с переходами и переходов с этапами.
3.1.3 диаграмма grafcet (grafcet chart): Функциональная схема на языке спецификаций GRAFCET.
Примечание - "Диаграмма grafcet" может сокращенно называться "grafcet".
3.1.4 входное событие (input event): Событие, характеризующееся изменением хотя бы одной из множества входных переменных величин последовательной части системы.
3.1.5 внутреннее событие (internal event): Событие, характеризующееся входным событием, ассоциированным с ситуацией в последовательной части системы.
3.1.6 интерпретация (interpretation): Часть языка спецификаций GRAFCET, позволяющая связывать между собой:
- входные переменные и структуру посредством условия перехода; и
- выходные переменные и структуру посредством операций.
3.1.7 ситуация (situation): Состояние системы, описанное на языке спецификаций GRAFCET и характеризующееся активными шагами в данный момент.
3.1.8 этап (step): Элемент языка GRAFCET, используемый для определения состояния последовательной части системы.
Примечание 1 - Этап может быть активным или неактивным.
Примечание 2 - Совокупность активных этапов характеризует ситуацию системы.
3.1.9 эволюция перехода (transient evolution): Эволюция характеризуется сбросом в исходное состояние нескольких последовательных переходов при наступлении одного входного события.
3.1.10 переход (transition): Элемент языка GRAFCET, показывающий возможную эволюцию активности между двумя или более этапами.
Примечание - Возможная эволюция реализуется при сбросе перехода.
3.1.11 условие перехода (transition-condition): Элемент языка GRAFCET, ассоциированный с переходом и показывающий результат логического выражения.
Примечание - Условие перехода может быть либо "истинным", либо "ложным".
3.1.12 переменная (variable): Скалярная величина, определяемая ее именем и логическим, числовым значением.
3.1.13 входная переменная (input variable): Переменная, способная оказывать влияние на алгоритм работы, представленный диаграммой grafcet.
ПРИМЕР: Логическая переменная, показывающая нарушение температурного предела.
Примечание - Переменная может принадлежать окружающей среде или какому-либо другому компоненту системы.
3.1.14 выходная переменная (output variable): Переменная, определяемая алгоритмом работы, описываемым диаграммой grafcet.
ПРИМЕР: Заданная температура ПИД-регулятора (пропорционально-интегро-дифференцирующего регулятора).
Примечание - Переменная может принадлежать окружающей среде или какому-либо другому компоненту системы.
3.1.15 внутренняя переменная (internal variable): Переменная, используемая внутри диаграммы grafcet и невидимая для других компонентов системы и окружающей среды.
ПРИМЕРЫ: Этап переменной X* (символ 2.1 из таблицы 1), длительность этапа T* (символ 2.2 из таблицы 1), счетчик цикла в диаграмме grafcet.
3.2 Термины. Общие положения
3.2.1 диаграмма, граф (chart, graph): Графическое представление описания алгоритма работы системы, например, соотношения между двумя или более переменными величинами, операциями или состояниями.
3.2.2 структура (structure): Часть языка спецификаций GRAFCET, позволяющая описывать возможную эволюцию между ситуациями.
3.2.3 система (system): Совокупность взаимосвязанных элементов, рассматриваемых в определенном контексте как одно целое и отделенных от окружающей их среды.
Примечание 1 - Такими элементами могут быть материальные и концептуальные объекты, а также их результаты (например, формы организации, математические методы, языки программирования).
Примечание 2 - Система считается отделенной от окружающей среды и от других внешних систем посредством виртуальной поверхности, что позволяет сократить количество связей между ними и системой.
