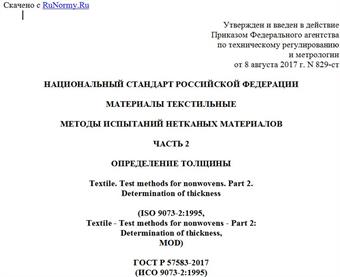

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 8 августа 2017 г. N 829-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ ТЕКСТИЛЬНЫЕ
МЕТОДЫ ИСПЫТАНИЙ НЕТКАНЫХ МАТЕРИАЛОВ
ЧАСТЬ 2
ОПРЕДЕЛЕНИЕ ТОЛЩИНЫ
Textile. Test methods for nonwovens. Part 2.
Determination of thickness
(ISO 9073-2:1995,
Textile - Test methods for nonwovens - Part 2:
Determination of thickness,
MOD)
ГОСТ Р 57583-2017
(ИСО 9073-2:1995)
ОКС 59.080.30
Дата введения
1 мая 2018 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (АО "ВНИИС") на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 стандарта, который выполнен ФГУП "СТАНДАРТИНФОРМ"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 412 "Продукция текстильной и легкой промышленности"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 августа 2017 г. N 829-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 9073-2:1995 "Текстиль. Методы испытания нетканых материалов. Часть 2. Определение толщины" (ISO 9073-2:1995 "Textile - Test methods for nonwovens - Part 2: Determination of thickness", MOD) путем изменения отдельных ссылок, которые в тексте выделены курсивом.
Внесение указанных технических отклонений обусловлено целесообразностью использования ссылочных национальных и межгосударственных стандартов вместо ссылочных международных стандартов.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для увязки с наименованиями, принятыми в существующем комплексе национальных стандартов Российской Федерации.
Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает метод определения толщины плоских и объемных нетканых полотен при заданном давлении.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанное издание. Для недатированных ссылок применяют самые последние издания, включая любые изменения и поправки.
ГОСТ Р ИСО 139-2007 Изделия текстильные. Стандартные атмосферные условия для кондиционирования и проведения испытаний
ГОСТ 13587-77 Полотна нетканые и изделия штучные нетканые. Правила приемки и метод отбора проб
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 объемное нетканое полотно (bulky nonwoven): Нетканое полотно, сжимаемое не менее чем на 20% при изменении приложенного давления от 0,1 до 0,5 кПа.
3.2 толщина (thickness): Расстояние между лицевой и изнаночной сторонами полотна, измеренное как расстояние между опорной пластиной, на которой размещают полотно, и параллельной нажимной пластиной, оказывающей на него давление.
4 Сущность метода
Измеряют толщину нетканого полотна как расстояние между опорной пластиной, на которой лежит образец нетканого полотна, и параллельной нажимной пластиной, оказывающей заданное давление на испытуемую площадь образца.
5 Аппаратура
5.1 Для испытания плоских нетканых полотен
5.1.1 Две круглые горизонтальные пластины, закрепленные на стенде, одна из которых верхняя, нажимная, площадью примерно 2500 мм2, способная перемещаться вертикально, и другая - нижняя, опорная, имеющая плоскую поверхность диаметром по меньшей мере на 50 мм больше, чем нажимная.
5.1.2 Измерительное устройство, имеющее шкалу с ценой деления 0,01 мм, для определения расстояний между опорной и нажимной пластинами (5.1.1).
5.2 Для испытания объемных нетканых полотен с максимальной толщиной 20 мм
Примечание - Пример подходящего испытательного устройства приведен на рисунке 1.
Рисунок 1 - Испытательное устройство
для объемных нетканых полотен с максимальной толщиной 20 мм
5.2.1 Вертикальная опорная пластина площадью 1000 мм2, нажимная пластина площадью 2500 мм2 и оборудование для подвешивания между ними испытуемого образца в вертикальном положении.
5.2.2 Коленчатый рычаг с плечами одинаковой длины, присоединенный к опорной пластине, который можно уравновешивать с помощью балансировочного противовеса таким образом, чтобы к его левому плечу прилагалось небольшое усилие, когда балансировочный груз (5.2.4) не находится в заданном положении.
Геометрия рычага такова, что балансировочный груз дает в результате измерительное давление 0,02 кПа.
5.2.3 Электрические контакты, вызывающие в замкнутом положении включение небольшой лампочки.
5.2.4 Балансировочный груз массой (2,05 +/- 0,05) г, который при нахождении на своем месте вызывает размыкание контактов (5.2.3) и выключение лампочки.
5.2.5 Винт, вращение которого вызывает смещение нажимной пластины влево и прижатие испытуемого образца к опорной пластине с возрастающим давлением до такого уровня, пока не превысит силу давления балансировочного груза, и лампочка загорится.
5.2.6 Измерительное устройство с круглой шкалой для измерения в миллиметрах расстояния между опорной и нажимной пластинами, которое будет соответствовать толщине испытуемого образца при заданном давлении.
5.3 Для испытания объемных нетканых полотен толщиной более 20 мм
Примечание - Пример подходящего испытательного устройства приведен на рисунке 2.
Рисунок 2 - Испытательное устройство
для объемных нетканых полотен с толщиной более 20 мм
5.3.1 Горизонтальная квадратная опорная пластина с гладкой поверхностью размерами 300 x 300 мм. В середине одной из сторон установлена вертикальная линейка M, градуированная в миллиметрах, на которой закреплен горизонтальный измерительный стержень B, перемещаемый в вертикальном направлении.
Стержень имеет регулируемый вертикальный выдвижной щуп T, расположенный на расстоянии 100 мм от вертикальной линейки M.
Примечание - Выдвижной щуп T во время использования должен находиться над центром измерительной пластины P (9.3.2), чтобы исключить контакт с вертикальной линейкой M.
5.3.2 Квадратная измерительная пластина P размерами (200 +/- 0,2) x (200 +/- 0,2) мм и массой (82 +/- 2) г, изготовленная из стекла толщиной 0,7 мм, масса которой может быть доведена до требуемой путем добавления гирей, чтобы достичь измерительного давления 0,02 кПа.
Примечание - Если используют дополнительные гири, их размещают симметрично на поверхности пластины для оказания равномерного давления на всю ее площадь.
5.4 Секундомер
6 Отбор проб
Отбор проб проводят по ГОСТ 13587, при этом необходимо убедиться, чтобы отобранные пробы не имели видимых дефектов внешнего вида и не были смяты.
