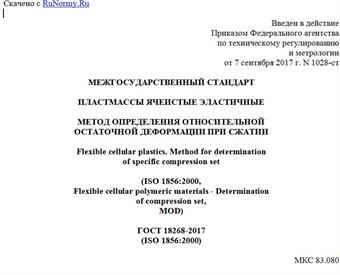

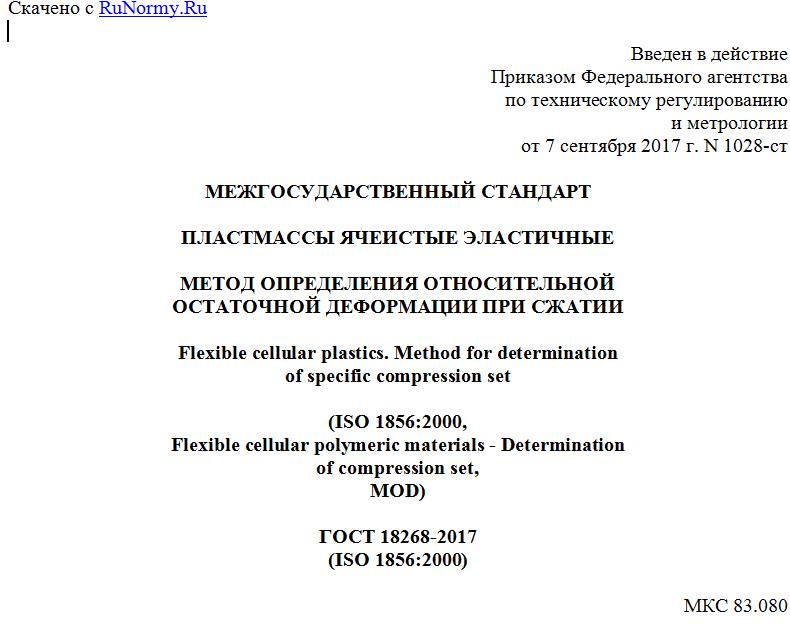

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 7 сентября 2017 г. N 1028-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛАСТМАССЫ ЯЧЕИСТЫЕ ЭЛАСТИЧНЫЕ
МЕТОД ОПРЕДЕЛЕНИЯ ОТНОСИТЕЛЬНОЙ
ОСТАТОЧНОЙ ДЕФОРМАЦИИ ПРИ СЖАТИИ
Flexible cellular plastics. Method for determination
of specific compression set
(ISO 1856:2000,
Flexible cellular polymeric materials - Determination
of compression set,
MOD)
ГОСТ 18268-2017
(ISO 1856:2000)
МКС 83.080
Дата введения
1 июля 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Центр нормирования, стандартизации и классификации композитов" (АНО "Стандарткомпозит"), АО "Институт пластмасс" и Объединением юридических лиц "Союз производителей композитов" (Союзкомпозит) на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 июля 2017 г. N 101-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TG Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 7 сентября 2017 г. N 1028-ст межгосударственный стандарт ГОСТ 18268-2017 (ISO 1856:2000) введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2018 г.
5 Настоящий стандарт является модифицированным по отношению к международному стандарту ISO 1856:2000 "Материалы полимерные ячеистые эластичные. Определение остаточной деформации при сжатии" ("Flexible cellular polymeric materials - Determination of compression set", MOD).
Дополнительные слова и фразы, включенные в текст стандарта для учета особенностей российской национальной стандартизации и/или особенностей межгосударственной стандартизации стран, указанных выше, выделены курсивом.
Ссылка на международный стандарт, который не принят в качестве межгосударственного стандарта, заменена в разделе "Нормативные ссылки" и тексте стандарта ссылкой на соответствующий межгосударственный стандарт.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
Сведения о соответствии ссылочных межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в дополнительном приложении ДА
6 ВЗАМЕН ГОСТ 18268-72
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на эластичные ячеистые пластмассы, пенополиуретаны и пенорезины толщиной более 2 мм и устанавливает метод определения относительной остаточной деформации при сжатии материалов после выдержки их в течение заданного времени при постоянной температуре и деформации с последующей выдержкой без нагрузки.
Настоящий стандарт предусматривает три способа определения относительной остаточной деформации при сжатии эластичных ячеистых материалов.
Способ определения указывают в нормативных документах или технической документации на ячеистые эластичные пластмассы.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 12423-2013 (ISO 291:2008) Пластмассы. Условия кондиционирования и испытания образцов (проб)
ГОСТ 25015-2017 Пластмассы ячеистые и пенорезины. Метод определения линейных размеров
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1 относительная остаточная деформация при сжатии: Разность между начальной толщиной и конечной толщиной образца для испытания из ячеистого материала после сжатия в течение заданного времени при постоянной температуре и по истечении установленного времени восстановления. Данная разность относится к начальной толщине.
4 Сущность метода
Образец для испытания выдерживают в течение заданного времени при постоянной температуре и деформации с последующей выдержкой без нагрузки. Определяют относительную остаточную деформацию образца для испытания после выдержки без нагрузки.
5 Аппаратура
5.1 Сжимающее устройство, состоящее из двух гладких пластин габаритными размерами, превышающими габаритные размеры образцов для испытаний, расположенных параллельно (см. рисунок 1). Расстояние между пластинами регулируют до необходимой высоты деформации при помощи винта.
Для испытания тонких материалов применяют необходимое количество квадратных стеклянных пластинок. Толщина пластинок должна быть от 1 до 1,5 мм, а длина стороны - от 50 до 55 мм.
1 - нижняя пластина; 2 - верхняя пластина; 3 - винт;
4 - гайка; 5 - прокладка
Рисунок 1 - Схема сжимающего устройства
5.2 Оборудование для измерения линейных размеров
Оборудование для измерения линейных размеров образцов для испытания выбирают в соответствии с ГОСТ 25015.
5.3 Воздушный термостат
Для проведения испытаний при повышенных температурах используют воздушный термостат, позволяющий поддерживать температуру (70 +/- 2) °C в течение всего времени испытаний.
6 Образцы для испытания
6.1 Форма и размеры
Для испытания используют образцы в форме параллелепипеда со сторонами размером (50 +/- 1) мм и толщиной (25 +/- 1) мм.
При испытании тонких материалов толщиной 2 мм и менее собирают комплект, состоящий из тонких образцов, между ними прокладывают стеклянные пластинки. Сумма толщин тонких образцов должна быть не менее (25 +/- 1) мм.
Допускается использовать образцы другой формы с ровными краями другой длины и ширины толщиной (30 +/- 1); (40 +/- 1) и (50 +/- 1) мм, при этом наименьший размер образца должен превышать его толщину не менее чем на 5 мм.
Образцы не должны иметь поверхностных пленок, образовавшихся при формовании, загрязнений и видимых дефектов ячеистой структуры. Допускается использовать образцы с поверхностной пленкой, если это предусмотрено в нормативном документе или технической документации на материал.
Результаты испытаний, полученные на образцах разных размеров, а также на образцах с поверхностной пленкой и без нее, несопоставимы.
6.2 Ориентированные образцы
Испытания проводят в том направлении, в котором к готовому изделию прикладывают напряжение в условиях эксплуатации.
6.3 Количество образцов для испытания
Испытывают пять образцов для испытания толщиной (25 +/- 1) мм [(30 +/- 1), (40 +/- 1) или (50 +/- 1) мм] или пять комплектов в сборе - в случае тонких материалов.
6.4 Кондиционирование
Для просмотра документа целиком скачайте его >>>
