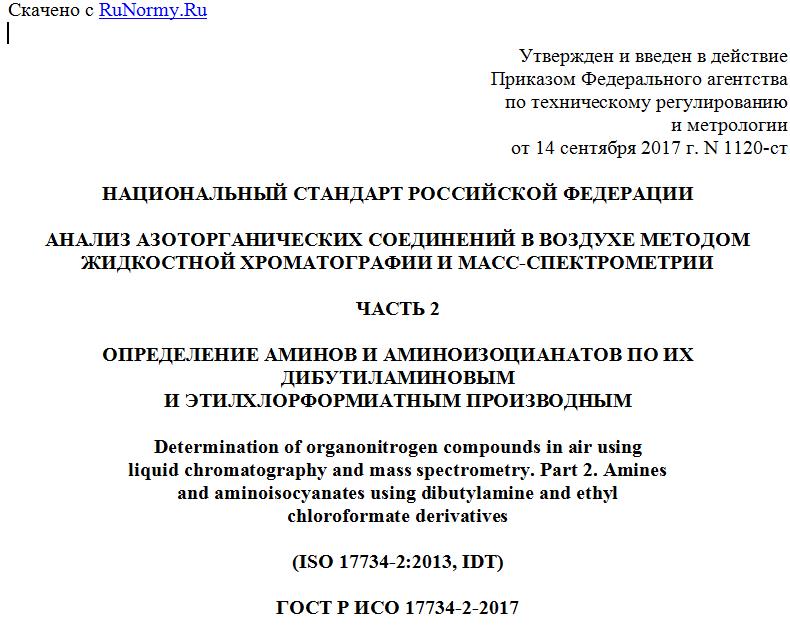

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 14 сентября 2017 г. N 1120-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АНАЛИЗ АЗОТОРГАНИЧЕСКИХ СОЕДИНЕНИЙ В ВОЗДУХЕ МЕТОДОМ
ЖИДКОСТНОЙ ХРОМАТОГРАФИИ И МАСС-СПЕКТРОМЕТРИИ
ЧАСТЬ 2
ОПРЕДЕЛЕНИЕ АМИНОВ И АМИНОИЗОЦИАНАТОВ ПО ИХ ДИБУТИЛАМИНОВЫМ
И ЭТИЛХЛОРФОРМИАТНЫМ ПРОИЗВОДНЫМ
Determination of organonitrogen compounds in air using
liquid chromatography and mass spectrometry. Part 2. Amines
and aminoisocyanates using dibutylamine and ethyl
chloroformate derivatives
(ISO 17734-2:2013, IDT)
ГОСТ Р ИСО 17734-2-2017
Группа Т58
ОКС 13.040.30
Дата введения
1 декабря 2018 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 457 "Качество воздуха"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 сентября 2017 г. N 1120-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 17734-2:2013 "Анализ азоторганических соединений в воздухе методом жидкостной хроматографии и масс-спектрометрии. Часть 2. Определение аминов и аминоизоцианатов по их дибутиламиновым и этилхлорформиатным производным" (ISO 17734-2:2013 "Determination of organonitrogen compounds in air using liquid chromatography and mass spectrometry. Part 2: Amines and aminoisocyanates using dibutylamine and ethyl chloroformate derivatives", IDT).
Международный стандарт разработан Техническим комитетом ТС 146/SC 2.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р ИСО 17734-2-2009
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
В случаях, если изоцианаты рассматривают в качестве загрязнителей воздуха рабочей зоны, необходимо исследовать воздух на присутствие аминоизоцианатов и аминов. В процессе термической деструкции полиуретанов (ПУ) образуются не только изоцианаты, но и амины и аминоизоцианаты [1] - [6].
Определение изоцианатов в воздухе рабочей зоны с использованием ди-н-бутиламина (ДБА) в качестве реагента представляется достаточно надежным методом анализа [20]. Использование метода с применением ДБА и получение производных с этилхлорформиатом при последующей подготовке пробы позволяет проводить определение при совместном содержании аминов, аминоизоцианатов и изоцианатов [6, 7].
Для количественного определения производных аминов и аминоизоцианатов необходимы стандартные соединения, однако они доступны только для небольшого числа диаминов. Аминоизоцианаты не могут быть проанализированы напрямую, поскольку они взаимодействуют друг с другом. В настоящем стандарте установлен метод количественного определения производных аминов и аминоизоцианатов в растворах сравнения с использованием хемилюминесцентного детектора. Показано, что применение этого метода совместно с масс-спектрометрическим исследованием значительно облегчает процесс приготовления стандартных растворов [6].
1 Область применения
Настоящий стандарт устанавливает общие положения по отбору и анализу проб на содержание аминов и аминоизоцианатов, присутствующих в воздухе рабочей зоны. Рекомендуется определять амины и аминоизоцианаты совместно с изоцианатами с использованием ди-н-бутиламина (ДБА) в качестве реагента [20].
Метод, установленный настоящим стандартом, применяют для совместного определения аминов - 4,4'-метилендифенилдиамина (4,4'-МДА), 2,4- и 2,6-толуолдиамина (2,4-, 2,6-ТДА) и 1,6-гексаметилендиамина (1,6-ГДА) и соединений, содержащих изоцианатную и аминную группы, - 4,4'-метилендифениламиноизоцианата (4,4'-МАИ), 2,4-, 4,2- и 2,6-толуоламиноизоцианата (2,4-, 4,2-, 2,6-ТАИ), 1,6-гексаметиленаминоизоцианата (1,6-ГАИ). Метод пригоден для улавливания аминов и аминоизоцианатов в газообразном состоянии и в виде твердых частиц. Предел обнаружения для аминов составляет около 50 нмоль, для аминоизоцианатов - приблизительно 3 нмоль. При объеме пробы воздуха 15 дм3 для ТДА и ТАИ эти значения соответствуют 0,4 нг/м3 и 0,03 нг/м3.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ISO 16200-1 Workplace air quality. Sampling and analysis of volatile organic compounds by solvent desorption/gas chromatography. Part 1: Pumped sampling method (Качество воздуха рабочей зоны. Отбор проб летучих органических соединений с последующей десорбцией растворителем и газохроматографическим анализом. Часть 1. Отбор проб методом прокачки)
ISO 5725-2 Accuracy (trueness and precision) of measurement methods and results. Part 2: Basic method for the determination of repeatability and reproducibility of a standard measurement method [Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерений]
3 Основные положения
Метод позволяет проводить отбор и совместный анализ проб на содержание аминов, аминоизоцианатов и изоцианатов. В настоящем стандарте изложен метод определения аминов и аминоизоцианатов, а метод определения только изоцианатов приведен в ИСО 17334-1.
Пробы отбирают путем прокачивания известного объема воздуха через портативную импинджерную колбу, за которой расположен фильтр. Используют импинджер с 10 см3 раствора ди-н-бутиламина (ДБА) в толуоле концентрацией 0,01 моль/дм3 и фильтр из стекловолокна без держателя. После отбора проб к растворам проб добавляют дейтерированные этилхлорформиатные производные аминов (ЭХФ-производные) и ДБА-производные изоцианатов (используемые в качестве внутреннего стандарта). Избыток реактива и растворителя выпаривают, а пробы растворяют в ацетонитриле. Пробы анализируют методом жидкостной хроматомасс-спектрометрии (ЖХ-МС) с обращенной фазой с электрораспылительной ионизацией (ЭРИ) в режиме регистрации положительно заряженных ионов. Количественное определение проводят путем регистрации избранных ионов.
Количественное определение и качественные оценки могут быть выполнены с использованием различных методик ЖХ-МС. Для определения изоцианатов с высокими концентрациями допускается использовать методику ЖХ-ХЛД (хемилюминесцентный детектор азота), а для ароматических изоцианатов, аминоизоцианатов и аминов - ЖХ-УФД (ультрафиолетовый детектор). Стандартные соединения могут быть проанализированы методами ЖХ-МС/ХЛД. Для идентификации летучих соединений может быть использован газохроматографический термоионный детектор (ТИД).
Рисунок 1 - Основные этапы описанного метода
4 Реагенты и материалы
4.1 Реагент ДБА
Серийно выпускаемый ди-н-бутиламин (ДБА), ч.д.а.
4.2 Этилхлорформиат
Серийно выпускаемый этилхлорформиат (ЭХФ), ч.д.а.
4.3 Раствор реагента
В мерной колбе вместимостью 1 дм3 растворяют 1,69 см3 ДБА в толуоле и доводят объем раствора до метки. Раствор стабилен, и не обязательно при хранении принимать специальные меры.
4.4 Гидроксид натрия, 5 моль/дм3
В лабораторном стаканчике в воде растворяют 200 г NaOH, переносят раствор в мерную колбу вместимостью 1 дм3 и доводят объем раствора до метки.
4.5 Пиридин
Пиридин, ч.д.а.
4.6 Растворители
Растворитель для реагента, как правило толуол и другие растворители - ацетонитрил и метанол - должны быть класса чистоты для жидкостной хроматографии.
4.7 Муравьиная кислота
Концентрированная муравьиная кислота, ч.д.а.
4.8 Этанол
Безводный этанол, ос.ч., с содержанием основного вещества 99,5%.
4.9 Подвижные фазы для ВЭЖХ
4.9.1 ЖХ-МС
Слабая подвижная фаза (подвижная фаза A) представляет собой смесь воды/ацетонитрила (с отношением по объему 95/5) и 0,05% муравьиной кислоты. Сильная подвижная фаза (подвижная фаза B) представляет собой смесь воды/ацетонитрила/метанола (с отношением по объему 5/70/25) и 0,05% муравьиной кислоты. Перед использованием подвижные фазы дегазируют.
4.9.2 ЖХ-ХЛД
Слабая подвижная фаза (подвижная фаза C) представляет собой смесь воды/метанола (с отношением по объему 95/5) и 0,05% муравьиной кислоты. Сильная подвижная фаза (подвижная фаза D) представляет собой смесь воды/метанола (с отношением по объему 5/95) и 0,05% муравьиной кислоты. Перед использованием подвижные фазы дегазируют.
5 Стандартные растворы
5.1 Стандартные соединения
Стандартные соединения необходимы для определения соединений методом ЖХ-МС. Для серийно выпускаемых аминов этилхлорформиатные (ЭХФ) производные для использования в качестве градуировочных стандартов легко приготовить путем прямого получения производных по реакции с ЭТ. Производные
