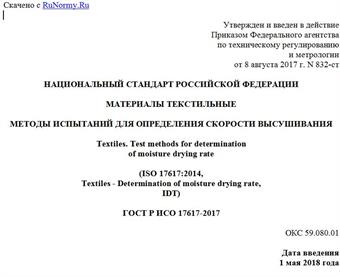

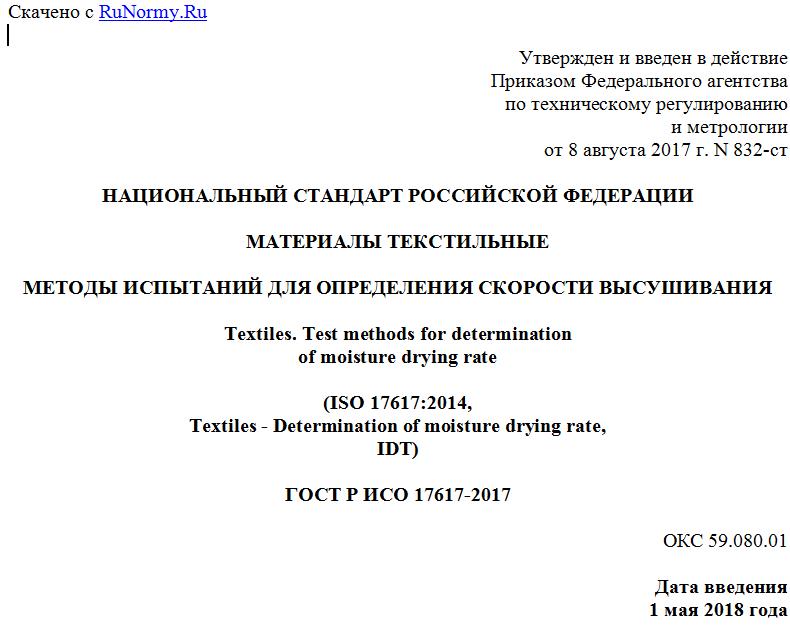

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 8 августа 2017 г. N 832-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ ТЕКСТИЛЬНЫЕ
МЕТОДЫ ИСПЫТАНИЙ ДЛЯ ОПРЕДЕЛЕНИЯ СКОРОСТИ ВЫСУШИВАНИЯ
Textiles. Test methods for determination
of moisture drying rate
(ISO 17617:2014,
Textiles - Determination of moisture drying rate,
IDT)
ГОСТ Р ИСО 17617-2017
ОКС 59.080.01
Дата введения
1 мая 2018 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (АО "ВНИИС") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 412 "Продукция текстильной и легкой промышленности"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 августа 2017 г. N 832-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 17617:2014 "Материалы текстильные. Определение скорости высушивания" (ISO 17617:2014 "Textiles - Determination of moisture drying rate", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для увязки с наименованиями, принятыми в существующем комплексе национальных стандартов Российской Федерации.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает методы испытаний для оценки характеристик сушки всех типов текстильных полотен. Данный метод не применим для определения скорости сушки текстильных материалов других видов, таких как волокна или нити.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для недатированных ссылок применяют самые последние издания, включая любые изменения и поправки.
ISO 139, Textiles - Standard atmospheres for conditioning and testing (Изделия текстильные. Стандартные атмосферные условия для проведения кондиционирования и испытаний)
ISO 3696, Water for analytical laboratory use - Specification and test methods (Вода для аналитического лабораторного использования. Технические требования и методы испытаний)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 скорость сушки [drying rate (DR)]: Период времени, необходимый для высушивания известной массы влаги из текстильного полотна.
Примечание - Указанное значение скорости выражают в процентах высушенной влаги за единицу времени.
3.2 время сушки (100%) [drying time (100%)]: Период времени, в течение которого происходит 100%-ная потеря влаги.
4 Сущность методов
Смачивают испытуемый образец заданным количеством влаги и определяют вес влаги, оставшейся в образце после установленного периода времени. Скорость сушки и/или специфическую скорость сушки рассчитывают путем линейной регрессии времени относительно содержания остаточной влаги.
Приведены методы испытаний вертикальной сушки (метод A) и горизонтальной сушки (метод B).
В методе A1 образец подвешивают вертикально в рамке, присоединенной к весам снизу, тогда как в методе A2 образец помещают на весы с верхней чашкой. В этих методах условия окружающей среды воздействуют на испытуемые образцы с обеих сторон. В методе B образец кладут в тарелку на верхнюю чашку весов, и воздействие окружающей среды на образец происходит только с верхней поверхности. Результаты, полученные двумя вертикальными методами сушки (A1 и A2) сравнимы, а результаты, полученные с использованием горизонтального метода сушки (B), не подлежат сравнению с результатами, полученными каким-либо из вертикальных методов.
Примечание - Для целей данного метода испытаний используют воду, поскольку она входит в состав всех жидкостей, выделяемых человеческим телом при контакте с текстильными полотнами. К таким жидкостям относятся пот, слюна или моча.
В настоящем стандарте отдельно приведены процедуры испытаний для каждого из трех методов. Заинтересованные стороны должны договориться об использовании наиболее подходящего метода.
Для текстильных тканей с хорошо смачиваемой поверхностью или капиллярными свойствами (продольным растеканием) наилучшим образом подходит метод B.
5 Реактивы
5.1 Вода 3 класса чистоты по ИСО 3696.
Примечание - По соглашению сторон вместо воды могут быть использованы альтернативные жидкости, такие как искусственный раствор "пота". Химический состав искусственного раствора "пота" приведен в стандарте [1].
6 Материалы и аппаратура
6.1 Микропипетка, позволяющая перенести требуемый объем воды с точностью до 0,01 см3.
6.2 Чашка Петри, изготовленная из стекла, с внутренним диаметром по крайней мере на 5 мм больше, чем диаметр образца для испытаний, и внутренней высотой (29 +/- 3) мм.
Примечание - Может быть использована другая посуда, если получено подтверждение ее пригодности.
6.3 Весы с подходящим диапазоном измерения масс и разрешением до 0,001 г. Диапазон шкалы весов должен быть таким, чтобы полная масса испытуемого узла (испытуемый образец с поддерживающей рамкой) попадала между 10% и 90% полного диапазона шкалы весов.
Для метода A1 весы должны быть оборудованы устройством, позволяющим подвешивать испытуемый узел под весами, как это показано на рисунке 1. В случае метода A2 и метода B весы должны обеспечивать поддержку испытуемого узла или чашки Петри, расположенных сверху.
1 - образец для испытаний; 2 - весы;
3 - корпус, внутри которого помещен кронштейн с зажимами
Рисунок 1 - Испытательная аппаратура для метода A1
6.4 Испытательная аппаратура для метода A1
Схематическая диаграмма аппаратуры показана на рисунке 1.
6.4.1 Кронштейн, оборудованный подходящими устройствами фиксации образца для испытаний (например, крючками, стержнями или зажимами) и снабженный средствами для подвешивания под весами (6.3), как показано на рисунке 1. Используемые материалы не должны поглощать воду.
6.4.2 Незамкнутый корпус подходящих размеров, чтобы закрывать подвешенный испытуемый узел, должен быть по крайней мере на 50 мм ниже самого низкого края подвешенного образца для испытаний.
Примечание - Корпус может быть изготовлен из любого материала, такого как стекло, акрил и т.п. Размеры будут зависеть от размеров весов (6.3), но установлено, что наиболее подходящим размером является 300x300x300 мм.
6.5 Испытательная аппаратура для метода A2
Схематическая диаграмма аппаратуры показана на рисунке 2.
1 - образец для испытаний; 2 - весы; 3 - подвесная рамка
Рисунок 2 - Испытательная аппаратура для метода A2
6.5.1 Кронштейн, оборудованный подходящими средствами фиксации образца для испытаний (например, крючками, стержнями или зажимами) и снабженный средствами для установки образца сверху весов (6.3) внутри оболочки (см. 6.5.2), как показано на рисунке 2. Используемые материалы не должны поглощать воду.
6.5.2 Корпус, изготовленный из любого подходящего, не поглощающего воду, материала и подходящих размеров, позволяющий закрывать весы и испытуемый узел. Высота корпуса должна быть по крайней мере на 50 мм больше, чем общая высота испытуемого узла, когда он помещен сверху весов. Корпус должен быть открыт с двух противоположных сторон и со стороны, находящейся непосредственно над образцом для испытаний.
Примечание - Многие коммерчески доступные весы уже снабжены корпусами, которые имеют соответствующие удаляемые панели.
6.6 Испытательная аппаратура для метода B
Схематическая диаграмма аппаратуры показана на рисунке 3.
Для просмотра документа целиком скачайте его >>>
