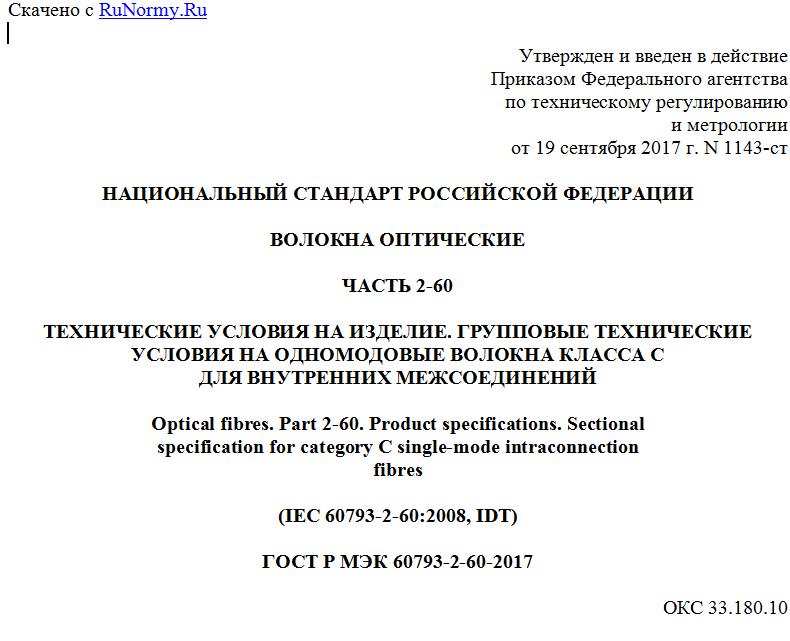

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 19 сентября 2017 г. N 1143-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВОЛОКНА ОПТИЧЕСКИЕ
ЧАСТЬ 2-60
ТЕХНИЧЕСКИЕ УСЛОВИЯ НА ИЗДЕЛИЕ. ГРУППОВЫЕ ТЕХНИЧЕСКИЕ
УСЛОВИЯ НА ОДНОМОДОВЫЕ ВОЛОКНА КЛАССА C
ДЛЯ ВНУТРЕННИХ МЕЖСОЕДИНЕНИЙ
Optical fibres. Part 2-60. Product specifications. Sectional
specification for category C single-mode intraconnection
fibres
(IEC 60793-2-60:2008, IDT)
ГОСТ Р МЭК 60793-2-60-2017
ОКС 33.180.10
Дата введения
1 января 2019 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности (ОАО "ВНИИКП") на основе собственного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 46 "Кабельные изделия"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 сентября 2017 г. N 1143-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 0793-2-60:2008 "Волокна оптические. Часть 2-60. Технические условия на изделие. Групповые технические условия на одномодовые волокна класса C для внутренних межсоединений" (IEC 60793-2-60:2008 "Optical fibres - Part 2-60: Product specifications - Sectional specification for category C single-mode intraconnection fibres", IDT).
Международный стандарт МЭК 0793-2-60 (2008) разработан подкомитетом 86А "Волокна и кабели" технического комитета 86 "Волоконная оптика" Международной электротехнической комиссии (МЭК).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий национальный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
6 Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектом патентных прав. МЭК не несет ответственности за идентификацию подобных патентных прав
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на оптические волокна (далее - ОВ) категорий C1, C2, C3, C4, указанные в таблице 1, предназначенные для внутри- и межблочных соединений компонентов фотонных систем или подсистем. Так как ОВ поставляют длинами, измеряемыми километрами, их обычно разрезают на короткие отрезки для использования во внутри- и межблочных соединений. ОВ, используемые для изготовления оптических шнуров типа "пигтейл", могут иметь дополнительное покрытие с целью защиты от внешних воздействий.
Таблица 1
Перечень категорий ОВ и их основные отличия
Категория ОВ Номинальные значения рабочих длин волн, нм Номинальные значения диаметра модового поля (MFD)
C1 1260, 1550 и 1625 8,6 - 9,5 мкм для 1310 нм
C2 1310 5,0 - 7,0 мкм для 1310 нм
C3 1550 и 1625 5,5 - 7,5 мкм для 1550 нм
C4 980 4,0 - 7,0 мкм для 980 нм
Рассматриваемые ОВ могут применяться без дополнительного покрытия. ОВ могут иметь цветовое кодирование.
Общие требования, указанные в стандарте МЭК 0793-2, применимы к данным ОВ. Специальные требования, которые являются общими для данных ОВ, указаны в настоящем стандарте. Конкретные требования для отдельных категорий ОВ или примеры их практического использования указаны в приложениях A, B, C и D, которые относятся к обязательным техническим требованиям к категориям ОВ. ТУ на категории ОВ различаются по оптимальным значениям длин волн и номинальным значениям диаметров модового поля (MFD), которые влияют на оптические потери на стыках ОВ.
В ТУ на категории ОВ есть две подкатегории, которые различаются диаметром оболочки ОВ и другими соответствующими характеристиками. Общепринятое номинальное значение диаметра оболочки ОВ, равное 125 мкм, с появлением типового изделия с оболочкой уменьшенной толщины дополнено номинальным значением диаметра 80 мкм. В обозначении это различие указано позицией "_125" или "_80". Например, ОВ категории C1 может иметь обозначение C1_125 или C1_80. Передаточные характеристики двух исполнений ОВ с разными диаметрами оболочки, должны быть одинаковыми.
В ТУ на категории ОВ, за исключением ОВ категории C1, есть две подкатегории, которые различаются передаточными характеристиками, зависящими от значения MFD. Для обозначения подкатегорий с меньшим и большим значениями MFD в их обозначения добавлены позиции "_a" и "_b". В общем случае ОВ могут быть оптимизированы с учетом как потерь при соединении ОВ, так и потерь при макроизгибах, используя MFD как определяющую величину. ОВ категории C2 с диаметром оболочки 80 мкм и меньшим значением MFD обозначаются как C2_80_a.
ОВ, соответствующие ТУ на ОВ категории C1_125 могут быть выбраны из одномодовых ОВ категории B1.1 или B1.3 и подходят для применения с одномодовыми ОВ любой категории класса B, для работы на длинах волн от 1280 нм до 1625 нм. ОВ, соответствующие ТУ на ОВ для категорий C2 и C3, оптимизированы для работы на длинах волн 1310 нм и 1550 нм, соответственно предназначенных для соединения с одномодовыми ОВ любой категории класса B. ОВ, соответствующие ТУ на ОВ категории C4, предназначены для работы на длине волны 980 нм или выше с целью передачи оптического излучения, получаемого для накачки оптического усилителя.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты и документы. Для датированных ссылок применяют только указанное издание, для недатированных - последнее издание стандарта, включая все поправки к нему.
IEC 60793-1-20, Optical fibres - Part 1-20: Measurement methods and test procedures - Fibre geometry (Волокна оптические. Часть 1-20. Методы измерений и проведение испытаний. Геометрия волокна)
IEC 60793-1-21, Optical fibres - Part 1-21: Measurement methods and test procedures - Coating geometry (Волокна оптические. Часть 1-21. Методы измерений и проведение испытаний. Геометрия покрытия)
IEC 60793-1-22, Optical fibres - Part 1-22: Measurement methods and test procedures - Length measurement (Волокна оптические. Часть 1-22. Методы измерений и проведение испытаний. Измерение длины)
IEC 60793-1-30, Optical fibres - Part 1-30: Measurement methods and test procedures - Fibre proof test (Волокна оптические. Часть 1-30. Методы измерений и проведение испытаний. Проверка прочности оптического волокна)
IEC 60793-1-31, Optical fibres - Part 1-31: Measurement methods and test procedures - Tensile strength (Волокна оптические. Часть 1-31. Методы измерений и проведение испытаний. Прочность при разрыве)
IEC 60793-1-32, Optical fibres - Part 1-32: Measurement methods and test procedures - Coating strippability (Волокна оптические. Часть 1-32. Методы измерений и проведение испытаний. Снятие защитного покрытия)
IEC 60793-1-33, Optical fibres - Part 1-33: Measurement methods and test procedures - Stress corrosion susceptibility (Волокна оптические. Часть 1-33. Методы измерений и проведение испытаний. Стойкость к коррозии в напряженном состоянии)
IEC 60793-1-40, Optical fibres - Part 1-40: Measurement methods and test procedures - Attenuation (Волокна оптические. Часть 1-40. Методы измерений и проведение испытаний. Измерение затухания волокна)
IEC 60793-1-44, Optical fibres - Part 1-44: Measurement methods and test procedures - Cutoff wavelength (Волокна оптические. Часть 1-44. Методы измерений и проведение испытаний. Измерение длины волны отсечки)
IEC 60793-1-45, Optical fibres - Part 1-45: Measurement methods and test procedures - Mode field diameter (Волокна оптические. Часть 1-45. Методы измерений и проведение испытаний. Измерение модового поля)
IEC 60793-1-46, Optical fibres - Part 1-46: Measurement methods and test procedures - Monitoring of changes in optical transmittance (Волокна оптические. Часть 1-46. Методы измерений и проведение испытаний. Контроль изменения коэффициента оптического пропускания)
IEC 60793-1-47, Optical fibres - Part 1-47: Measurement methods and test procedures - Macrobending loss (Волокна оптические. Часть 1-47. Методы измерений и проведение испытаний. Потери, вызванные макроизгибами)
IEC 60793-1-50, Optical fibres - Part 1-50: Measurement methods and test procedures - Damp heat (steady state) (Волокна оптические. Часть 1-50. Методы измерений и проведение испытаний. Влажное тепло (установившийся режим))
IEC 60793-1-51, Optical fibres - Part 1-51: Measurement methods and test procedures - Dry heat (Волокна оптические. Часть 1-51. Методы измерений и проведение испытаний. Сухое тепло)
IEC 60793-1-52, Optical fibres - Part 1-52: Measurement methods and test procedures - Change of temperature (Волокна оптические. Часть 1-52. Методы измерений и проведение испытаний. Изменение температуры)
IEC 60793-2, Optical fibres - Part 2: Product specifications - General (Волокна оптические. Часть 2. Технические условия на изделие. Общие положения)
IEC/TR 61931, Fibre optic - Terminology (Волоконная оптика. Терминология)
3 Термины, определения, обозначения и сокращения
3.1 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями, относящиеся к испытаниям, указанным в техническом отчете МЭК 1931, так же как и термины и определения, относящиеся к ОВ, указанным в стандарте МЭК 60793-2. Определения конкретных характеристик содержатся в описании соответствующих методов испытаний.
3.2 Обозначения и сокращения
В настоящем стандарте применены следующие обозначения и сокращения:
Favg - среднее значение усилия снятия покрытия;
Fpeak - пиковое значение усилия снятия покрытия;
MFD - диаметр модового поля;
