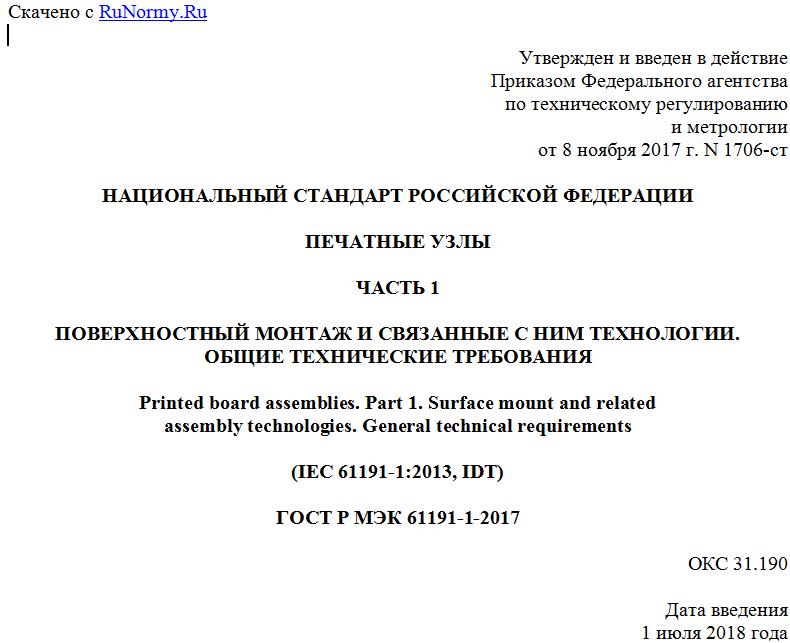

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 8 ноября 2017 г. N 1706-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПЕЧАТНЫЕ УЗЛЫ
ЧАСТЬ 1
ПОВЕРХНОСТНЫЙ МОНТАЖ И СВЯЗАННЫЕ С НИМ ТЕХНОЛОГИИ.
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Printed board assemblies. Part 1. Surface mount and related
assembly technologies. General technical requirements
(IEC 61191-1:2013, IDT)
ГОСТ Р МЭК 61191-1-2017
ОКС 31.190
Дата введения
1 июля 2018 года
Предисловие
1 ПОДГОТОВЛЕН Негосударственным образовательным частным учреждением дополнительного профессионального образования "Новая Инженерная Школа" (НОЧУ "НИШ") на основе перевода на русский язык англоязычной версии указанного в пункте 4 стандарта, который выполнен Российской комиссией экспертов МЭК/ТК 91, и Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации" (ВНИИНМАШ)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 420 "Базовые несущие конструкции, печатные платы, сборка и монтаж электронных модулей"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2017 г. N 1706-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61191-1:2013 "Печатные узлы. Часть 1. Поверхностный монтаж и связанные с ним технологии. Общие технические требования" (IEC 61191-1:2013 "Printed board assemblies - Part 1: Generic specification - Requirements for soldered electric and electronic assemblies using surface mount and related assembly technologies", IDT).
Международный стандарт разработан Техническим комитетом МЭК ТК 91 "Технология поверхностного монтажа".
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р МЭК 61191-1-2010
6 ПЕРЕИЗДАНИЕ. Июнь 2018 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает требования к материалам, методам и критериям контроля для производства качественных межсоединений и печатных узлов с применением технологии поверхностного монтажа и связанных с ней технологий сборки. В настоящий стандарт включены также рекомендации для качественных производственных процессов.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы. Для датированных ссылок применяют только указанное издание ссылочного документа. Для недатированных ссылок - последнее издание (включая все изменения к нему).
IEC 60194, Printed board design, manufacture and assembly - Terms and definitions (Печатные платы. Проектирование, изготовление и сборка. Термины и определения)
IEC 60721-3-1, Classification of environmental conditions - Part 3: Classification of groups of environmental parameters and their severities - Section 1: Storage (Классификация внешней среды. Часть 3. Классификация групп параметров внешней среды и их жесткость. Раздел 1. Хранение)
IEC 61188-1-1, Printed boards and printed board assemblies - Design and use - Part 1-1: Generic requirements - Flatness considerations for electronic assemblies (Печатные платы и печатные узлы. Проектирование и применение. Часть 1-1. Общие требования. Плоскостность печатных узлов)
IEC 61189-1, Test methods for electrical materials, interconnection structures and assemblies - Part 1: General test methods and methodology (Методы испытаний электрических материалов, структуры межсоединений и сборочных узлов. Часть 1. Общие методы испытаний и методология)
IEC 61189-3, Test methods for electrical materials, printed boards and other interconnection structures and assemblies - Part 3: Test methods for interconnection structures (printed boards) [Методы испытаний электрических материалов, структуры межсоединений и сборок. Часть 3. Методы испытаний материалов для структур межсоединений (печатных плат)]
IEC 61190-1-1, Attachment materials for electronic assembly - Part 1-1: Requirements for soldering fluxes for high-quality interconnections in electronics assembly (Материалы для монтажа в электронных модулях. Часть 1-1. Требования к флюсам для пайки высококачественных межсоединений электронных модулей
IEC 61190-1-2, Attachment materials for electronic assembly - Part 1-2: Requirements for soldering pastes for high-quality interconnects in electronics assembly (Материалы для монтажа в электронных модулях. Часть 1-2. Требования к паяльным пастам для высококачественных межсоединений в электронных модулях)
IEC 61190-1-3, Attachment materials for electronic assembly - Part 1-3: Requirements for electronic grade solder alloys and fluxed and non-fluxed solid solders for electronic soldering applications (Материалы для монтажа в электронных модулях. Часть 1-3. Требования к качественным твердым припойным сплавам с флюсом и без флюса для применения в электронике)
IEC 61191-2, Printed board assemblies - Part 2: Sectional specification - Requirements for Surface mount soldered assemblies (Печатные узлы. Часть 2. Поверхностный монтаж. Технические требования)
IEC 61191-3, Printed board assemblies - Part 3: Sectional specification - Requirements for through-hole mount soldered assemblies (Печатные узлы. Часть 3. Монтаж в сквозные отверстия. Технические требования)
IEC 61191-4, Printed board assemblies - Part 4: Sectional specification - Requirements for Terminal soldered assemblies (Печатные узлы. Часть 4. Монтаж контактов. Технические требования)
IEC 61249-8-8, Materials for interconnection structures - Part 8: Sectional specification set for non-conductive films and coatings - Section 8: Temporary polymer coatings (Материалы конструкций межсоединений. Часть 8. Ряд частных технических требований для непроводящих пленок и покрытий. Раздел 8. Временные полимерные покрытия)
IEC 61340-5-1, Electrostatics - Part 5-1: Protection of electronic devices from electrostatic phenomena - General requirements (Электростатика. Часть 5-1. Защита электронных устройств от электростатических явлений. Общие требования)
IEC/TR 61340-5-2, Electrostatics - Part 5-2: Protection of electronic devices from electrostatic phenomena - User guide (Электростатика. Часть 5-2. Защита электронных устройств от электростатических явлений. Руководство пользователя)
IEC 61760-2, Surface mounting technology - Part 2: Transportation and storage conditions of surface mounting devices (SMD) - Application guide [Технология поверхностного монтажа. Часть 2. Условия транспортировки и хранения устройств поверхностного монтажа (SMD). Руководство по применению]
IPC-A-610E:2010, Acceptability of Electronic Assemblies (Электронные сборки. Соответствие требованиям)
3 Термины и определения
В настоящем стандарте применены термины по МЭК 60194, а также следующие термины с соответствующими определениями:
3.1 данные технического задания (objective evidence): Документация, согласованная между заказчиком и изготовителем.
Примечание - Допускаются документация в бумажной форме, информация в электронном виде, вычислительные алгоритмы, видеоинформация или информация в виде других средств представления информации.
3.2 заказчик (user procuring authority): Человек, компания или организация, ответственные за приобретение электрической или электронной аппаратуры и обладающие полномочиями определять класс оборудования и вносить любое изменение или ограничение требований данного стандарта.
Пример - Создатель или куратор договора, уточняющий его требования.
3.3 изгиб (bow): Отклонение от плоскостности платы, характеризующееся приблизительно цилиндрической или сферической кривизной, при которой для изделия прямоугольной формы четыре угла находятся в одной плоскости.
3.4 изготовитель, сборщик (manufacturer, assembler): Человек или компания, ответственные за приобретение материалов и компонентов, а также за технологический процесс сборки и операции проверки, необходимые для обеспечения полного соответствия печатных узлов требованиям данного стандарта.
3.5 индикатор отклонения технологического процесса (process indicator): Обнаруживаемое отклонение, не являющееся дефектом, отражающее изменение в характеристиках материала, оборудования, персонала, процесса и/или качества изготовления.
3.6 квалификация (proficiency): Способность выполнять задания в соответствии с требованиями и процедурами проверки, подробно изложенными в данном стандарте.
3.7 поставщик (supplier): Человек или компания, ответственные перед изготовителем (сборщиком) за обеспечение полного соответствия компонентов и основных материалов требованиям и процедурам проверки по данному стандарту.
Примечание 1 - Компоненты включают в себя электронные, электромеханические, механические компоненты, печатные платы и т.д.
Примечание 2 - Основные материалы включают в себя припои, флюсы, отмывочные средства и т.д.
3.8 скручивание (twist): Деформация прямоугольной пластины, панели или печатной платы, которая проходит параллельно диагонали ее поверхности, при которой один из углов пластины не находится в плоскости, в которой находятся другие три угла.
3.9 экранирование (shadowing): Явление, при котором элементы экранируют выводы, контактные площадки или другие элементы и препятствуют нагреву при паянии оплавлением предварительно нанесенного припоя или препятствуют распространению припоя при паянии волной припоя.
4 Общие требования
4.1 Порядок приоритета
4.1.1 Общие замечания
В случае противоречия между текстом настоящего стандарта и текстом другого стандарта, цитируемого в настоящем стандарте, текст настоящего стандарта должен иметь приоритет. Однако ничто в настоящем стандарте не отменяет применяемых законов и правил.
4.1.2 Противоречие
В случае противоречия между требованиями данного стандарта и применяемым(и) сборочным(и) чертежом(ами) следует руководствоваться применяемым(и) чертежом(ами), утвержденным(и) заказчиком. В случае противоречия между требованиями данного стандарта и сборочным(и) чертежом(ами), которые не были утверждены, различия должны быть направлены заказчику на утверждение. После их утверждения положения должны быть подтверждены документально (официальным извещением об изменении или равноценным документом) на сборочных чертежах, которыми следует руководствоваться.
4.1.3 Документы соответствия
Если выполненная процедура требует документального подтверждения соответствия предъявляемым требованиям, все протоколы результатов выполненных процедур должны сохраняться и быть доступны для проверки в течение как минимум двух лет после даты зарегистрированного события (см. ИСО 9001).
4.2 Интерпретация требований
Введение классификации аппаратуры по классам и ее конечному применению (см. 4.3) разрешает заказчику дифференцировать требования к эксплуатационным характеристикам. Если заказчик решает задавать соответствие обязательным требованиям данного стандарта, применяются следующие условия:
