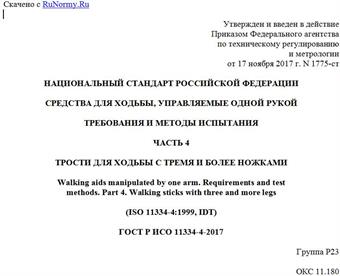

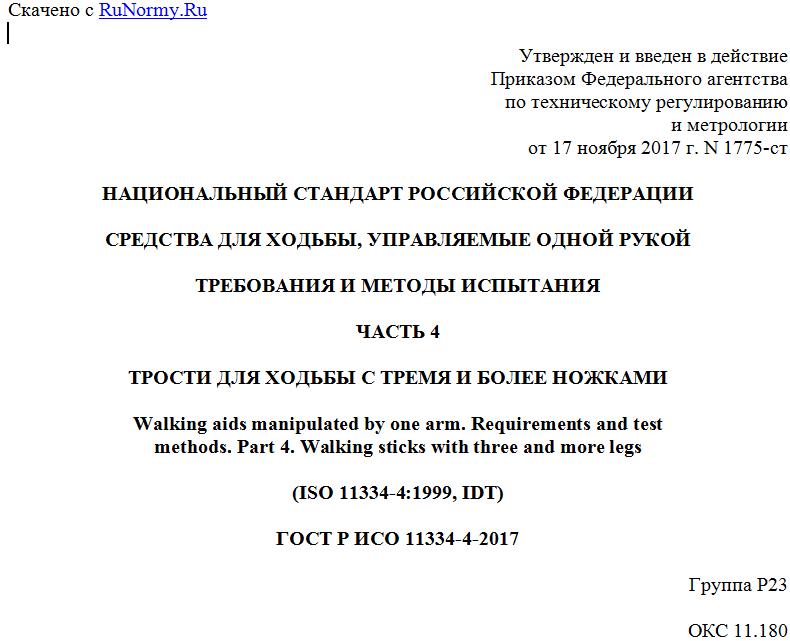

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 17 ноября 2017 г. N 1775-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СРЕДСТВА ДЛЯ ХОДЬБЫ, УПРАВЛЯЕМЫЕ ОДНОЙ РУКОЙ
ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЯ
ЧАСТЬ 4
ТРОСТИ ДЛЯ ХОДЬБЫ С ТРЕМЯ И БОЛЕЕ НОЖКАМИ
Walking aids manipulated by one arm. Requirements and test
methods. Part 4. Walking sticks with three and more legs
(ISO 11334-4:1999, IDT)
ГОСТ Р ИСО 11334-4-2017
Группа Р23
ОКС 11.180
ОКПД2 32.50.21.121
Дата введения
1 января 2019 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 381 "Технические средства и услуги для инвалидов и других маломобильных групп населения"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 17 ноября 2017 г. N 1775-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 11334-4:1999 "Средства вспомогательные для ходьбы, управляемые одной рукой. Требования и методы испытаний. Часть 4. Трости для ходьбы с тремя или более ножками" (ISO 11334-4:1999 "Walking aids manipulated by one arm - Requirements and test methods - Part 4: Walking sticks with three or more legs", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные и национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р 52285-2004 (ИСО 11334-4:1999)
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Предисловие к ИСО 11334-4:1999
ИСО (ISO) (Международная организация по стандартизации) является всемирной федерацией национальных органов по стандартизации (членов ИСО). Разработку международных стандартов обычно проводят технические комитеты ИСО. Каждый член ИСО, заинтересованный темой, для работы над которой был создан соответствующий технический комитет, имеет право участвовать в работе этого комитета. В работе также принимают участие международные правительственные и неправительственные организации, поддерживающие связь с ИСО. ИСО тесно сотрудничает с Международной электротехнической комиссией [МЭК (IEC)] по всем вопросам стандартизации в области электротехники.
Международные стандарты разрабатывают в соответствии с правилами Директив ИСО/МЭК. Часть 3.
Проекты международных стандартов, одобренные техническим комитетом, направляют на согласование членам ИСО. Для публикации в качестве международного стандарта требуется одобрение не менее 75% проголосовавших членов ИСО.
Международный стандарт ИСО 11334-4 подготовлен Техническим комитетом ИСО/ТК 173 "Технические системы и средства помощи для инвалидов или людей с ограничениями жизнедеятельности".
ИСО 11334 состоит из следующих частей под общим заголовком "Средства вспомогательные для ходьбы, управляемые одной рукой. Требования и методы испытаний":
- Часть 1: Костыли локтевые.
- Часть 4: Трости для ходьбы с тремя или более ножками.
1. Область применения
Настоящий стандарт устанавливает требования и методы испытаний на устойчивость, статическую и усталостную прочность тростей для ходьбы с тремя или более ножками, оборудованных рукояткой и наконечниками. Стандарт также устанавливает требования безопасности, эргономики, требования к маркировке и оформлению надписей.
Требования и испытания основаны на опыте повседневного использования тростей для ходьбы с тремя или более ножками, предназначенных для пользователя массой не менее 35 кг.
Настоящий стандарт не распространяется на трости для ходьбы с тремя или более ножками с опорой на подмышку или предплечье.
Примечание - Рекомендации в дополнение к требованиям настоящего стандарта приведены в приложении A.
2. Нормативные ссылки
Следующие нормативные документы содержат положения, которые через ссылку в данном тексте должны быть отнесены к положениям настоящего стандарта. Для датированных ссылок, последующих изменений или ревизий любая из этих публикаций не применяется. Однако части к соглашениям, основанные на настоящем стандарте, являются основанием для исследования возможности применения нормативных документов, указанных ниже. Для недатированных ссылок применяют самые последние издания нормативного документа, на который ссылаются. Члены ИСО и МЭК поддерживают реестры действующих в настоящее время международных стандартов.
ISO 9999:1998 <*> Technical aids for disabled persons. Classification (Приспособления технические вспомогательные для инвалидов. Классификация)
--------------------------------
<*> Заменен на ISO 9999:2016.
ISO 10993-1 Biological evaluation of medical devices - Part 1: Evaluation and testing (Оценка биологическая медицинских изделий. Часть 1. Оценка и испытания)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями (см. также рисунки 1 - 7):
3.1 трость для ходьбы с тремя или более ножками (walking stick with three or more legs): Трость для ходьбы с тремя или более ножками и ручкой, но не имеющая опоры для подмышки или предплечья.
Примечание 1 - Классификационная группировка 12 03 16 в соответствии с ИСО 9999.
Примечание 2 - Далее в настоящем стандарте вместо термина "трость для ходьбы с тремя или более ножками" применяют термин "трость".
3.2 рукоятка (handgrip): Часть трости, на которую опираются рукой при пользовании тростью.
3.3 длина рукоятки (handgrip length): Длина продольной части рукоятки, на которую опирается рука.
См. рисунок 4.
Примечание - В рукоятках, не имеющих явного переднего или заднего конца, за длину рукоятки принимают длину той ее части, которая может служить опорой для пользователя.
3.4 ширина рукоятки (handgrip width): Поперечный размер рукоятки по горизонтали в ее самой толстой части, на которую опирается рука.
См. рисунок 4.
3.5 ручка (handle): Часть трости, к которой прикреплена рукоятка.
3.6 наконечник (tip): Часть трости, которая соприкасается с землей.
3.7 высота трости (walking-stick height): Расстояние по вертикали от самой высокой точки на рукоятке до поверхности земли.
См. рисунки 5, 6 и 7.
Примечание - Для тростей установлено шесть типоразмеров, указанных в таблице A.1.
3.8 габаритная длина трости по горизонтали (walking-stick depth): Максимальное расстояние между наиболее выступающими элементами трости, измеренное по горизонтали в направлении движения.
См. рисунки 5, 6 и 7.
3.9 габаритная ширина трости (walking-stick width): Максимальное расстояние между наиболее выступающими элементами трости, измеренное по горизонтали перпендикулярно к направлению движения.
См. рисунки 5, 6 и 7.
3.10 телескопические элементы конструкции (telescoping members): Части трости, выдвигаемые одна из другой для регулировки трости по высоте.
3.11 устройство фиксации (locking device): Элемент конструкции трости, обеспечивающий фиксацию механизма регулировки высоты и/или других регулирующих механизмов.
3.12 масса пользователя (user weight): Масса тела человека, использующего трость в качестве вспомогательного технического средства.
Примечание - Стандартная масса пользователя составляет: взрослого - 100 кг, ребенка - 35 кг.
1 - передняя (внешняя) сторона; 2 - рукоятка;
3 - задняя (внутренняя) сторона; 4 - телескопические
элементы конструкции; 5 - боковая ножка;
6 - задняя ножка; 7 - наконечник; 8 - передняя ножка;
9 - устройство регулировки и фиксации высоты
Рисунок 1 - Пример трости для ходьбы с тремя ножками
