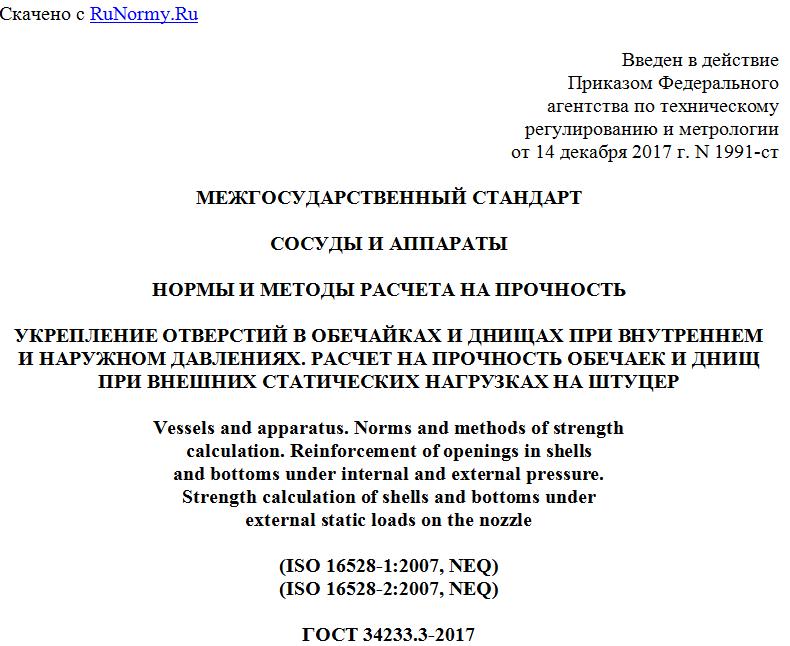

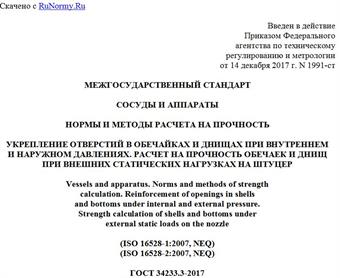

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 декабря 2017 г. N 1991-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОСУДЫ И АППАРАТЫ
НОРМЫ И МЕТОДЫ РАСЧЕТА НА ПРОЧНОСТЬ
УКРЕПЛЕНИЕ ОТВЕРСТИЙ В ОБЕЧАЙКАХ И ДНИЩАХ ПРИ ВНУТРЕННЕМ
И НАРУЖНОМ ДАВЛЕНИЯХ. РАСЧЕТ НА ПРОЧНОСТЬ ОБЕЧАЕК И ДНИЩ
ПРИ ВНЕШНИХ СТАТИЧЕСКИХ НАГРУЗКАХ НА ШТУЦЕР
Vessels and apparatus. Norms and methods of strength
calculation. Reinforcement of openings in shells
and bottoms under internal and external pressure.
Strength calculation of shells and bottoms under
external static loads on the nozzle
(ISO 16528-1:2007, NEQ)
(ISO 16528-2:2007, NEQ)
ГОСТ 34233.3-2017
Группа Г02
МКС 71.120
75.200
ОКП 36 0000
Дата введения
1 августа 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 523 "Техника и технологии добычи и переработки нефти и газа"; Закрытым акционерным обществом "ПЕТРОХИМ ИНЖИНИРИНГ" (ЗАО "ПХИ"); Акционерным обществом "Всероссийский научно-исследовательский и проектно-конструкторский институт нефтяного машиностроения" (АО "ВНИИНЕФТЕМАШ"); Обществом с ограниченной ответственностью "Научно-техническое предприятие ЦЕНТРХИММАШ" (ООО "НТП ЦЕНТРХИММАШ"); Акционерным обществом "Научно-исследовательский и конструкторский институт химического машиностроения" (АО "НИИХИММАШ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 июля 2017 г. N 101-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 14 декабря 2017 г. N 1991-ст межгосударственный стандарт ГОСТ 34233.3-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 августа 2018 г.
5 В настоящем стандарте учтены основные нормативные положения следующих международных стандартов:
- ISO 16528-1:2007 "Котлы и сосуды, работающие под давлением. Часть 1. Требования к рабочим характеристикам" ("Boilers and pressure vessels - Part 1: Performance requirements", NEQ);
- ISO 16528-2:2007 "Котлы и сосуды, работающие под давлением. Часть 2. Процедуры выполнения требований ISO 16528-1" ("Boilers and pressure vessels - Part 2: Procedures for fulfilling the requirements of ISO 16528-1", NEQ)
6 Подготовлен на основе применения ГОСТ Р 52857.3-2007 и ГОСТ Р 52857.9-2007 <*>
--------------------------------
<*> Приказом Федерального агентства по техническому регулированию и метрологии от 14 декабря 2017 г. N 1991-ст ГОСТ Р 52857.3-2007 и ГОСТ Р 52857.9-2007 отменены с 1 августа 2018 г.
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает нормы и методы расчета на прочность укрепления отверстий в цилиндрических и конических обечайках, конических переходах, выпуклых днищах и крышках сосудов и аппаратов, работающих под действием внутреннего избыточного или наружного давления, применяемых в химической, нефтегазоперерабатывающей и других отраслях промышленности.
В настоящем стандарте также приведен метод расчета на прочность обечаек и днищ при совместном действии внутреннего избыточного давления и внешних статических нагрузок на штуцер и нагружения, вызванного стесненностью температурных деформаций.
Настоящий стандарт применяется совместно с ГОСТ 34233.1 и действителен при условии, что толщины стенок обечаек, переходов и днищ отвечают условиям прочности и устойчивости в соответствии с ГОСТ 34233.2.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 34233.1-2017 Сосуды и аппараты. Нормы и методы расчета на прочность. Общие требования
ГОСТ 34233.2-2017 Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет цилиндрических и конических обечаек, выпуклых и плоских днищ и крышек
ГОСТ 34233.6-2017 Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность при малоцикловых нагрузках
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Обозначения
В настоящем стандарте применены следующие обозначения:
A - расчетная площадь вырезанного сечения обечайки или днища, подлежащего компенсации (см. рисунок А.1 приложения А), мм2;
A1 - площадь укрепляющего сечения внешней части штуцера (см. рисунок А.1 приложения А), мм2;
A2 - площадь поперечного сечения накладного кольца, мм2;
A3 - площадь укрепляющего сечения внутренней части штуцера (см. рисунок А.1 приложения А), мм2;
a0, a1, a2, a3, a4 - коэффициенты разложения в степенной ряд;
b - минимальное расстояние между наружными поверхностями двух соседних штуцеров, измеряемое по поверхности укрепляемого элемента (см. рисунки А.8 и А.9 приложения А), мм;
c - сумма прибавок к расчетной толщине стенки обечайки, перехода или днища, мм;
C1, C2, C3, C4 - параметры;
cs, , - сумма прибавок к расчетным толщинам стенок штуцеров, мм;
cs1, , - прибавка для компенсации коррозии стенки внутренней части штуцера, мм;
D - внутренний диаметр цилиндрической обечайки или выпуклого днища, мм;
Dк - внутренний диаметр конической обечайки по центру укрепляемого отверстия, мм;
Dр, , - расчетные внутренние диаметры укрепляемых элементов, мм;
Dс - диаметр срединной поверхности обечайки у отверстия, мм;
D2 - наружный диаметр накладного кольца, мм;
d, d', d" - внутренние диаметры штуцеров, мм;
d0 - наибольший допустимый диаметр одиночного отверстия, не требующего дополнительного укрепления, при наличии избыточной толщины стенки сосуда, мм;
d0р - расчетный диаметр отверстия, не требующего укрепления, при отсутствии избыточной толщины стенки сосуда (см. рисунок А.1 приложения А), мм;
d1 - максимальная ось симметрии отверстия некруглой формы или большая ось овального отверстия (см. рисунки А.11 а и А.16 приложения А), мм;
d2 - минимальная ось симметрии отверстия некруглой формы или малая ось овального отверстия (см. рисунки А.11 а и А.16 приложения А), мм;
dр - расчетный диаметр отверстия, мм;
dс - диаметр срединной поверхности штуцера, мм;
dmax - максимальный диаметр отверстия, мм;
e - расстояние от наружной поверхности штуцера до внешнего края днища (см. рисунок А.13 приложения А), мм;
Fz, Fx, Fy - внешняя осевая и внешние поперечные силы в месте пересечения оси штуцера с образующей цилиндрической обечайки или выпуклого днища (см. рисунок Б.1 приложения Б), Н;
[F] - допускаемая сжимающая осевая сила, определяемая из условия прочности обечайки штуцера, Н;
[Fz] - допускаемое осевое усилие на штуцер, Н;
[Fz]; [Fz1]; [Fz2] - допускаемые осевые усилия из условия прочности обечайки и выпуклых днищ, Н;
H - высота выпуклой части эллиптического днища до внутренней поверхности, мм;
