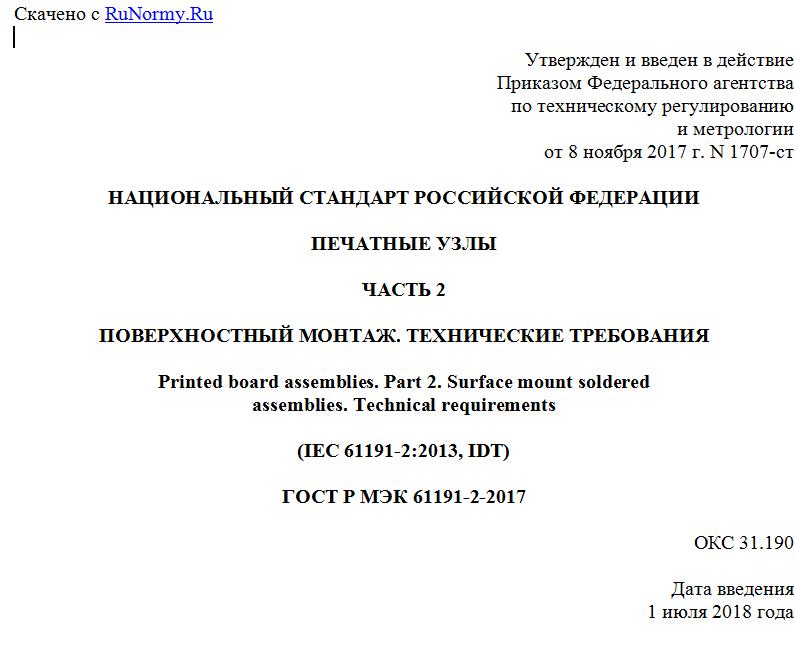

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 8 ноября 2017 г. N 1707-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПЕЧАТНЫЕ УЗЛЫ
ЧАСТЬ 2
ПОВЕРХНОСТНЫЙ МОНТАЖ. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Printed board assemblies. Part 2. Surface mount soldered
assemblies. Technical requirements
(IEC 61191-2:2013, IDT)
ГОСТ Р МЭК 61191-2-2017
ОКС 31.190
Дата введения
1 июля 2018 года
Предисловие
1 ПОДГОТОВЛЕН Негосударственным образовательным частным учреждением дополнительного профессионального образования "Новая Инженерная Школа" (НОЧУ "НИШ") на основе перевода на русский язык англоязычной версии указанного в пункте 4 стандарта, который выполнен Российской комиссией экспертов МЭК/ТК 91, и Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 420 "Базовые несущие конструкции, печатные платы, сборка и монтаж электронных модулей"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2017 г. N 1707-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61191-2:2013 "Печатные узлы. Часть 2. Технические условия. Требования к поверхностному монтажу узлов" (IEC 61191-2:2013 "Printed board assemblies - Part 2: Sectional specification - Requirements for surface mount soldered assemblies", IDT).
Международный стандарт разработан Техническим комитетом МЭК ТК 91 "Технология поверхностного монтажа".
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р МЭК 61191-2-2010
6 ПЕРЕИЗДАНИЕ. Июль 2018 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает требования к паяным соединениям поверхностного монтажа. Требования относятся к печатным узлам, которые полностью являются печатными узлами поверхностного монтажа, и к печатным узлам, которые включают в себя части с поверхностным монтажом, а также части, собираемые другими сопутствующими технологиями (например, монтаж в сквозные отверстия, монтаж кристаллов, монтаж контактов и т.д.).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы. Для датированных ссылок применяют только указанное издание ссылочного документа. Для недатированных - последнее издание (включая все его изменения к нему).
IEC 61191-1:2013, Printed board assemblies - Part 1: Generic specification - Requirements for soldered electrical and electronic assemblies using surface mount and related assembly technologies (Печатные узлы. Часть 1. Общие технические требования к паяным электрическим и электронным сборкам поверхностного монтажа и связанным с ним технологиям сборки)
IPC-A-610E:2010, Acceptability of Electronic Assemblies (Соответствие электронных сборок)
3 Интерпретация требований
Если заказчиком не задано иное, то слово "должен" означает, что требование является обязательным. Любое отклонение от требования "должен" требует письменного согласия заказчика, например в сборочном чертеже, технических условиях или договора.
Слово "рекомендуется" используется для указания предпочтительного действия. Слово "допускается" означает возможное условие. Слова "рекомендуется" и "допускается" выражают необязательные условия. Глагол в будущем времени (будет) отражает заявления цели.
4 Общие требования
Требования раздела 4 МЭК 61191-1:2013 являются обязательной частью настоящего стандарта.
Согласно требованиям классификации настоящего стандарта, изготовление узлов поверхностного монтажа должно соответствовать требованиям IPC-A-610E.
5 Классификация
Настоящий стандарт устанавливает классификацию электронных и электрических печатных узлов в соответствии с их назначением в используемой аппаратуре. Для отражения различий в технологичности, сложности, требованиях к эксплуатационным характеристикам и периодичности проверок (контроля/испытаний) установлены три общих класса изделий:
класс A - электронные изделия общего назначения;
класс B - специализированная электронная аппаратура;
класс C - электронная аппаратура ответственного назначения.
Заказчик печатных узлов является ответственным за определение класса, к которому принадлежит изделие. Аппаратура может принадлежать разным классам. Контракт должен задавать требуемый класс и указывать, при необходимости в соответствующих местах, на любые исключения или дополнительные требования к параметрам (см. подраздел 4.3 МЭК 61191-1:2013).
6 Поверхностный монтаж компонентов
6.1 Общие требования
Данный раздел относится к монтажу компонентов, которые размещаются на поверхности, предназначенной для ручной или машинной пайки, и включает в себя компоненты, предназначенные для поверхностного монтажа, а также компоненты монтажа в сквозные отверстия, которые были приспособлены для технологии поверхностного монтажа.
6.2 Требования к совмещению
На всех стадиях проектирования и монтажа должен быть достаточный контроль технологического процесса для обеспечения выравнивания компонентов вследствие пайки и формирования галтелей паяных соединений, определенных в 7.3.
Существенные факторы, влияющие на требования, включают в себя конструкцию контактной площадки и проводника, расстояния между компонентами, паяемость выводов компонента и контактной площадки, количество и совмещение паяльной пасты или клея, точность установки компонента.
6.3 Контроль технологического процесса
Если контроль технологического процесса не обеспечивает соответствия требованиям 6.2 и указаниям приложения A, то подробные требования приложения A являются обязательными.
6.4 Требования к компонентам поверхностного монтажа
Окончательная формовка выводов компонентов поверхностного монтажа с выводами должна проводиться перед монтажом. Выводы должны формоваться способом, который не повреждает или не портит место заделки вывода в корпус и при котором они могут паяться на месте последующими технологическими методами, не приводящими к остаточным напряжениям, понижающим надежность. Если выводы корпусов с двухрядным расположением выводов, плоских корпусов или других многовыводных компонентов не совмещаются после обработки или транспортировки, их допускается исправлять для обеспечения параллельности и совмещения перед пайкой, сохраняя при этом целостность заделки вывода в корпус.
6.5 Формовка выводов корпусов Flat pack
6.5.1 Общие требования
Выводы на противоположных сторонах корпусов Flat pack поверхностного монтажа должны формоваться так, чтобы непараллельность между основной поверхностью компонента и поверхностью печатной платы (т.е. наклон компонента) была минимальной. Наклон компонента допустим, если величина зазора не превышает 2 мм (см. рисунок 1).
Рисунок 1 - Формовка вывода поверхностно монтируемого
компонента
6.5.2 Изгибы выводов поверхностно монтируемого компонента
Во время формовки выводы должны зажиматься для защиты места заделки вывода с корпусом. Изогнутая часть вывода не должна заходить в место заделки (см. рисунок 1). Радиус изгиба вывода (R) должен быть > 1 T (где T - номинальная толщина вывода). Угол наклона части вывода между верхним и нижним изгибами относительно монтажной площадки должен быть в пределах от 45° до 90° включительно.
6.5.3 Деформация вывода поверхностно монтируемого компонента
Деформация вывода (случайный изгиб) допускается, если:
a) нет признака короткого замыкания или возможного короткого замыкания;
b) место заделки вывода в корпус или сварное соединение вывода не повреждено;
c) требование минимального электрического расстояния не нарушено;
d) верхняя часть вывода не выходит за верхнюю часть корпуса; специально сформованные изгибы в виде петли для снятия напряжения могут выходить за верхнюю часть корпуса, однако предельная высота не должна быть превышена;
e) изгиб конца вывода при его наличии в результате формовки не должен превышать двукратной толщины вывода (2 T);
f) параллельность поверхностей не выходит за предельные значения.
6.5.4 Расплющенные выводы
Компоненты с аксиальными выводами круглого сечения допускается расплющивать по реальному посадочному месту при использовании их для поверхностного монтажа. Толщина расплющенного вывода должна быть не меньше 40% начального диаметра. На расплющенные участки выводов не распространяется требование к 10%-ной деформации, заданное в МЭК 61191-1:2013, 6.5.3.
Расплющенные выводы на противоположных сторонах компонентов поверхностного монтажа должны формоваться так, чтобы непараллельность между основной поверхностью компонента и поверхностью печатной платы (т.е. наклон компонента) была минимальной.
6.5.5 Компоненты с двухрядным размещением выводов (DIP-корпуса)
DIP-корпуса могут применяться в технологии поверхностного монтажа при условии, что их выводы формуются применительно к требованиям поверхностного
