"ГОСТ Р 57887-2017/ISO/TS 16840-12:2015. Национальный стандарт Российской Федерации. Сиденья кресел-колясок. Часть 12. Аппаратура и метод испытания прилегания подушки сиденья"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

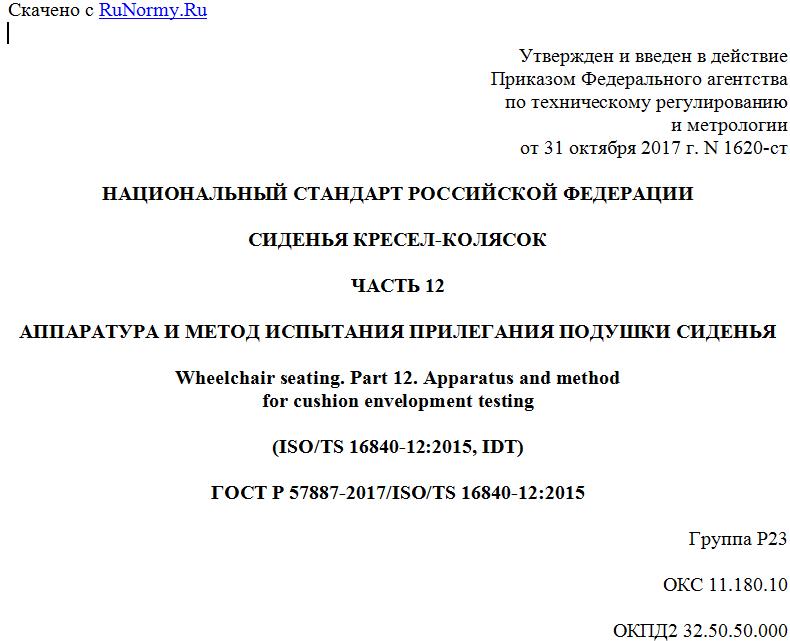

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 31 октября 2017 г. N 1620-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИДЕНЬЯ КРЕСЕЛ-КОЛЯСОК

ЧАСТЬ 12

АППАРАТУРА И МЕТОД ИСПЫТАНИЯ ПРИЛЕГАНИЯ ПОДУШКИ СИДЕНЬЯ

Wheelchair seating. Part 12. Apparatus and method
for cushion envelopment testing

(ISO/TS 16840-12:2015, IDT)

ГОСТ Р 57887-2017/ISO/TS 16840-12:2015

Группа Р23

ОКС 11.180.10

ОКПД2 32.50.50.000

Дата введения
1 января 2019 года

Предисловие

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ") на основе собственного перевода на русский язык англоязычной версии международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 381 "Технические средства и услуги для инвалидов и других маломобильных групп населения"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 31 октября 2017 г. N 1620-ст
4 Настоящий стандарт идентичен международному документу ISO/TS 16840-12:2015 "Сиденья кресел-колясок. Часть 12. Аппаратура и метод испытания прилегания подушки сиденья" (ISO/TS 16840-12:2015 "Wheelchair seating - Part 12: Apparatus and method for cushion envelopment testing", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Предисловие к ISO/TS 16840-12:2015

ИСО (Международная организация по стандартизации) является всемирной федерацией национальных органов по стандартизации (членов ИСО). Работу по подготовке международных стандартов обычно проводят Технические комитеты ИСО. Каждая организация - член ИСО, заинтересованная темой, для работы над которой был создан соответствующий Технический комитет, имеет право быть представленной в этом комитете. Международные правительственные и неправительственные организации, поддерживающие связь с ИСО, также принимают участие в работе. ИСО тесно сотрудничает с Международной электротехнической комиссией (МЭК) по всем вопросам стандартизации в области электротехники.
Процедуры, использованные для разработки этого стандарта, описаны в Директивах ИСО/МЭК, часть 1. Этот стандарт был подготовлен в соответствии с рекомендуемыми правилами Директив ИСО/МЭК, часть 2 (см. www.iso.org/directives).
Следует обратить внимание на возможность того, что некоторые из элементов этого стандарта могут быть объектом патентных прав. ИСО не несет ответственность за идентификацию любого или всех таких патентных прав.
Любое торговое наименование, используемое в данном стандарте, является информацией, которая дана для удобства пользователей и не носит рекламный характер. Для объяснения значений специфических терминов и выражений ИСО, связанных с оценкой соответствия, а также информации о соблюдении ИСО принципов ВТО в отношении технических барьеров в торговле (ТБТ), обращаться к следующей URL: Предисловие - дополнительная информация (см. www.iso.org/patents).
Настоящий стандарт подготовлен Техническим комитетом ИСО/ТК 173 "Вспомогательные средства для лиц с ограничениями жизнедеятельности", подкомитетом ПК 1 "Кресла-коляски".
ИСО 16840 состоит из следующих частей под общим наименованием "Сиденье кресла-коляски":
- часть 1. Словарь, условные обозначения опорных осей и размеров поверхностей, поддерживающих положение тела;
- часть 2. Определение физико-механических характеристик устройств, предназначенных для сохранения целостности тканей. Подушки сиденья;
- часть 3. Определение статической, ударной и усталостной прочности устройств, поддерживающих положение тела;
- часть 4. Системы сидений для автомобилей;
- часть 6. Имитация использования и определение изменений в свойствах. Подушки сиденья;
- часть 10. Устойчивость к воспламенению невстроенных в сиденье подушки и спинки подушки. Требования и методы испытаний;
- часть 11. Определение поторассеивающих характеристик подушек сиденья, способствующих сохранению целостности тканей тела человека;
- часть 12. Аппаратура и метод испытания прилегания подушки сиденья.

Введение

Настоящий стандарт определяет испытательное оборудование и метод измерения амортизационных свойств подушки сиденья кресла-коляски, под воздействием на нее нагрузки, соответствующей прилагаемой к ней массе тела сидящего человека. Главными элементами, которые характеризуют амортизационный эффект (свойства) подушки, являются погружение и прилегание. Погружение на подушке (глубина, на которую тело пользователя погружается от уровня поверхности подушки) и прилегание (близость подушки к телу пользователя) в совокупности определяют потенциальные возможности амортизационных свойств подушки. В этом испытании распределение сил через поверхность индентора происходит в зависимости от размера и массы индентора. Расположение подушки и изменения размеров и массы индентора соответствуют изменению габаритов и массы пользователя креслом-коляской.
Проблемы, связанные с использованием устройств, которые измеряют силы, действующие между телом и опорной поверхностью, привели к использованию инструментированного индентора, оснащенного измерительными приборами с меньшим количеством датчиков, которые являются высококачественными и демонстрируют стабильность, точность и надежность измерений.

1. Область применения

Настоящий стандарт устанавливает требования к аппаратуре, методы испытаний и требования к характеристике амортизационных свойств подушек кресел-колясок, используя технически оснащенные измерительными приборами инденторы, имитирующие внешнее давление на испытательную подушку путем измерения таких параметров как погружение и прилегание (охват). Настоящий стандарт может быть применен для того, чтобы расширить характеристики материалов, предназначенных для сохранения целостности ткани (ИСО 16840-2), и обеспечить стандартизированным индентором другие испытания сидений кресел-колясок. Стандарт не содержит специальную информацию, относящуюся к исполнению подушки для конкретного индивидуального пользователя.
Настоящий стандарт включает в себя метод, который предназначен для 220-мм и 255-мм инденторов. Размеры и нагрузки, предусмотренные для 380-мм индентора, позволяют расширить сферу распространения стандартизованных методов путем применения их в такой области медицины и хирургии, как бариатрика.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанное издание ссылочного стандарта. Для недатированных - последнее издание (включая все изменения к нему).
ISO 1302:2002 (Geometrical Product Specifications (GPS) - Indication of surface texture in technical product documentation) [Геометрические характеристики изделий (ГХИ). Обозначение текстуры поверхности в технической документации на продукцию]
ISO 16840-2:2007 Wheelchair seating - Part 2: Determination of physical and mechanical characteristics of devices intended to manage tissue integrity - Seat cushions [Сиденья кресел-колясок. Часть 2. Определение физических и механических характеристик устройств, предназначенных для защиты тканей от повреждений. Подушки сидений]
ISO/TS 16840-12:2015 (E) Wheelchair seating - Part 12: Apparatus and method for cushion envelopment testing [Сиденья кресел-колясок. Часть 12. Аппаратура и метод испытания подушек сидений на охватывание]
ISO/IEC (Guide 98-3 Uncertainty of measurement - Part 3: Guide to the expression of uncertainty in measurement (GUM:1995)) [Руководство 98-3 Неопределенность измерений. Часть 3. Руководство по выражению неопределенности при измерении (GUM:1995)]

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 регулируемая подушка (adjustable cushion): Подушка, в которую могут быть внесены обратимые преобразования.
Примечание 1 - См. 3.2.

3.2 регулирование подушки (cushion adjustment): Преобразование объема, размера, твердости, давления или других физических характеристик подушки для размещения прилагаемой нагрузки и индентора размером в соответствии с инструкциями производителя.
3.3 базовые точки (base points): Самые низкие две точки индентора, когда он готов к использованию.
Примечание 1 - См. рисунки 6 и 7.
Примечание 2 - Базовые точки корреспондируются с седалищными возвышениями человеческого таза.

3.4 возвышение (elevation): Расположение датчиков относительно базовых точек индентора, подготовленного к использованию.
Примечание 1 - См. рисунок 6.
Примечание 2 -
- Уровень возвышения 1: Датчики на базовых точках индентора (всего два датчика);
- уровень возвышения 2: Все датчики размером 5 мм превосходят базовые точки (всего восемь датчиков);
- уровень возвышения 3: Все датчики размером 20 мм превосходят базовые точки (всего шесть датчиков);
- уровень возвышения 4: Датчики размером 40 мм превосходят базовую точку (всего два датчика).
Примечание 3 - Базовые точки индентора (уровень возвышения 1) стремятся исполнить роль самых низких точек седалищных возвышений человеческого тела.

3.5 прилегание (охватывание) (envelopment): Способность подушки расположиться так, чтобы соответствовать или формироваться вокруг неровной формы тела человека.
3.6 погружение (immersion): Глубина, на которую тело человека погружается в подушку от уровня верхней поверхности подушки.
3.7 инструментированный индентор (instrumented indenter): Индентор анатомической формы, который загружается с заданной силой и оснащен встроенными измерительными приборами (датчиками), которые фиксируют величину давления.
3.8 мультиплексор (multiplexer): Электронная плата, которая преобразует сигнал от датчиков в значения давления.
3.9 распределение нагрузки (load distribution): Относительное сравнение величин силы или давления, выявленных с помощью датчиков.
