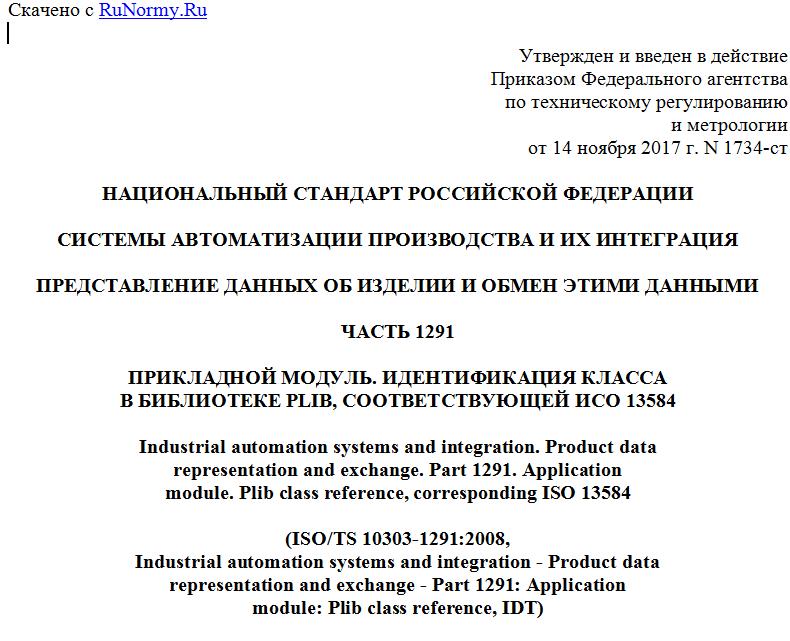

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 14 ноября 2017 г. N 1734-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1291
ПРИКЛАДНОЙ МОДУЛЬ. ИДЕНТИФИКАЦИЯ КЛАССА
В БИБЛИОТЕКЕ PLIB, СООТВЕТСТВУЮЩЕЙ ИСО 13584
Industrial automation systems and integration. Product data
representation and exchange. Part 1291. Application
module. Plib class reference, corresponding ISO 13584
(ISO/TS 10303-1291:2008,
Industrial automation systems and integration - Product data
representation and exchange - Part 1291: Application
module: Plib class reference, IDT)
ГОСТ Р ИСО/ТС 10303-1291-2017
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 июля 2019 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным бюджетным учреждением "Консультационно-внедренческая фирма в области международной стандартизации и сертификации "Фирма "ИНТЕРСТАНДАРТ" на основе собственного перевода на русский язык англоязычной версии международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 ноября 2017 г. N 1734-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1291:2008 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1291. Прикладной модуль. Идентификация класса в библиотеке PLIB, соответствующей ИСО 13584" (ISO/TS 10303-1291:2008 "Industrial automation systems and integration - Product data representation and exchange - Part 1291: Application module: Plib class reference", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного документа для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации долгосрочного использования и архивирования.
Настоящий стандарт специфицирует прикладной модуль для обозначения класса в библиотеке PLIB, соответствующей ИСО 13584 (Библиотека составных частей - Parts Library).
Во второе издание настоящей части ИСО 10303 включены нижеперечисленные изменения первого издания.
Были изменены следующие спецификации импорта модели ИММ на языке EXPRESS:
- plib_class_organization_item.
В третье издание настоящей части ИСО 10303 включены нижеперечисленные изменения второго издания.
Были добавлены следующие спецификации импорта модели ПЭМ на языке EXPRESS:
- USE FROM External_class_arm;
- USE FROM External_item_identification_assignment_arm;
- USE FROM Person_organization_assignment_arm.
В разделе 1 настоящего стандарта определены область применения данного прикладного модуля, а также его функциональность и относящиеся к нему данные.
В разделе 3 приведены термины, определенные в других стандартах комплекса ИСО 10303 и примененные в настоящем стандарте.
В разделе 4 установлены информационные требования к прикладной предметной области, используя принятую в ней терминологию.
В приложении C дано графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.
Имя типа данных на языке EXPRESS может использоваться для ссылки на сам тип данных, либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" либо "экземпляр(ы) объектного типа данных".
Двойные кавычки ("....") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.
1 Область применения
Настоящий стандарт определяет прикладной модуль "Идентификация класса в библиотеке PLIB, соответствующей ИСО 13584". В область применения настоящего стандарта входит:
- обозначение класса в библиотеке, соответствующей ИСО 13584 (Библиотека составных частей - Parts Library);
- пункты, входящие в область действия Прикладного модуля ИСО/ТС 10303-1275 "External class";
- пункты, входящие в область действия Прикладного модуля ИСО/ТС 10303-1128 "External item identification assignment";
- пункты, входящие в область действия Прикладного модуля ИСО/ТС 10303-1013 "Person organization assignment".
В область применения настоящего стандарта не входит обозначение классов во внешних библиотеках, не соответствующих ИСО 13584 (Библиотека составных частей - Parts Library).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты и документы (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему):
ISO/IEC 8824-1:2002, Information technology - Abstract Syntax Notation One (ASN.1): Specification of basic notation (Информационные технологии. Взаимосвязь открытых систем. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации)
ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы)
ISO 10303-11:2004, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS)
ISO 10303-21:2002, Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена)
ISO 10303-41, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support (Системы промышленной автоматизации и интеграция. Представление данных о продукции и обмен данными. Часть 41. Интегрированные обобщенные ресурсы. Основополагающие принципы описания и сопровождения изделия)
ISO 10303-54, Industrial automation systems and integration - Product data representation and exchange - Part 54: Integrated generic resource: Classification and set theory (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 54. Интегрированный обобщенный ресурс. Классификация и теория множеств)
ISO 10303-202:1996, Industrial automation systems and integration - Product data representation and exchange - Part 202: Application protocol: Associative draughting (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладные протоколы. Ассоциативные чертежи)
ISO/TS 10303-1001:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1001: Application module: Appearance assignment (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида)
ISO/TS 10303-1013, Industrial automation systems and integration - Product data representation and exchange - Part 1013: Application module: Person organization assignment (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1013. Прикладной модуль. Задание сотрудника и организации)
ISO/TS 10303-1017:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1017: Application module: Product identification (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017. Прикладной модуль. Обозначение изделия)
ISO/TS 10303-1128, Industrial automation systems and integration - Product data representation and exchange - Part 1128: Application module: External item identification assignment (Системы промышленной автоматизации и интеграция. Представление данных об изделии и обмен этими данными. Часть 1128. Прикладной модуль. Присвоение обозначения внешнего элемента)
ISO/TS 10303-1275, Industrial automation systems and integration - Product data representation and exchange - Part 1275: Application module: External class (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1275. Прикладной модуль. Внешний класс)
ISO 13584-1, Industrial automation systems and integration - Parts library - Part 1: Overview and fundamental principles (Системы промышленной автоматизации и интеграция. Библиотека составных частей изделия. Часть 1. Обзор и основополагающие принципы)
ISO 13584-26, Industrial automation systems and integration - Parts library - Part 26: Logical resource: Information supplier identification (Системы промышленной автоматизации и интеграция. Библиотека данных на детали. Часть 26. Логические ресурсы: обозначение поставщика информации)
ISO 13584-42, Industrial automation systems and integration - Parts library - Part 42: Description methodology: Methodology for structuring part families (Системы промышленной автоматизации и интеграция. Библиотека данных на детали. Часть 42. Методология описания: методология структурирования групп деталей)
