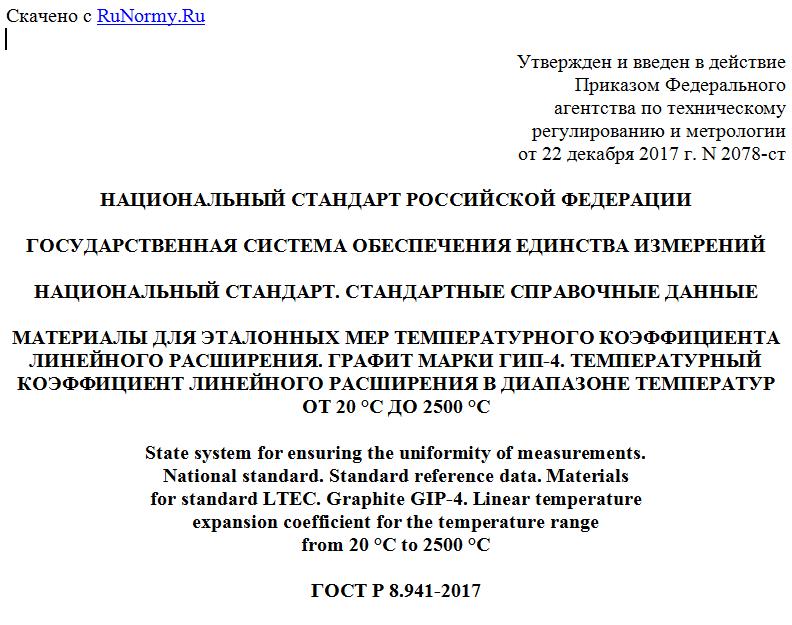

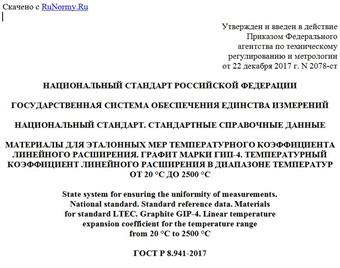

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 декабря 2017 г. N 2078-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
НАЦИОНАЛЬНЫЙ СТАНДАРТ. СТАНДАРТНЫЕ СПРАВОЧНЫЕ ДАННЫЕ
МАТЕРИАЛЫ ДЛЯ ЭТАЛОННЫХ МЕР ТЕМПЕРАТУРНОГО КОЭФФИЦИЕНТА
ЛИНЕЙНОГО РАСШИРЕНИЯ. ГРАФИТ МАРКИ ГИП-4. ТЕМПЕРАТУРНЫЙ
КОЭФФИЦИЕНТ ЛИНЕЙНОГО РАСШИРЕНИЯ В ДИАПАЗОНЕ ТЕМПЕРАТУР
ОТ 20 °C ДО 2500 °C
State system for ensuring the uniformity of measurements.
National standard. Standard reference data. Materials
for standard LTEC. Graphite GIP-4. Linear temperature
expansion coefficient for the temperature range
from 20 °C to 2500 °C
ГОСТ Р 8.941-2017
ОКС 17.020
Дата введения
1 марта 2018 года
Предисловие
1 РАЗРАБОТАН Главным научным метрологическим центром "Стандартные справочные данные о физических константах и свойствах веществ и материалов" (ГНМЦ "ССД"), ФГУП "ВНИИМ им. Д.И. Менделеева"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 180 "Стандартные справочные данные о физических константах и свойствах веществ и материалов"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 декабря 2017 г. N 2078-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на стандартные справочные данные (ССД) о температурных коэффициентах линейного расширения (ТКЛР) графита марки ГИП-4 в диапазоне температур от 20 °C до 2500 °C.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ Р 54500.3/Руководство ИСО/МЭК 98-3:2008 Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Общие положения
3.1 Основой для составления таблиц ССД явились данные, приведенные в таблицах А.1 - А.10 приложения А.
Данные, приведенные в этих таблицах, рассчитаны по уравнениям, отображающим зависимость ТКЛР от температуры.
3.1.1 Тепловое (линейное) расширение - это деформация, вызванная изменением температуры.
3.1.2 Относительное удлинение (деформацию) вычисляют по формуле
(1)
где Ti - конечная температура интервала;
To - некоторая фиксированная температура, равная 20 °C для рассматриваемых данных;
- удлинение в интервале температуры Ti - To;
- длина образца (геометрический размер в направлении оси образца) при температуре To;
- длина образца при температуре Ti.
3.1.3 Дифференциальный (или истинный) ТКЛР вычисляют по формуле
(2)
где LT - длина образца при температуре T;
P - давление.
3.1.4 Средний ТКЛР в интервале температуры Ti - To (интегральный) вычисляют по формуле
(3)
3.1.5 Средний ТКЛР в интервале температуры Ti ... Ti+1 вычисляют по формуле
(4)
где - удлинение в интервале температуры Ti ... Ti+1;
- длина образца при температуре Ti.
В таблице 1 приведены стандартные справочные значения относительного удлинения и ТКЛР для графита марки ГИП-4.
Таблица 1
Стандартные справочные значения относительного удлинения
и среднего ТКЛР для графита марки ГИП-4 в диапазоне
температур от 20 °C до 2500 °C
Температура ti, °C , К-1
100 277,2 3,47
200 739,3 4,11
300 1284,6 4,59
400 1871,6 4,93
500 2474,0 5,15
600 3087,3 5,32
