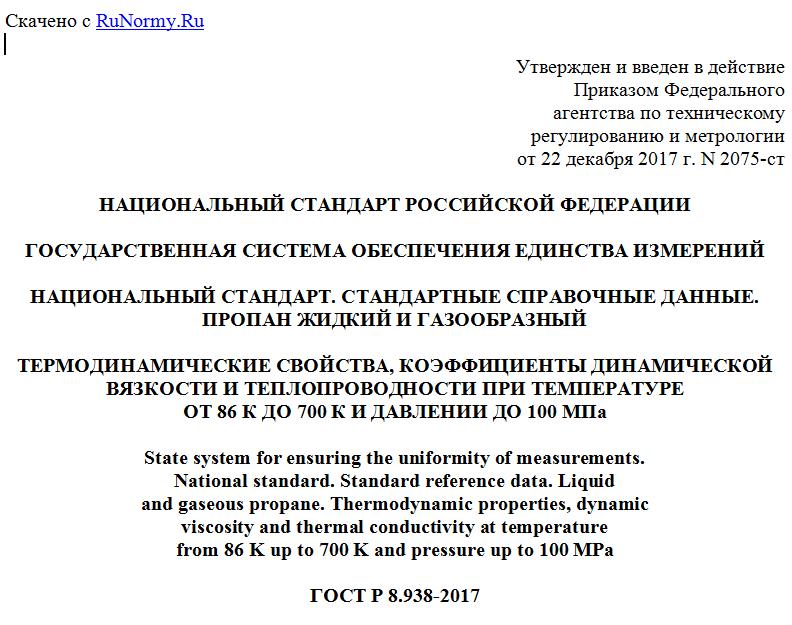

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 декабря 2017 г. N 2075-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
НАЦИОНАЛЬНЫЙ СТАНДАРТ. СТАНДАРТНЫЕ СПРАВОЧНЫЕ ДАННЫЕ.
ПРОПАН ЖИДКИЙ И ГАЗООБРАЗНЫЙ
ТЕРМОДИНАМИЧЕСКИЕ СВОЙСТВА, КОЭФФИЦИЕНТЫ ДИНАМИЧЕСКОЙ
ВЯЗКОСТИ И ТЕПЛОПРОВОДНОСТИ ПРИ ТЕМПЕРАТУРЕ
ОТ 86 К ДО 700 К И ДАВЛЕНИИ ДО 100 МПа
State system for ensuring the uniformity of measurements.
National standard. Standard reference data. Liquid
and gaseous propane. Thermodynamic properties, dynamic
viscosity and thermal conductivity at temperature
from 86 K up to 700 K and pressure up to 100 MPa
ГОСТ Р 8.938-2017
ОКС 07.030
Дата введения
1 марта 2018 года
Предисловие
1 РАЗРАБОТАН Главным научным метрологическим центром "Стандартные справочные данные о физических константах и свойствах веществ и материалов" (ГНМЦ "ССД")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 180 "Стандартные справочные данные о физических константах и свойствах веществ и материалов"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 декабря 2017 г. N 2075-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на жидкий и газообразный пропан и устанавливает методы расчетного определения значений стандартных справочных данных по плотности , энтальпии h, энтропии s, изобарной теплоемкости cp, изохорной теплоемкости cv, скорости звука w, коэффициента динамической вязкости и коэффициента теплопроводности для пропана как в однофазных областях (газ, жидкость и флюид), так и на линии фазового перехода газ - жидкость (линии насыщения), а также значений давления насыщения ps.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.566 Государственная система обеспечения единства измерений. Межгосударственная система данных о физических константах и свойствах веществ и материалов. Основные положения
ГОСТ Р 8.614 Государственная система обеспечения единства измерений (ГСИ). Государственная служба стандартных справочных данных. Основные положения
ГОСТ Р 54500.3/Руководство ИСО/МЭК 98-3:2008 Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Общие положения
Стандартные справочные значения (ГОСТ Р 8.614, ГОСТ 8.566) , h, s, cp, cv, w и ps рассчитаны по единому для жидкой и газовой фаз фундаментальному уравнению состояния (ФУС) - зависимости свободной энергии (функции Гельмгольца) F от плотности и температуры T
(1)
где f, f0 и fr - безразмерные полная свободная энергия, идеально-газовая и неидеальная составляющие свободной энергии соответственно;
- относительная плотность, ;
- относительная температура, .
Значения плотности и температуры (Tкр) пропана в критической точке приведены в таблице А.1 приложения А.
Уравнение для идеально-газовой составляющей свободной энергии имеет следующий вид:
(2)
Коэффициенты {ai} и параметры уравнения (2) приведены в таблице А.3 приложения А.
Уравнение для неидеальной составляющей свободной энергии имеет следующий вид:
(3)
где
(4)
В формулах (3) и (4) bj - коэффициенты уравнения состояния, значения которых вместе с показателями степеней rj, tj, lj и параметрами gj, , , , приведены в таблице А.2 приложения А.
Плотность в однофазных областях при заданных значениях давления (p) и температуры (T) определяют из решения следующего уравнения
(5)
где ;
.
Значения давления (pкр) и фактора сжимаемости (zкр) в критической точке, а также газовой постоянной (R) пропана приведены в таблице А.1 приложения А.
Плотности газовой и жидкой фаз на линии насыщения при заданной температуре T определяются из условий фазового равновесия в результате решения следующей системы уравнений:
(6)
где - безразмерная неидеальная составляющая изобарно-изотермического потенциала (потенциала Гиббса):
