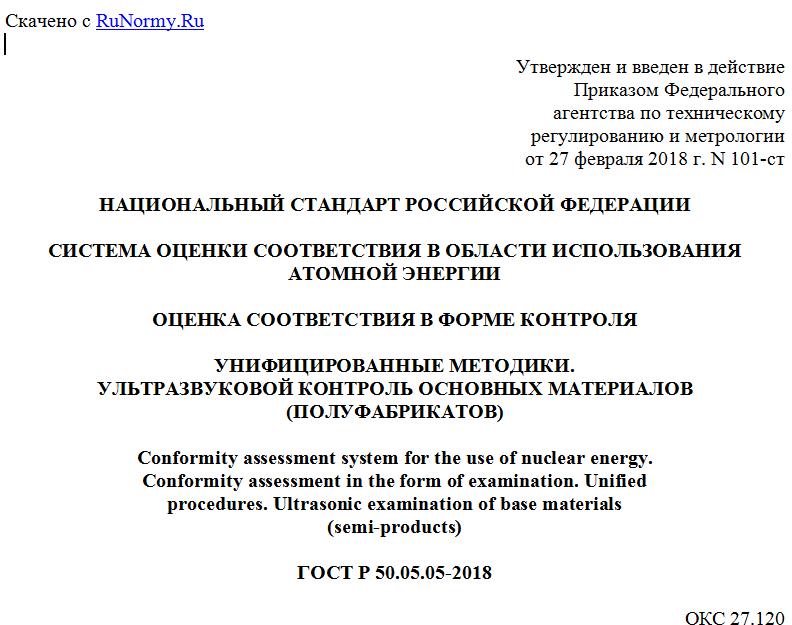

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 февраля 2018 г. N 101-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМА ОЦЕНКИ СООТВЕТСТВИЯ В ОБЛАСТИ ИСПОЛЬЗОВАНИЯ
АТОМНОЙ ЭНЕРГИИ
ОЦЕНКА СООТВЕТСТВИЯ В ФОРМЕ КОНТРОЛЯ
УНИФИЦИРОВАННЫЕ МЕТОДИКИ.
УЛЬТРАЗВУКОВОЙ КОНТРОЛЬ ОСНОВНЫХ МАТЕРИАЛОВ (ПОЛУФАБРИКАТОВ)
Conformity assessment system for the use of nuclear energy.
Conformity assessment in the form of examination. Unified
procedures. Ultrasonic examination of base materials
(semi-products)
ГОСТ Р 50.05.05-2018
ОКС 27.120
Дата введения
1 марта 2018 года
Предисловие
1 РАЗРАБОТАН Государственной корпорацией по атомной энергии "Росатом"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 322 "Атомная техника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 февраля 2018 г. N 101-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт взаимосвязан со стандартами, входящими в систему стандартов "Система оценки соответствия в области использования атомной энергии".
1 Область применения
1.1 Настоящий стандарт распространяется на ультразвуковой контроль (далее - УЗК) основных материалов (полуфабрикатов), включая поковки, сортовой прокат, отливки, листы, трубы и штампованные заготовки, используемые для изготовления оборудования и трубопроводов атомных энергетических установок (далее - АЭУ) и других элементов атомных станций, выполненных в соответствии с требованиями федеральных норм и правил в области использования атомной энергии, устанавливающих:
- требования к устройству безопасной эксплуатации оборудования и трубопроводов АЭУ;
- требования к устройству и эксплуатации локализующих систем безопасности атомных станций;
- требования к сварке и наплавке оборудования и трубопроводов АЭУ;
- правила контроля металла оборудования и трубопроводов АЭУ при изготовлении и монтаже;
- правила контроля основного металла, сварных соединений и наплавленных покрытий при эксплуатации оборудования, трубопроводов и других элементов атомных станций.
1.2 Настоящий стандарт распространяется на УЗК состояния металла оборудования, трубопроводов и других элементов АЭУ и устанавливает требования к порядку проведения контроля, средствам контроля, персоналу, обработке и оформлению результатов контроля, а также требования безопасности.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 23829 Контроль неразрушающий акустический. Термины и определения
ГОСТ Р 50.04.07 Система оценки соответствия в области использования атомной энергии. Оценка соответствия в форме испытаний. Аттестационные испытания систем неразрушающего контроля
ГОСТ Р 50.05.02-2018 Система оценки соответствия в области использования атомной энергии. Оценка соответствия в форме контроля. Унифицированные методики. Ультразвуковой контроль сварных соединений и наплавленных покрытий
ГОСТ Р 50.05.11 Система оценки соответствия в области использования атомной энергии. Персонал, выполняющий неразрушающий и разрушающий контроль металла. Требования и порядок подтверждения компетентности
ГОСТ Р 50.05.15 Система оценки соответствия в области использования атомной энергии. Оценка соответствия в форме контроля. Неразрушающий контроль. Термины и определения
ГОСТ Р 50.05.16 Система оценки соответствия в области использования атомной энергии. Оценка соответствия в форме контроля. Неразрушающий контроль. Метрологическое обеспечение
ГОСТ Р ИСО 5577 Контроль неразрушающий. Ультразвуковой контроль. Словарь
ГОСТ Р 55724-2013 Контроль неразрушающий. Соединения сварные. Методы ультразвуковые
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 50.05.15, ГОСТ Р ИСО 5577, ГОСТ Р 55724, ГОСТ 23829, а также следующие термины с соответствующими определениями:
3.1 браковочный уровень чувствительности: Уровень чувствительности, при превышении которого выявленная несплошность относится к дефекту (бракуется по амплитудному признаку).
3.2 дальняя зона: Зона ультразвукового пучка, начинающаяся за последним максимумом звукового давления на акустической оси пучка.
3.3 зеркально-теневой метод: Метод ультразвукового контроля, который основан на анализе акустических импульсов, прошедших через объект контроля, и регистрации несплошностей по изменению амплитуды сигнала, отраженного от донной поверхности (донного сигнала).
3.4 калибровочный образец: Аттестованный объект для калибровки оборудования неразрушающего контроля.
3.5 контрольный образец: Образец неразрушающего контроля в виде изделия (фрагмента изделия), свойства которого могут отличаться от свойств объекта контроля.
3.6 контрольный уровень чувствительности (уровень фиксации): Уровень чувствительности, при котором производят регистрацию несплошностей и оценку их допустимости по условным размерам и количеству.
3.7 излучатель: Преобразователь, работающий в режиме излучения ультразвуковых волн.
3.8 лучевая разрешающая способность: Минимальное расстояние между двумя несплошностями, расположенными на акустической оси преобразователя, благодаря которому обеспечивается их различение.
3.9 мертвая зона: Область, прилегающая к контактной и/или донной поверхности, в пределах которой не регистрируются эхо-сигналы от несплошностей, определяемая минимальным расстоянием от поверхности ввода до бокового отверстия, если эхо-сигнал от него разделяется с зондирующим импульсом на уровне не менее 6 дБ.
3.10 поисковый уровень чувствительности: Уровень чувствительности, устанавливаемый при поиске несплошностей.
3.11 приемник: Преобразователь, работающий в режиме приема ультразвуковых волн.
3.12 притирка пьезоэлектрического преобразователя: Придание поверхности излучения пьезоэлектрического преобразователя формы поверхности ввода
