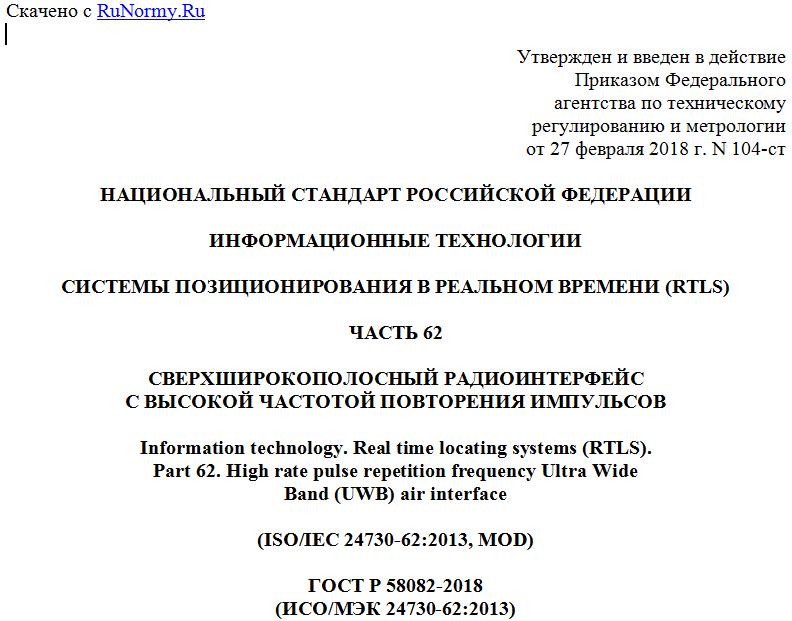

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 февраля 2018 г. N 104-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ
СИСТЕМЫ ПОЗИЦИОНИРОВАНИЯ В РЕАЛЬНОМ ВРЕМЕНИ (RTLS)
ЧАСТЬ 62
СВЕРХШИРОКОПОЛОСНЫЙ РАДИОИНТЕРФЕЙС
С ВЫСОКОЙ ЧАСТОТОЙ ПОВТОРЕНИЯ ИМПУЛЬСОВ
Information technology. Real time locating systems (RTLS).
Part 62. High rate pulse repetition frequency Ultra Wide
Band (UWB) air interface
(ISO/IEC 24730-62:2013, MOD)
ГОСТ Р 58082-2018
(ИСО/МЭК 24730-62:2013)
Группа П85
ОКС 35.040
Дата введения
1 января 2019 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "РТЛС исследования и разработки" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 355 "Технологии автоматической идентификации и сбора данных"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 февраля 2018 г. N 104-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО/МЭК 24730-62:2013 "Информационные технологии. Системы позиционирования в реальном времени (RTLS). Часть 62. Сверхширокополосный радиоинтерфейс с высокой частотой повторения импульсов" (ISO/IEC 24730-62:2013 "Information technology - Real-time locating systems (RTLS) - Part 62: High rate pulse repetition frequency Ultra Wide Band (UWB) air interface", MOD) путем изменения ссылок, которые выделены в тексте курсивом и подчеркиванием сплошной горизонтальной линией. Подробная информация об изменении ссылок и объяснения причин изменений приведены в приложении ДБ. Дополнительные пояснения причин изменения ссылок выделены путем заключения их в рамки из тонких линий.
В приложении ДА приведены терминологические статьи из международного документа [15].
Сведения о соответствии ссылочных национальных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в дополнительном приложении ДВ
5 ВВЕДЕН ВПЕРВЫЕ
6 Некоторые элементы настоящего стандарта могут быть объектами патентных прав. Организации ИСО и МЭК не несут ответственности за установление подлинности каких-либо или всех таких патентных прав
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Эта серия стандартов определяет единый протокол радиоинтерфейса для систем позиционирования, используемых в управлении активами, и имеет целью обеспечить совместимость и способствовать интероперабельности продуктов на растущем рынке RTLS.
Настоящий документ устанавливает сверхширокополосный радиоинтерфейс с высокой частотой повторения импульсов как технический стандарт для систем позиционирования в реальном времени, которые работают в международно доступных сверхширокополосных частотных диапазонах и которые предназначены для обеспечения точного позиционирования (например, в пределах нескольких десятков сантиметров) с частыми обновлениями (например, один раз в секунду).
Системы позиционирования в реальном времени являются беспроводными системами, способными определять местонахождение предмета в любом месте определенного пространства (локальные, региональные, глобальные) в текущий момент времени или близко к реальному времени. Положение определяется путем измерений физических свойств радиоканала связи.
Концептуально существуют четыре классификации RTLS:
- позиционирование актива через спутник - требует прямой видимости, точность - до 10 метров;
- позиционирование актива в контролируемой зоне, например на складе, территории предприятия, в аэропорте - интересующая территория оборудуется приборами, точность - до 3 метров;
- позиционирование активов в более ограниченной зоне - интересующая территория оборудуется приборами, точность - до десятков сантиметров;
- позиционирование актива на земной поверхности - с помощью наземных приемников, охватывающих большое пространство (например, вышек сотовой связи), точность - 200 метров.
Следует упомянуть еще два метода позиционирования объекта, которые, скорее, в действительности относятся к технологии радиочастотной идентификации (RFID), а не RTLS:
- позиционирование активов, основанное на том, что актив в определенное время прошел точку A и не прошел точку B;
- позиционирование актива благодаря подаче сигнала самонаведения, посредством которого человек с ручным устройством может найти актив.
Метод обнаружения заключается в идентификации и определении местонахождения, как правило, через мультилатерацию.
Типы:
- системы определения расстояния по времени распространения сигнала;
- амплитудная триангуляция;
- разница времени прибытия (TDOA);
- сотовая триангуляция;
- спутниковая мультилатерация;
- угол прибытия.
Настоящий стандарт определяет протокол радиоинтерфейса, необходимый для создания систем RTLS, использующих сверхширокополосный радиосигнал с высокой частотой повторения импульсов, который является механизмом сигнализации физического уровня сверхширокополосного радиоинтерфейса (на основе &[13]&) и использует высокую частоту повторения импульсов (ВЧПИ) 16 или 64 МГц и комбинацию пакетно-позиционной модуляции (BPM) с двоичной фазовой манипуляцией (BPSK).
Дополнительные пояснения текста стандарта приведены в сносках и выделены курсивом.
1 Область применения
Настоящий стандарт определяет радиоинтерфейс для систем позиционирования в реальном времени (RTLS), используя механизм сигнализации физического уровня сверхширокополосного радиоинтерфейса (основанный на &[13]&). Эта схема модуляции, используя высокую частоту повторения импульсов 16 или 64 МГц и комбинацию пакетной-позиционной модуляции (burst position modulation, BPM) с двоичной фазовой манипуляцией (binary phase-shift keying, BPSK), обеспечивает очень высокий уровень эффективности с полностью когерентным приемником.
В дополнение к определению протокола радиоинтерфейса на основе модуляции физического уровня настоящий стандарт определяет протокол радиоинтерфейса, исходя из передаваемых по радиоканалу сообщений. Этот протокол радиоинтерфейса поддерживает простую однонаправленную передачу базовой блинк-посылки, которая может быть использована для RTLS на основе однонаправленного позиционирования методом измерения разницы времени прибытия (TDOA), где мобильные метки периодически передают блинк-посылки, которые получает инфраструктура, состоящая из ряда фиксированных узлов считывания.
Этот протокол также опционально поддерживает двухстороннюю связь и двухстороннее измерение расстояния между устройствами считывания и метками RTLS. Поддержка двухстороннего измерения расстояния требует дополнительного включения сверхширокополосного приемника в метку и сверхширокополосных передатчиков в инфраструктуру считывания.
Обязательный по умолчанию рабочий режим обеспечивает взаимодействие между метками и инфраструктурой различных изготовителей, а наличие нескольких дополнительных возможностей (опций) предлагает разработчику инфраструктуры гибкость, чтобы адаптировать поведение системы в целом к конкретным потребностям применения.
