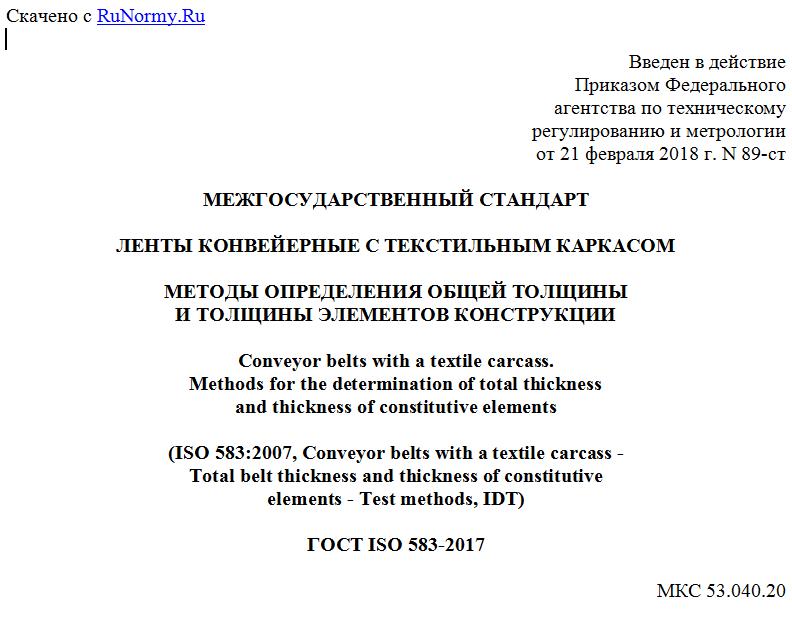

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 февраля 2018 г. N 89-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЛЕНТЫ КОНВЕЙЕРНЫЕ С ТЕКСТИЛЬНЫМ КАРКАСОМ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ОБЩЕЙ ТОЛЩИНЫ
И ТОЛЩИНЫ ЭЛЕМЕНТОВ КОНСТРУКЦИИ
Conveyor belts with a textile carcass.
Methods for the determination of total thickness
and thickness of constitutive elements
(ISO 583:2007, Conveyor belts with a textile carcass -
Total belt thickness and thickness of constitutive
elements - Test methods, IDT)
ГОСТ ISO 583-2017
МКС 53.040.20
Дата введения
1 января 2020 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации материалов и технологий" (ФГУП "ВНИИ СМТ"), Техническим комитетом по стандартизации ТК 160 "Продукция нефтехимического комплекса" на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 ноября 2017 г. N 52)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 21 февраля 2018 г. N 89-ст межгосударственный стандарт ГОСТ ISO 583-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2020 г.
5 Настоящий стандарт идентичен международному стандарту ISO 583:2007 "Конвейерные ленты с текстильным каркасом. Общая толщина ленты и толщина элементов конструкции. Методы испытаний" ("Conveyor belts with a textile carcass - Total belt thickness and thickness of constitutive elements - Test methods", IDT).
Международный стандарт разработан подкомитетом SC 3 "Конвейерные ленты" Технического комитета по стандартизации ISO/TC 41 "Шкивы и ремни (в том числе клиновые)" Международной организации по стандартизации ISO.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает методы определения общей толщины ленты и толщины элементов конструкции конвейерных лент с текстильным каркасом. Конструкция ленты включает в себя обкладки, каркас и промежуточные слои, т.е. материал между соседними слоями.
Настоящий стандарт не распространяется на легкие конвейерные ленты по стандарту [1].
2 Определение общей толщины ленты
2.1 Аппаратура
Используют плоскую, жесткую опорную плиту, на которую размещают образец для испытаний, и микрометр с плоской круглой пяткой диаметром 10 мм, с помощью которой прикладывают заданное давление к образцу.
Микрометр должен обеспечивать измерение с точностью не менее 0,1 мм.
Для материалов твердостью, равной или более 35 IRHD, прилагаемое давление должно быть (22 +/- 5) кПа; в других случаях давление должно быть (10 +/- 2) кПа.
Примечание - Масса, необходимая для получения указанных значений давления с использованием пятки диаметром 10 мм, составляет 176 г и 80 г соответственно.
2.2 Образец для испытаний
Используют образец типа 1 или типа 2.
Образец типа 1: вырубают прямоугольную часть полной ширины ленты L длиной 50 мм, как показано на рисунке 1.
Рисунок 1 - Образец для испытаний типа 1 (прямоугольный)
Образец типа 2: вырубают клиновидную часть полной ширины ленты L, как показано на рисунке 2.
Рисунок 2 - Образец для испытаний типа 2 (клиновидный)
2.3 Точки измерения
Точки измерения должны быть расположены на одинаковом расстоянии вдоль длинной оси образца для испытаний (т.е. по ширине ленты), как показано на рисунке 3.
Рисунок 3 - Точки измерения
