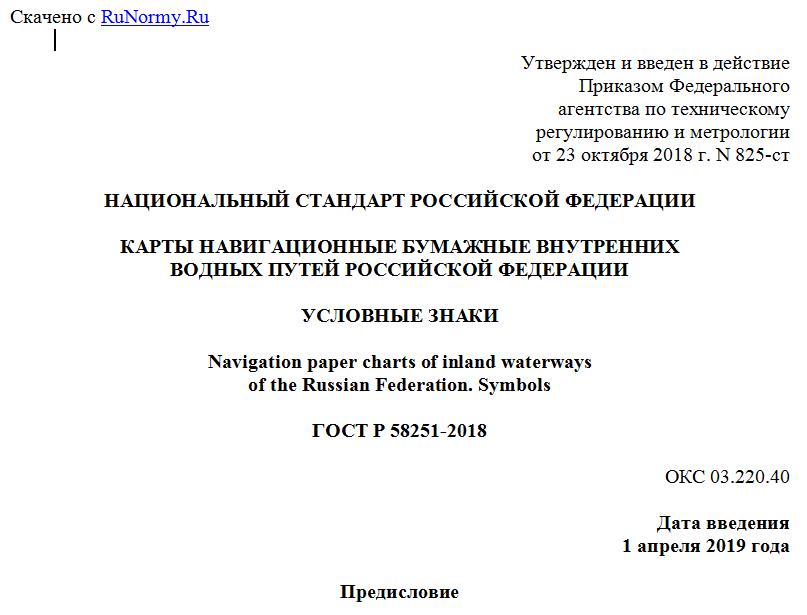

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 октября 2018 г. N 825-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАРТЫ НАВИГАЦИОННЫЕ БУМАЖНЫЕ ВНУТРЕННИХ
ВОДНЫХ ПУТЕЙ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСЛОВНЫЕ ЗНАКИ
Navigation paper charts of inland waterways
of the Russian Federation. Symbols
ГОСТ Р 58251-2018
ОКС 03.220.40
Дата введения
1 апреля 2019 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Росречинфоком"
2 ВНЕСЕН Техническим комитетом ТК 032 "Водный транспорт"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 23 октября 2018 г. N 825-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт представляет собой исправленное и дополненное переиздание раздела "Условные обозначения карт внутренних водных путей" пособия "Условные знаки и сокращения для составления и оформления морских карт и карт внутренних водных путей" издания Главного управления навигации и океанографии МО, 1985 [1] в связи с исключением этого раздела из нового издания указанного пособия [2].
1 Область применения
Настоящий стандарт распространяется на бумажные навигационные карты внутренних водных путей, используемые на судах речного транспорта Российской Федерации.
Положения настоящего стандарта подлежат применению в расположенных на территории Российской Федерации учреждениях и предприятиях независимо от форм собственности, издающих бумажные навигационные карты внутренних водных путей.
Настоящий стандарт не распространяется на участки карт с морскими условиями плавания.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 26600 Знаки навигационные внутренних судоходных путей. Общие технические условия;
ГОСТ 23903 Пути водные внутренние и их навигационное оборудование. Термины и определения;
ГОСТ 26775 Габариты подмостовые судоходных пролетов мостов на внутренних водных путях. Нормы и технические требования.
ГОСТ 3489.23 Шрифты типографские. Гарнитура Школьная (для алфавитов на русской и латинской графических основах). Назначение. Рисунок. Линия шрифта. Емкость
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте использованы термины по ГОСТ 26600, ГОСТ 23903, ГОСТ 26775.
4 Общие положения
4.1 Положению объектов на карте соответствуют следующие точки условных знаков:
- у знаков правильной формы (круг, квадрат, прямоугольник, звезда и т.п.), а также у знаков якорного места и якорного места с указанием номера - геометрический центр знака;
- у знаков несимметричного рисунка или с одной осью симметрии (буй, заводская труба и т.п.) - середина основания знака;
- у знаков с углом в основании (карчи и т.п.) - вершина угла.
Положение отметки глубины на карте должно соответствовать центру площади целого числа.
4.2 Высота и глубина каждого объекта даются в метрах.
4.3 Пояснительные надписи к условным знакам даются полностью или сокращенно в зависимости от плотности их размещения.
4.4 Строящиеся, недействующие и разрушенные объекты, если для них не предусмотрены специальные обозначения, изображаются знаками действующих объектов с соответствующим пояснением.
4.5 Условные знаки берегов могут изображаться в сочетании друг с другом (например, песчано-каменистый, песчаный и кустарниковый и т.п.).
4.6 Береговые навигационные знаки, изображаемые с показом формы, наносятся перпендикулярно береговой линии. Исключения составляют:
- знаки осевых створов: наносятся перпендикулярно линии створа;
- створно-перевальные знаки: наносятся на продолжении биссектрисы угла, образованного створами;
- знаки кромочных и щелевых створов: наносятся по створу.
Другие навигационные знаки, в том числе плавучие, наносятся параллельно горизонтальным сторонам рамки карты.
4.7 Промежутки между близко расположенными знаками должны быть не менее 0,3 мм.
4.8 Объекты, для которых не предусмотрены специальные обозначения, могут изображаться следующим образом:
- выражающиеся в масштабе карты - контуром с пояснительной надписью;
- не выражающиеся в масштабе карты - пунсоном диаметром 1,4 мм с пояснительной надписью.
4.9 Если на карте применяется условный знак или сокращение, отсутствующие в настоящем стандарте, то обозначение с пояснением помещается в разделе "Условные обозначения" с карты или на соответствующем листе карты.
5 Условные знаки
Условные знаки показаны в таблицах 1 - 13. Размеры внемасштабных знаков даны в миллиметрах. Один размер дается, если высота знака равна его ширине. В иных случаях даются размеры высоты и ширины знака, а также размеры его элементов. Линии, для которых не указана толщина, имеют толщину 0,15 мм. Для знаков одинакового начертания размеры даются только для первого из них. Пунсоны, обозначающие местоположение объекта, имеют внешний диаметр 0,6 мм. Если размер условного знака или его элемента не определяется вышеперечисленными правилами, то его устанавливают в зависимости от плотности размещения условных знаков.
Таблица 1
Естественные объекты
